Остаточні етапи складання схеми підключення електродвигуна

Тепер залишається справа за малим. Варто знову повернутися до робочого електромагнітному пускателю. Збоку, в його нижній частині, є блокувальні контакти. За допомогою перемички з’єднуємо їх між собою. Це робиться для того, щоб після того, як кнопка «ПУСК» і відпущена ланцюг разомкнулась, живлення на котушку продовжувало подаватися. В противному разі двигун буде працювати тільки при натиснутій кнопці.

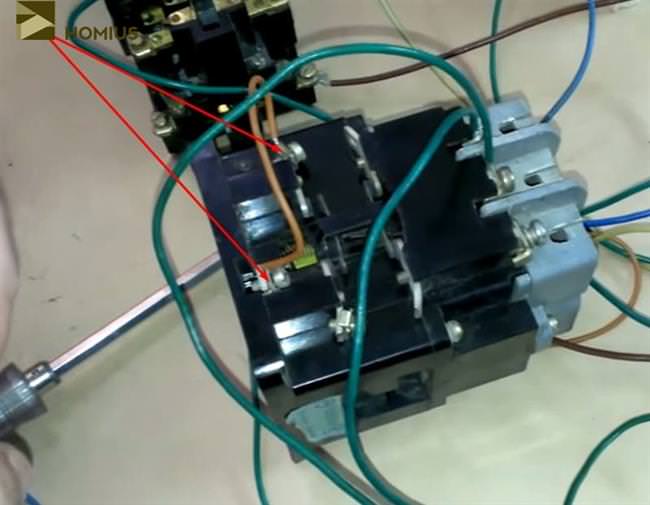

Перемичка блокувального контакту дозволяє ланцюга залишатися замкнутої після того, як відпущена кнопка «ПУСК»

Тепер залишається лише з’єднати окремої перемичкою залишився вільним основний контакт додаткового пускача і блокувальний контакт робітника. Виглядає це так.

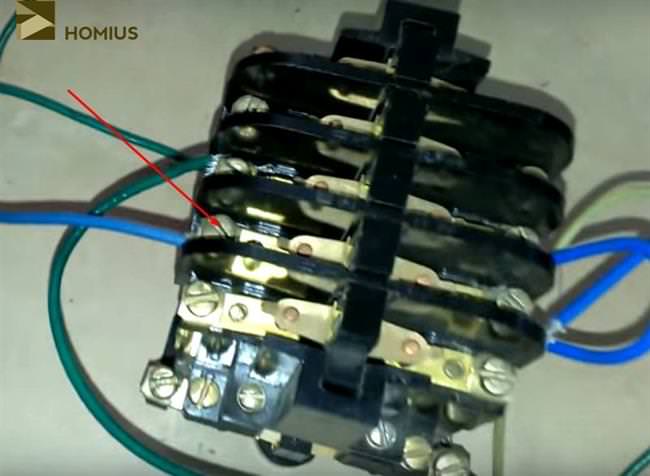

Один кінець перемички підключається до основного контакту другорядного пускача

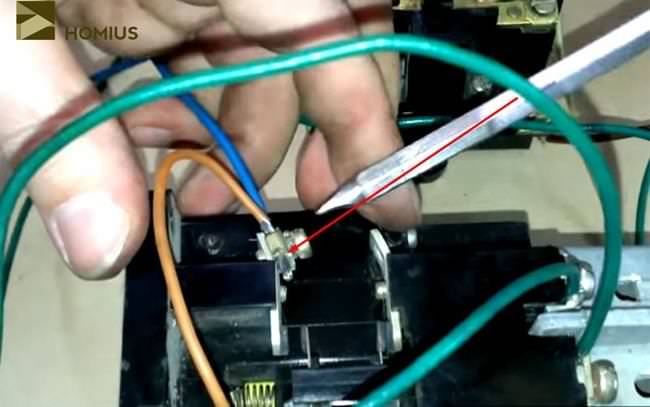

Другий – до блокировочному контакту робочого електромагнітного пускача

Залишається ретельно протягнути всі клеми, для зручності і акуратності скомпонувати і об’єднати в джгути проводів, після чого можна подати живлення і перевірити працездатність зібраної схеми.
