Підключення трифазного двигуна на 220 В: покрокова інструкція

Підключаємо пусковий конденсатор: другий дріт

Тут все досить просто. Залишився вільним провід від конденсатора (50 мкФ) потрібно підключити до будь-якого з нижніх контактів другого пускача, який опиниться під напругою в момент включення. З фото нижче легко зрозуміти, як це зробити.

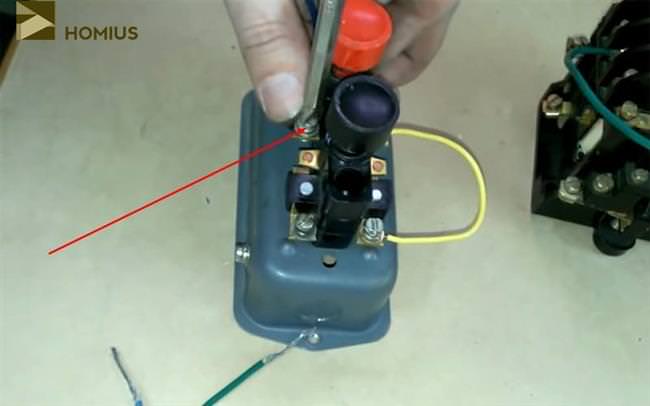

Підключення вільного проводу пускового конденсатора

Просуваємося до кнопочному посту

На кнопковому посту, в моєму випадку, дві кнопки – «СТОП» (її контакти постійно замкнені) і «ПУСК» (контакт постійно розімкнений, і замикається тільки в момент натискання). Перше, що необхідно зробити – це з’єднати перемичкою фазну клему робочого пускача і контакт кнопки «СТОП», подавши на неї живлення.

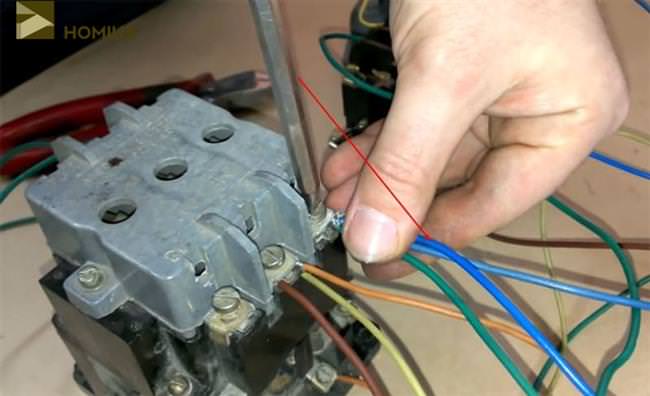

Приєднуємо один кінець перемички до фазної клеми («L1») і протягуємо контакт

Другий кінець йде на клему кнопки «СТОП»

Також слід зазначити, що якщо кнопковий пост вже був раніше де-небудь встановлений, то перемичка між контактами «ПУСК» і «СТОП» може бути відсутнім. У цьому випадку її потрібно встановити. Зробити це дуже просто – з фото нижче видно, як виконати подібну роботу.

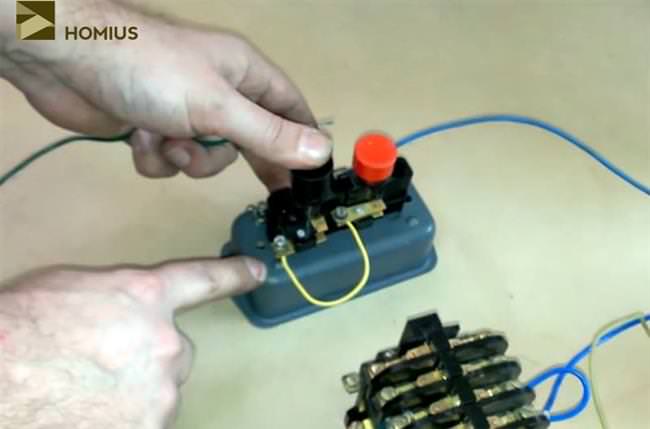

Перемичка між пусковий і стоповий кнопкою необхідна

Продовжуємо підключення кнопкового поста

Далі необхідно зібрати схему таким чином, щоб пускова кнопка взаємодіяла з котушками обох пускачів. Для цього монтується перемичка між нею і одним з постійно розімкнутих контактів котушки робочого магнітного пускача. В нашому випадку, я вибрав зелений провід. Один його кінець фіксуємо на контакті кнопки «ПУСК», до якого підходить перемичка від стоповий.

Дивіться також:  Американський тієї фокстерєр: фото собаки, ціна, опис породи, характер, відео

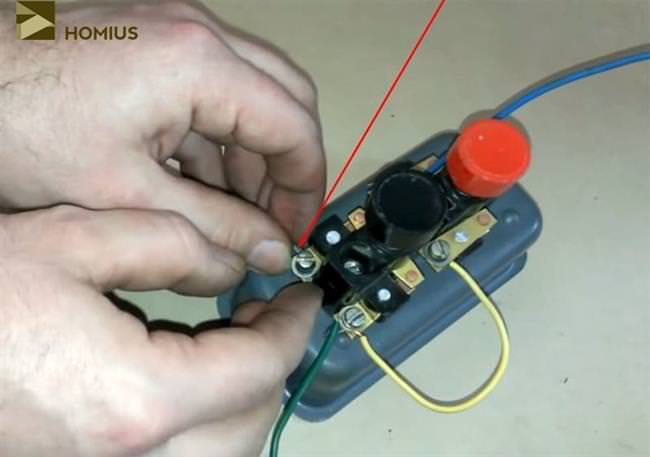

З’єднання на пусковій кнопці — робота з постом практично завершена

Другий кінець з’єднуємо з котушкою робочого пускача і теж відразу затягуємо – тут більше сполук не буде.

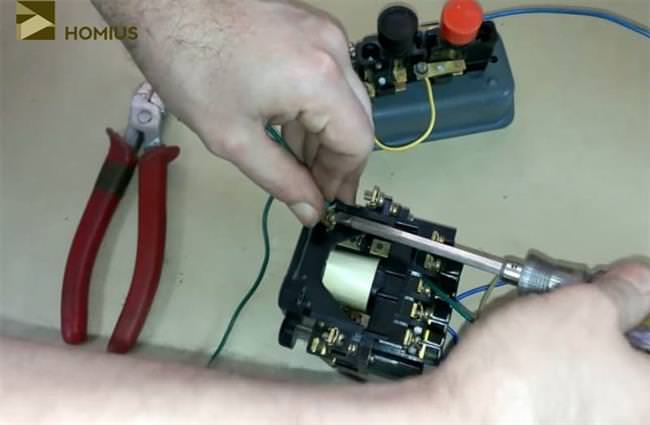

Комутація з постійно розімкненим контактом котушки робочого пускача

Залишилося завершити підключення кнопкового поста. Монтуємо перемичку з вільного контакту пускової кнопки на харчування котушки додаткового пускача. Таким чином, вийде, що при натисканні на кнопку «ПУСК» харчування буде подаватися на конденсатор 50 мкФ, але тільки в той час, поки вона утримується. Якщо кнопку відпустити (двигун запущений), ланцюг розривається, подача живлення на котушку припиняється, і контакти додаткового пускача розмикаються.

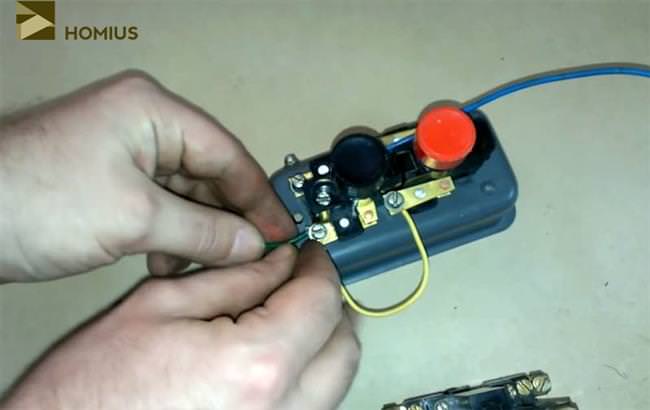

Приєднуємо один кінець перемички до вільного контакту кнопки «ПУСК»

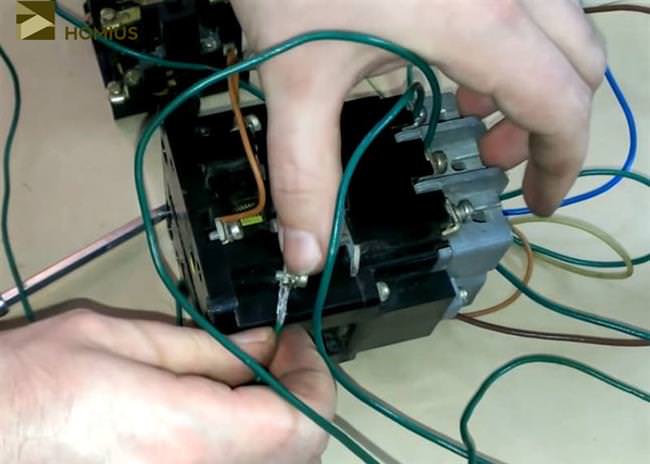

Другий кінець цього дроту комутується з клемою котушки додаткового пускача
