Етапи підключення пускача для другого конденсатора
Для початку були довільно обрані 2 контакту, які були з’єднані між собою перемичкою. Тут клеми можна протягувати відразу – більше ніяких додаткових проводів до них комутувати не буде.

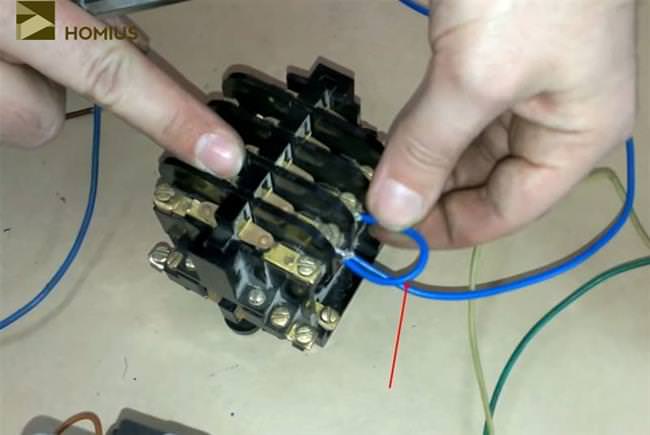

Встановлюємо перемичку між контактами другого пускача
Тут справа ось в чому. Звичайно, монтаж магнітного пускача – це додаткові проблеми, однак, у моєму випадку, була поставлена мета взагалі нічого не купувати в магазині. Як вже говорилося, кнопкові пости, які опинилися в наявності, були старого зразка – на пусковій кнопці був присутній лише один постійно розімкнутий контакт. Якщо ж їх два, то необхідність в монтажі другого пускача відразу відпадає, що значно полегшує роботу. В описаному мною варіанті роботи більше, зате вона враховує всі можливі нюанси, які можуть виникнути в процесі комутації.
Від перемкнутых контактів другого пускача відводимо провід – він потрібен для подачі живлення і приєднується до клеми подачі фази на перше пристрій, а саме на «L1».

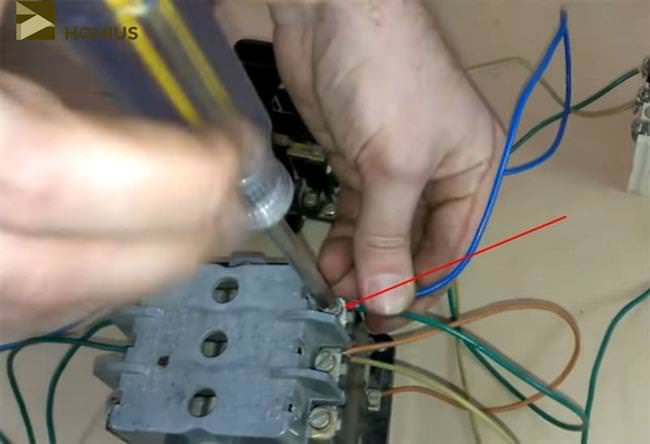

Підключення проводу для подачі живлення на другий пускач
Котушка магнітного пускача
Зрозуміло, що другий магнітний пускач не зможе обійтися без стабільної подачі напруги на котушку. Для забезпечення стабільності, з’єднуємо контакт «L2» першого пристрою з її клемою за допомогою окремого проводу. У моєму випадку, для наочності, обрана темно-коричнева жила.

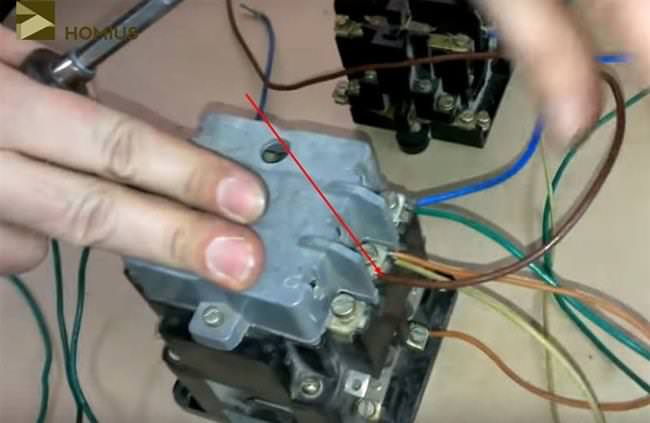

Підключення коричневого проводу на контакт «L2» робочого пускача

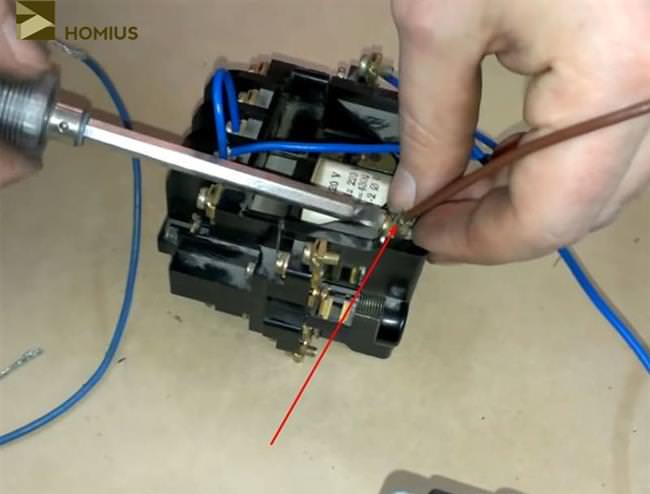

Комутація іншого кінця жили з однієї з клем котушки другого пускача
У декого може виникнути питання, чому вся комутація здійснюється на клемах магнітного пускача? Адже, якщо більшу її частину перенести на ввідний автомат, обслуговування і ремонт згодом буде проводити значно простіше. Спочатку і я так подумав, однак зіткнувся з проблемою малого розміру контактора – кілька проводів у нього просто не вміщалися. Що ж стосується клеми пускача, то вона значно більше, що спрощує сам процес комутації. Після її закінчення, для зручності, можна об’єднати кілька жив, придатних до однієї клеми, за допомогою невеликого хомутика або просто змотати їх ізоляційною стрічкою.
