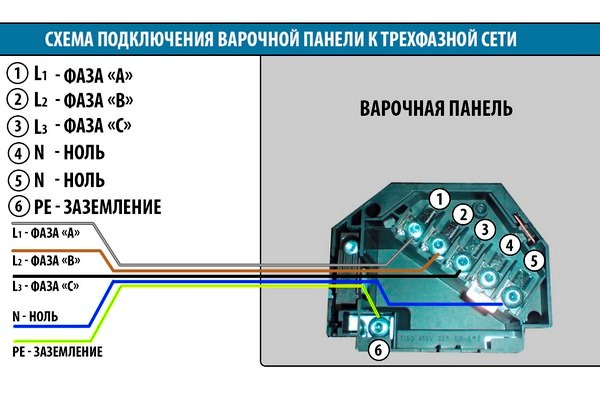

Підключення пристрою до трифазної мережі 380 В

Для установки приладу використовується кабель з п’ятьма жилами, в якому є такі параметри: 3 фази, захисне заземлення і «нуль».

Встановлювати індукційну плиту слід у такій послідовності:

• До клеми під номером «1» з’єднуємо 1-й фазний провід (чорний, білий або коричневий), під другим номером – наступний, до «3» клемі – залишився.
• Перемичкою приєднуються клеми під номерами «4» і «5», а до них – нульовий провід (як правило, синього кольору).
• До клеми «земля» маркування pe підключаємо провід жовто-зеленого кольору.

Зверніть увагу! Порядок приєднання фази до контактів приладу не так суттєво, тобто немає різниці, якого кольору провід користувач підключить перший.

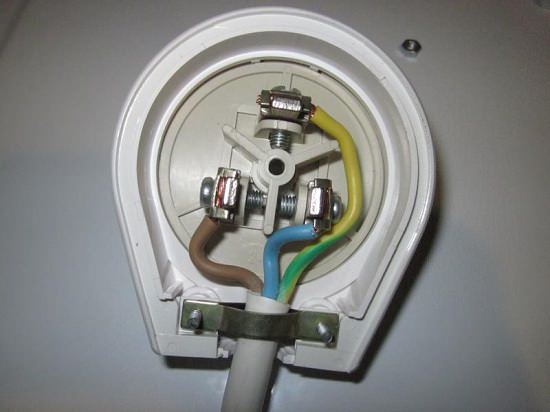

Як підключити штепсель до кабелю

Якщо виделка має чотири контакту, то при приєднанні їх необхідно підключити до маркованим кольоровим жил кабелю. Однак буває і інший варіант. У тому випадку, якщо розетка трехконтактная, виникає проблема – чотири жили при наявності 3-х контактів. Вихід простий – чорний і коричневий дроти з фази скручуємо разом і з’єднуємо до контакту «Фаза».
