Як правильно підключити індукційну варильну панель до мережі

Необхідне обладнання і інструменти

Щоб під’єднати електропанель, приготуйте наступне обладнання:

  • викрутку, ніж;
  • з’єднуючий кабель, розрахований на потужність поверхні (4-6 кв. мм);

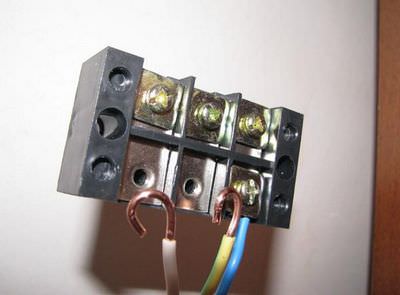

  • затиск-перехідник;
  • тестер для перевірки на відповідність фази приєднання квітам дроти.

В комплект входить, як правило, кабель, що складається з чотирьох основних проводів, що позначають:

  • фазу (чорного і коричневого кольору),
  • нуль (синє забарвлення),
  • землю (жовто-зеленого кольору).

Зверніть увагу! Пристрій підключається через окремий захисний автомат УЗО, до якого під’єднуються інша побутова техніка.

Кількість фаз

Установка всіх нових моделей європейського виробництва розрахована на підключення техніки до мережі з різною кількістю фаз. У наших будинках існує два стандарти: трифазна мережа 380 В і однофазна мережа з 220 В. Вибір необхідної схеми підключення залежить від електропроводки в будинку.

Дивіться також:  Помилки кондиціонерів Aux: пошук і виправлення порушень у роботі агрегату

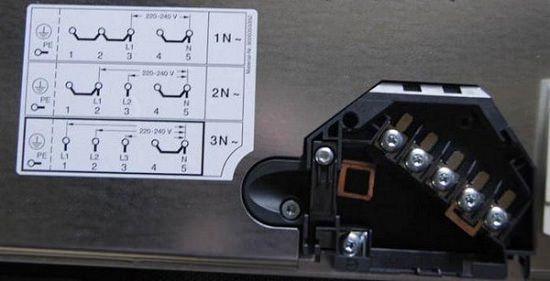

Стандартна схема варильної поверхні представлена клемної групою, що складається з п’яти найменувань, промаркованих для зручності цифрами, і одним заземленням, яке вказується позначкою:

В електриці використовуються такі умовні позначення:

  • фази позначаються як L1, L2, L3;
  • нулі – N1 і N2;
  • заземлення з маркуванням PE.

Розібравшись зі схемами підключення і проводами, необхідно вивчити інструкції. У рекомендаціях виробника наведені всі з’єднання і детально розписані основні кроки монтажу. Після вибраної схеми переходимо до практики.
