Як правильно підключити індукційну варильну панель до мережі

Застарілі або неробочі кухонні плити з часом змінюють на сучасні моделі з розширеним функціоналом. Установлення що окремо стоїть приладу не викликає складності – досить включити в розетку входить в комплект вилку. Складність виникає при виборі вбудованої поверхні. Підключення користувачем індукційної варильної панелі вимагає елементарних навичок і знань. В огляді покроково вивчимо, як правильно підключити прилад, та основні вимоги до електроживлення.

Вимоги до проведення та підключення

Головне, що має зрозуміти власник індукційної варильної панелі — пристрій споживає багато енергії. Для безпечного транспорту потужності необхідно правильно розрахувати параметри кабелю. Пристрій повинен підключатися тільки через окрему лінію. Вона проводиться від загального щитка квартири або від електролічильника.

Використання звичайних побутових розеток для підключення варильної панелі не допускається. Лінія живлення проводиться мідним трижильним кабелем. Це може бути сучасний кабель ВВГнг-Ls (не підтримує горіння, малодымный) або звичайний NYM. Але головний показник, який розраховується для лінії живлення — переріз жил.

Згідно з існуючими стандартами, для підключення індукційних варильних плит використовується кабель 6 кв. мм. Це провід зі суцільними жилами. Дана характеристика кабелю описує ідеальний випадок. Провід витримає будь-яку, в межах середньостатистичних параметрів плит, навантаження протягом тривалого часу, без перегріву.

В інтернеті досить онлайн калькуляторів, які дозволяють розрахувати параметри кабелю згідно потужності підключеного пристрою. Користуватися цими інструментами корисно, коли плита встановлюється, що називається, раз і назавжди, без можливості заміни на більш потужну. Або при бажанні заощадити, підібрати оптимальні параметри лінії живлення для конкретного пристрою.

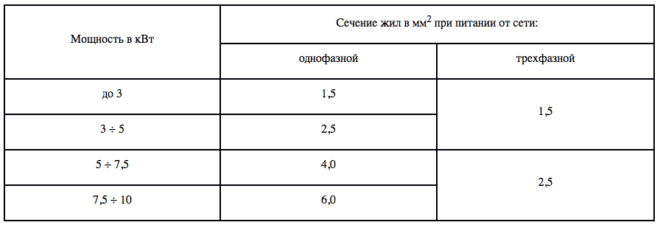

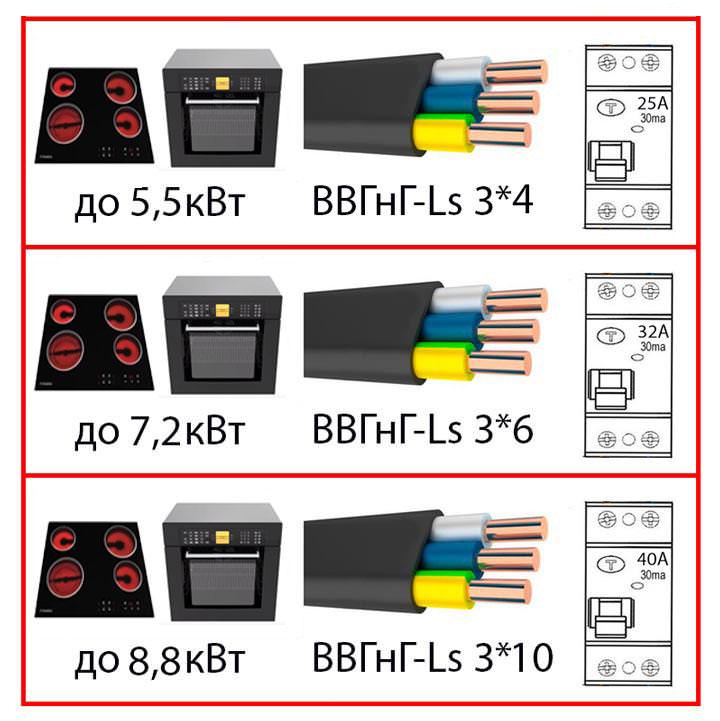

Зразкові значення перерізів виглядають так:

  • пристрої до 3.5 кВт зажадають кабель перетином 2.5 кв. мм;
  • для печей до 5.6 кВт підійде провід перетином 4 кв. мм;
  • потужність до 7.2 кВт вимагає кабелю 6 кв. мм.

Якщо піч споживає 40А і вище (дані вказані в паспорті пристрою), для її підключення знадобиться дріт з перетином жив 10 кв. мм і вище.

Але що робити тим, хто не має можливості прокласти окрему лінію живлення до панелі? Тобто, не може руйнувати стіни або прокладати кабель іншим чином? В цьому випадку доведеться підключати піч до звичайної мережі квартири. Важливо з’ясувати, яку потужність вона може витримати.

Щоб забезпечити безпеку експлуатації панелі, доведеться змиритися з тим, що вона не буде працювати на повну потужність. У більшості сучасних пристроїв є можливість налаштування режимів. Підключення робиться з дотриманням наступних правил:

  • в щитку встановлюється автомат аварійного відключення, який відповідає допустимим струмів (потужності) проводки, а не панелі;
  • панель програмується так, щоб її максимальні струми не перевищували допустимих або блокується режим включення декількох конфорок одночасно.
Дивіться також:  Пристрій і принцип роботи лазерного принтера

Ще одне правило, якому рекомендовано дотримуватися при прокладанні лінії та підключення печі, звучить просто: не потрібно закладати занадто великі запаси. Це означає, що для печі до 3,5 кВт не варто класти провід 6 кв. мм. Він може просто не влізти в клемники панелі.

Яка потрібна розетка

Навіть якщо для варильної панелі зроблена не виділена лінія живлення, підключати пристрій потрібно через окрему розетку. Її розміщують на зручній для огляду або відключення мережі висоті. Зазвичай це не більше 90 см від підлоги. При цьому розетку можна розташовувати над або поблизу варильної панелі.

Якщо на додаток до плити встановлюється вбудована електродуховка, загальну для двох точку підключення розташовують низько. Тобто, на рівні нижче дна духової шафи. При цьому не можна монтувати розетку впритул до підлоги, щоб уникнути коротких замикань при затопленні.

Є вимоги і до параметрике розетки. Звичайні, розраховані на 16А вироби, навіть при роботі малопотужної панелі будуть експлуатуватися на межі і перегріватися. Є і ще одна складність. У звичайну євровилку і розетку досить проблематично завести кабель 6 кв. мм.

Варто прийняти одне просте, але важливе правило. Будь-який пристрій з потужністю вище 3.5 кВт потрібно підключати через особливу розетку. Це вироби з допустимими струмами до 40 А. Якщо ж потужність плити становить 8 кВт і вище, доведеться знайти роз’єм з ще більшими параметрами.

Необхідне обладнання і інструменти

Щоб під’єднати електропанель, приготуйте наступне обладнання:

  • викрутку, ніж;
  • з’єднуючий кабель, розрахований на потужність поверхні (4-6 кв. мм);
  • затиск-перехідник;
  • тестер для перевірки на відповідність фази приєднання квітам дроти.

В комплект входить, як правило, кабель, що складається з чотирьох основних проводів, що позначають:

  • фазу (чорного і коричневого кольору),
  • нуль (синє забарвлення),
  • землю (жовто-зеленого кольору).

Зверніть увагу! Пристрій підключається через окремий захисний автомат УЗО, до якого під’єднуються інша побутова техніка.

Дивіться також:  Як підключити мікшер до ноутбука або комп'ютера

Кількість фаз

Установка всіх нових моделей європейського виробництва розрахована на підключення техніки до мережі з різною кількістю фаз. У наших будинках існує два стандарти: трифазна мережа 380 В і однофазна мережа з 220 В. Вибір необхідної схеми підключення залежить від електропроводки в будинку.

Стандартна схема варильної поверхні представлена клемної групою, що складається з п’яти найменувань, промаркованих для зручності цифрами, і одним заземленням, яке вказується позначкою:

В електриці використовуються такі умовні позначення:

  • фази позначаються як L1, L2, L3;
  • нулі – N1 і N2;
  • заземлення з маркуванням PE.

Розібравшись зі схемами підключення і проводами, необхідно вивчити інструкції. У рекомендаціях виробника наведені всі з’єднання і детально розписані основні кроки монтажу. Після вибраної схеми переходимо до практики.

Підключення агрегату до однофазної мережі

Цей тип під’єднання використовують тоді, коли стіни виходить провід, що складається з трьох жив. Для установки панелі необхідно виконати наступні дії.

  • Відкрутіть з допомогою викрутки металеву пластину на задній стороні панелі.
  • З допомогою перемичок (вони поставляються в комплекті з пристроєм) з’єднайте клеми під номерами«1», «2», «3» і підключіть фазний провід (коричневий, чорний або білий).
  • До нулів (контактам під номерами «4», «5») підключіть синій провід.
  • Жовто-зеленого кольору провід підключіть до захисної клемі.
  • Установіть пристрій на місце і затягніть тугіше гвинти кріплення з’єднує кабелю.
  • Перевірте на міцність і герметичність з’єднання, а також працездатність кухонних панелі.

Перед виконанням монтажу варильної техніки будь-яких марок (панелі Aeg, Бош, Сіменс, Electrolux, Hansa, Самсунг та інших), на кабелі яких є вилка, спочатку перевіряються на відповідність контакти та проводи живлення усередині розетки. У деяких приладах вони відрізняються — в цьому випадку розбираємо розетку. Визначаємо відповідність підключення за допомогою спеціального мультиметра. Проводу в разі необхідності можна поміняти місцями.

Підключення пристрою до трифазної мережі 380 В

Для установки приладу використовується кабель з п’ятьма жилами, в якому є такі параметри: 3 фази, захисне заземлення і «нуль».

Встановлювати індукційну плиту слід у такій послідовності:

  • До клеми під номером «1» з’єднуємо 1-й фазний провід (чорний, білий або коричневий), під другим номером – наступний, до «3» клемі – залишився.
  • Перемичкою приєднуються клеми під номерами «4» і «5», а до них – нульовий провід (як правило, синього кольору).
  • До клеми «земля» маркування pe підключаємо провід жовто-зеленого кольору.
Дивіться також:  Ревінь - користь для організму, плюси і мінуси продукту, а також смачні рецепти

Зверніть увагу! Порядок приєднання фази до контактів приладу не так суттєво, тобто немає різниці, якого кольору провід користувач підключить перший.

Як підключити штепсель до кабелю

Якщо виделка має чотири контакту, то при приєднанні їх необхідно підключити до маркованим кольоровим жил кабелю. Однак буває і інший варіант. У тому випадку, якщо розетка трехконтактная, виникає проблема – чотири жили при наявності 3-х контактів. Вихід простий – чорний і коричневий дроти з фази скручуємо разом і з’єднуємо до контакту «Фаза».

Проблеми при підключенні

Якщо панель після першого пуску веде себе позаштатно, наприклад, вимикається і включається не відразу потрібно хвилюватися про неправильну комутації. Можливо, на плиті виставлена захист від дітей. Буває, що пролита вода на сенсори викликає збої. Це ж відбувається при запуску холодної плити в теплому приміщенні.

У сучасних варильних панелей є функція розпізнавання наявності посуду. Вони просто не включаються, поки на конфорці немає металевого предмета.

Бувають і випадки спрацьовування захисту. Наприклад, при з’єднанні трифазних панелей до звичайної розетки частина з конфорок не включаються (висвічується Н).

Рада, як уникнути проблем, досить очікуємо. Перш ніж підключати пристрій, слід уважно вивчити його паспорт і всі рекомендації виробника. При недбалому монтажі або невірно розрахованої системі живлення зустрічаються наступні проблеми.

  • Перегрів з небезпекою загоряння при використанні звичайних 16А розеток для плит з потужністю вище 3.5 кВт.
  • Невірна система захисту, небезпека короткого замикання і перегріву проводки. Наприклад, установка тільки простого автомата без УЗО.
  • Небезпека короткого замикання і займання при невірно розрахованому перерізі кабелю, наприклад, підключення печі 7 кВт проводом 2.5 кв. мм
  • Комутація лінії живлення панелі безпосередньо в розподільну коробку на кухні.

Підводячи підсумок, хочеться відзначити, що установка варильної поверхні пов’язана з електрикою, тому при монтажі потрібні певні навички. Від грамотного підключення залежить безпека людей. Якщо є найменші сумніви, краще довірити підключення техніки професійним майстрам. Це ж правило застосовується і до усунення поломок індукційних плит. Ремонт своїми руками можливий тільки при наявності відповідних знань і досвіду ремонту техніки.
