З чого складається штангенциркуль
Основними складовими штангенциркуля є вимірювальна шкала і додатковий елемент у вигляді ноніуса. З його допомогою вдається відрахувати частки ділення. Розглянемо прилад уважно.
У складі звичайної штангенциркуля присутні елементи у вигляді:
- штанг і рухомих частинок;
- вимірювальної шкали;
- губки, з допомогою якої проводяться внутрішні вимірювання;
- губки, яка дозволяє проводити зовнішні вимірювання;
- глубинометрической лінійки;
- ноніуса;
- затискного механізму.

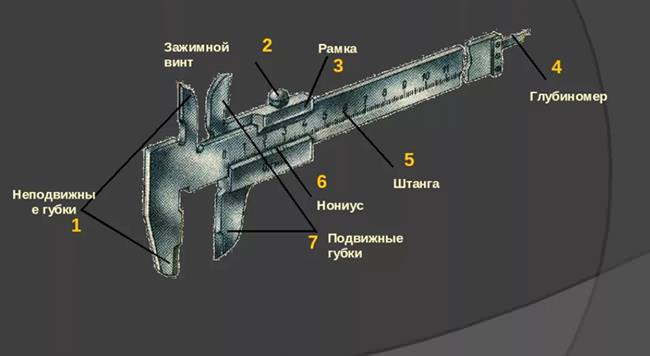

Схема штангенциркуля
Як видно з малюнка, головним вимірювальним елементом приладу є лінійка, вона виконує роль штанги. Найчастіше її розмір становить 15 см. З одного боку лінійки розташовані спеціальні затиски, у вигляді губок.

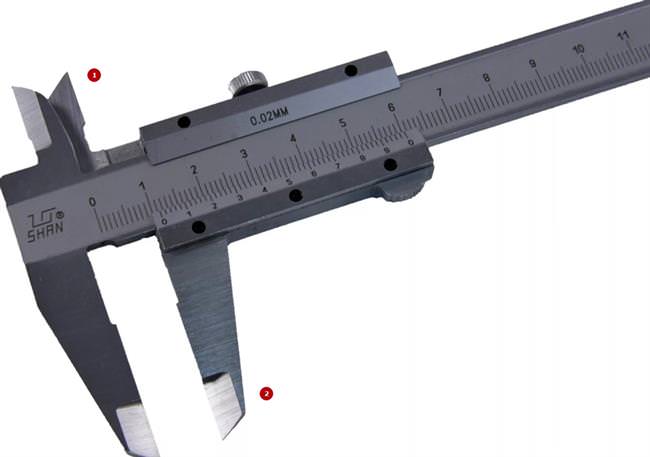

Розрізняють два варіанти губок: зовнішні – 2, внутрішні – 1
З допомогою перших вдається виміряти геометричну внутрішню довжину, а другі допомагають виміряти предмет зовні. Для підвищення точності зняття мірок на рамі є спеціальний гвинт, який дозволяє фіксувати результати вимірів.
Ноніусний штангенциркуль
Саме такий штангенциркуль найчастіше можна знайти в домашній майстерні. Це найпростіший механічний прилад, який, однак, забезпечувати високу точність вимірювань.

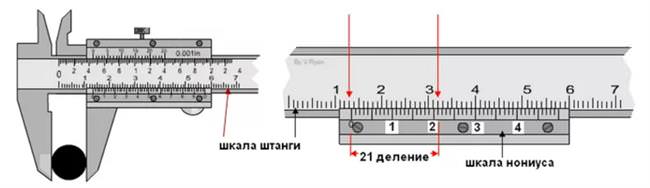

Ноніус – це додаткова шкала для розрахунків, яка дозволяє вимірювати частки міліметра, кожен крок поділу становить 0,19 мм
Циферблатный штангенциркуль його цифрові варіації

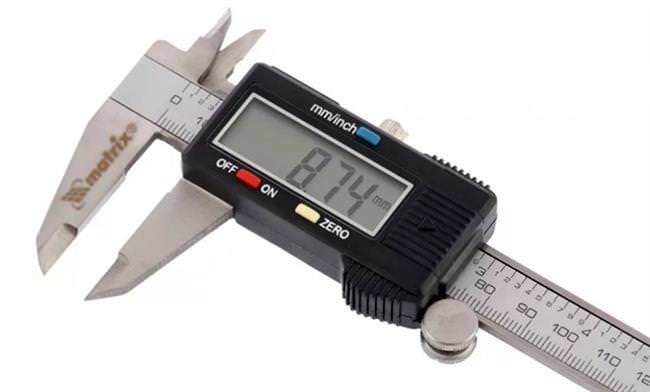

Для того щоб спростити процес вимірювання і легко знімати показання, в електронній версії штангенциркуля ноніус замінюється циферблатным механізмом. Тут не потрібно придивлятися і вираховувати свідчення. Все для вас зробить електроніка. Вам залишиться тільки подивитися на дані і записати їх.
Штангенциркуль електронний використовується для більш точних і швидких обчислень, наприклад, фахівцями для відбракування деталей
У свою чергу цифровий штангенциркуль може проводити самостійні вимірювання, необхідно лише зафіксувати прилад у потрібному положенні.
