⚙ Як правильно користуватися штангенциркулем: докладна інструкція

Штангенциркуль – вимірювальний інструмент, за допомогою якого можна точно дізнатися розміри деталі до десятої частки міліметра. Причому, це можна зробити однаково добре як з внутрішньої її сторони, так і з зовнішнього. Головне – знати, як це зробити правильно. Не всі розуміють, в чому суть роботи з приладом. Сьогодні ми розповімо, як користуватися штангенциркулем правильно.

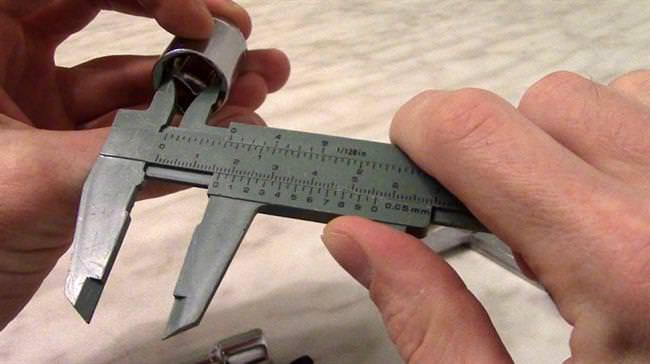

Прилад на перший погляд нехитрий, проте, він буде корисний для вимірювання багатьох деталей

Що таке штангенциркуль і для чого він потрібен

З-за своєї простоти й легкості застосування цей інструмент досить поширений у побуті. Їм можна виміряти діаметр свердла, дізнатися глибину виїмки в стіні для вибору саморіза, виміряти будь-яку деталь при ремонті та виготовленні обладнання. Незважаючи на досить простий пристрій, точність штангенциркуля досить висока, а похибки при правильній роботі та догляді виключена.

За допомогою даного механізму вдається отримати розміри будь-якого предмета, причому, зняті як з його зовнішньої, так і внутрішньої сторін

Цікаво, що прилад практично не змінювався багато десятиліть , і його механічні аналоги досі користуються популярністю. До речі, якщо ви сумніваєтеся в точності приладу, — дарма! У деяких моделей штангенциркулів є можливість вимірювання деталей аж до сотих тисячних міліметрів.

З чого складається штангенциркуль

Основними складовими штангенциркуля є вимірювальна шкала і додатковий елемент у вигляді ноніуса. З його допомогою вдається відрахувати частки ділення. Розглянемо прилад уважно.

У складі звичайної штангенциркуля присутні елементи у вигляді:

  • штанг і рухомих частинок;
  • вимірювальної шкали;
  • губки, з допомогою якої проводяться внутрішні вимірювання;
  • губки, яка дозволяє проводити зовнішні вимірювання;
  • глубинометрической лінійки;
  • ноніуса;
  • затискного механізму.

Схема штангенциркуля

Як видно з малюнка, головним вимірювальним елементом приладу є лінійка, вона виконує роль штанги. Найчастіше її розмір становить 15 см. З одного боку лінійки розташовані спеціальні затиски, у вигляді губок.

Розрізняють два варіанти губок: зовнішні – 2, внутрішні – 1

З допомогою перших вдається виміряти геометричну внутрішню довжину, а другі допомагають виміряти предмет зовні. Для підвищення точності зняття мірок на рамі є спеціальний гвинт, який дозволяє фіксувати результати вимірів.

Ноніусний штангенциркуль

Саме такий штангенциркуль найчастіше можна знайти в домашній майстерні. Це найпростіший механічний прилад, який, однак, забезпечувати високу точність вимірювань.

Ноніус – це додаткова шкала для розрахунків, яка дозволяє вимірювати частки міліметра, кожен крок поділу становить 0,19 мм

Циферблатный штангенциркуль його цифрові варіації

Для того щоб спростити процес вимірювання і легко знімати показання, в електронній версії штангенциркуля ноніус замінюється циферблатным механізмом. Тут не потрібно придивлятися і вираховувати свідчення. Все для вас зробить електроніка. Вам залишиться тільки подивитися на дані і записати їх.

Штангенциркуль електронний використовується для більш точних і швидких обчислень, наприклад, фахівцями для відбракування деталей

У свою чергу цифровий штангенциркуль може проводити самостійні вимірювання, необхідно лише зафіксувати прилад у потрібному положенні.

Як працювати штангенциркулем

Головне – правильно підготувати прилад до роботи: видалити з деталі, а також інструменту зайву пил і забруднення.

Важливо! Перед будь-якими маніпуляціями з приладом, виставите нульовий рівень. Для цього зведіть губки один з одним і звірте значення. Між губками не повинно бути просвіту.

Інструмент поміщається в робочу руку. Якщо ви правша – в праву, якщо лівша, відповідно, в ліву. Деталь – в протилежну. Для того щоб виміряти зовнішній розмір деталі, досить розвести зовнішні губки приладу і помістити між ними вимірюється деталь. Губки повинні повністю притискатися до деталі, але не варто докладати зайві зусилля, занадто м’який метал може погнутися, а значить, вимірювання можуть бути неточними.

Необхідно зафіксувати положення міток з допомогою притискного гвинта

Після того, як рухома частина штангенциркуля зафіксована, відкладіть прилад на стіл, щоб зафіксувати результати вимірювань.

Яка ціна поділки штангенциркуля і як зчитувати показання

Для початку запишіть основні показання на шкалі, які відбилися на основній стійці. Кожен крок ділення дорівнює 1 мм або іншим значенням, яке зазначено зазвичай в технічній документації до приладу. Далі результати сумуються між собою, і виходить результат вимірювання деталі або якогось предмета.

Рада! На нониусной шкалою крок може дорівнювати як 0,1 мм, так і 0,05 мм

Спочатку складаються долі, які шляхом додавання переводяться в цілі числа. Десяті частки міліметра зазначаються на нониусной шкалою. Якщо деталь дуже маленька, то важлива правильно знежирити інструмент, щоб не допустити неточних вимірювань. При тривалому зберіганні інструменту і його нечастому використанні слід обробити його за допомогою антикорозійного розчину.

Для того, щоб визначити зовнішні розміри приладу використовуються широкі нижні додаткові губки

Рада! Для того, щоб виміряти глибину деталі, або порожнини, використовують спеціальний висувний глибиномір. Це теж висувна лінійна, тільки вона висувається вниз. Далі губки розсовуються до того стану, поки глибиномір не починає впиратися в поверхні. Подальші дії пов’язані зі зчитуванням результатом вимірювань. Таким вимірювачів вимірюються лунки і дрібні вибоїни, а також підбирається саморіз.

Як проводять штангенциркулем розмічальні операції

Механічний штангенциркуль дозволяє впоратися з цілим рядом операцій. У тому числі провести розмітку кріплення будь-якої деталі або елемента. Розмітка виконується загостреною стороною губок. Для цього необхідно порівняти реальну деталь зі схемою або макетом.

Розмітка штангенциркулем

Чому виникають помилки при вимірах

Помилки найчастіше виникають із-за нерівного положення вимірюваної деталі щодо губок приладу. Дуже часто недосвідчені майстри намагаються проводити вимірювання внутрішнього діаметра зовнішніми губами і навпаки. Ці проблеми вирішуються просто – навичками та досвідом роботи.

Важливо! Перед початком вимірювань не забудьте відкалібрувати штангенциркуль. На електронному приладі передбачена спеціальна кнопка – «zero», або нуль.

У механічному просто послабте гвинти і зведіть прилад у вихідне положення і знову закріпіть

Деякі помилки можуть виникнути із-за фізичного зносу приладу – викривлення його рамки або втрати гвинта. У цьому випадку провести які-небудь точні вимірювання не представляється можливим.

Як зберігати інструмент

Краще всього зберігати штангенциркуль в спеціальному кейсі для інструменту. Зазвичай він захищений спеціальними прокладками. У цьому випадку, навіть якщо ви упустите валізку, інструмент не постраждає.

Після кожного вимірювання прилад слід обов’язково прибирати в коробку

Для профілактичного очищення прилад виймають з кейса, послаблюють затискачі, наскільки це можливо, розсовуючи лапки, протираючи всі вимірювальні і рухомі елементи.

Якщо у вас залишилися питання по роботі з приладом, то наступне відео допоможе відповісти на них.
