Вимірювання показника заломлення скла. Лабораторна робота
Підготовка установки до роботи

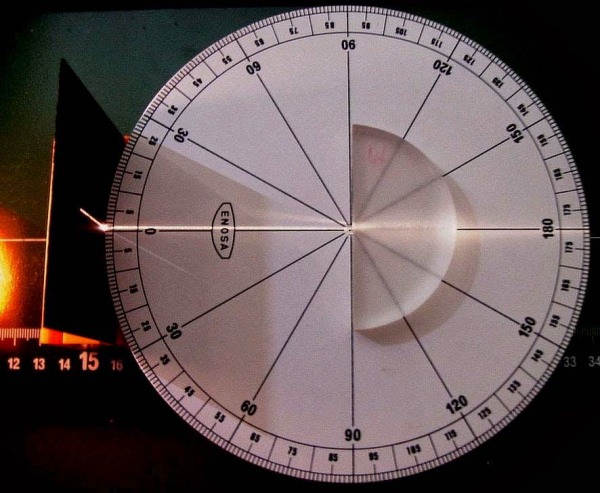

Принцип роботи установки для експериментального вимірювання показника заломлення скла гранично простий: необхідно лише сформувати вузький світловий пучок, направити його паралельно оптичному диску через скляний полуцилиндр і, використовуючи градуювання диска, виміряти кут падіння і кут заломлення.
Підготовка до роботи установки здійснюється послідовно:
Розташувати джерело світла (лампу) на градуйованою лінійці в положенні “0 см”.
Корпус з збирає лінзою виставити за градуйованою лінійці в положення, дорівнює фокусній відстані. У даному випадку 10 див. Завдяки такому положенню всі промені, які випромінює лампа, з лінзи будуть виходити паралельно градуйованою лінійці.
Включити джерело живлення і, регулюючи положення діафрагм, домогтися того, щоб пучок світла був максимально вузьким. Його товщина повинна бути набагато менше найменшого ділення на оптичному диску.
Відрегулювати висоту положення оптичного диска таким чином, щоб промінь світла проходив над ним, майже торкаючись його поверхні. Диск також слід відрегулювати щодо бічній осі так, щоб промінь проходив точно через його центр, тобто через один з діаметрів.
На центр диска необхідно покласти скляний полуцилиндр так, щоб його бічна площина співпадала з одним з діаметрів диска.
