Експериментальна установка

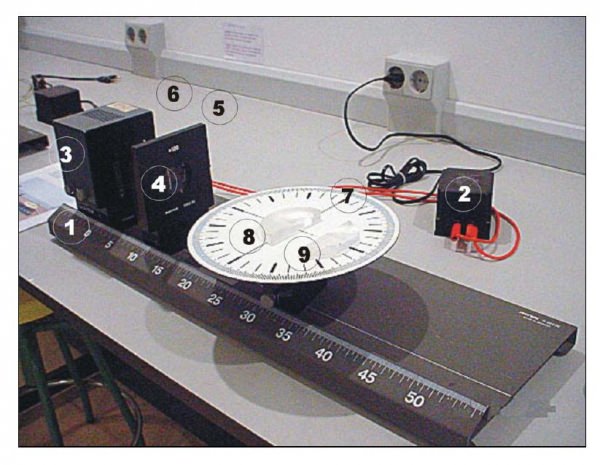

Визначення показника заломлення скла виконують за допомогою установки, яка зображена на малюнку нижче.
Цифри на фото означають наступне:
Градуйована лінійка, на якій розташовуються основні робочі прилади установки.
Джерело електричного живлення.
Лампа, яка є джерелом світла.
Збираюча лінза з відомим фокусною відстанню (наприклад, 10 см).
Касета для діафрагм.
Діафрагма у вигляді решітки (діафрагми використовуються для кращої фокусування світлового пучка.).
Оптичний градуйований диск.
Скляний об’єкт, показник заломлення якого слід поміряти. Він має форму напівциліндра, тобто три його поверхні є площинами, а четверта – циліндрична.
Оптична призма (для даної лабораторної роботи не використовується).
Чому слід використовувати скляний предмет саме у вигляді напівциліндра, буде пояснено нижче.
