Основні види плит перекриття, їх технічні характеристики і розміри

Існує безліч видів і типорозмірів перекриттів. Кожен має свої відмінні особливості та маркування.

Пристрій і маркування пустотних (багатопустотних) плит перекриття

Пустотні плити підійдуть для перекриттів житлових будинків і будов. Порожниста структура дозволяє знизити вагу, при збереженні міцності.

Наявність пустот сприяє зменшенню ваги

Крім того, порожнечі сприяють збереженню тепла і підвищення ізоляційних характеристик.

Технічні характеристики пустотних плит перекриття по ГОСТ 9561-91

ГОСТ 9561 91 поширюється на пустотні плити перекриття, виготовляються з важких, легких і щільних силікатних бетонів.

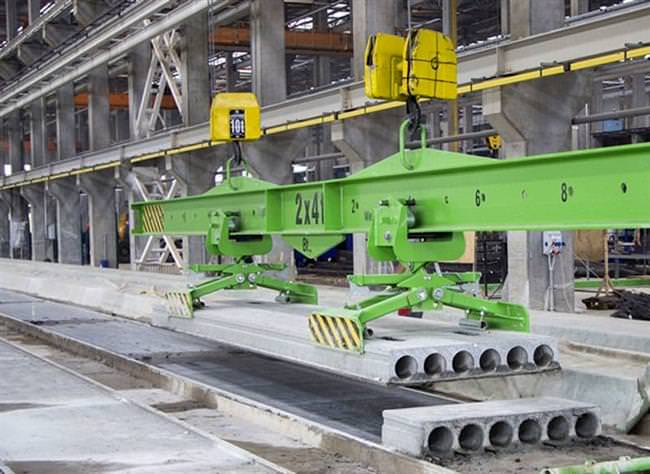

Особлива технологія виготовлення гарантує високі характеристики

Для того, щоб правильно читати маркування, запам’ятайте деякі особливості. Звичайно маркування містить три групи буквено-цифрових значень, що розділяються символами.

• на першому місці зазвичай вказується тип панелі, її довжина і ширина в дециметрах;
• другий код – зазвичай літерний. Кодування говорить про використовуваному матеріалі. Якщо виріб попередньо напружене, додатково вказується клас сталі і, при необхідності, вид бетону (З – силікатна, Л — легкий);
• третій код – додаткові дані, які можуть бути важливими при експлуатації в певних умовах: при перегріві, підвищеної вологості, морозах.

Стандартні розміри по ГОСТу плит перекриття (ПК)

Згідно ГОСТу розміри перекриттів строго стандартизовані. Діаметр порожнин може становити від 140 – 203 мм. Нормуються також наступні габарити:

• довжина, яка може становити 1,68–12 м,
• ширина, змінювана в межах 0,98–1,48 м;
• товщина, яка залежить від модифікації панелей.

Пристрій і маркування ППС – нарізних залізобетонних плит

Стендові теплоізоляційні плити відносяться до більш сучасних моделей. Використовуються для влаштування міжповерхових конструкцій у об’єктів різного призначення. Маркуються компаніями по-різному: ППС або ПБ.

Високі міцнісні характеристики – гарантія тривалого терміну служби

Технічні характеристики

Такі плити вважаються більш універсальними. Стендові моделі можуть бути встановлені як у вертикальному, так і в горизонтальному положенні. У формуванні плит використовуються заміси на основі бетону М400 – М550 з класом морозостійкості F 50 і водопроникністю W 2.

Для підвищення класу міцності використовується напружена арматура з термопрочной стали ВР-2

Таблиця розмірів плит перекриття, що виготовляються за Гостом

Розміри виробу суворо регламентуються вимогами Госту і будівельними нормами. При виборі перекриттів розраховується навантаження під конкретний проект.

Зазвичай всі дані можна отримати у постачальника, на першому етапі допоможе таблиця розмірів плит і перекриттів по ГОСТу

Пристрій і маркування ребристих плит

Існують модифікації плит в залежності від функцій. Для установки перекриттів багатоповерхових будівель використовуються плити, як з поздовжніми, так і з поперечними ребрами жорсткості.

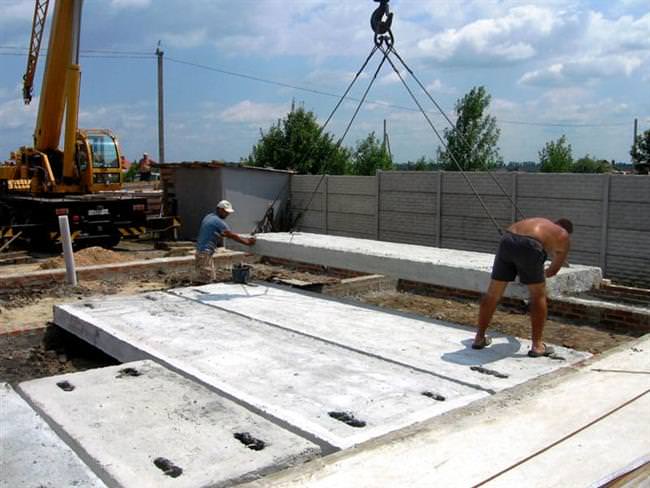

Найчастіше ці перекриття встановлюють на промислових об’єктах і горищах значних за площею комплексів

Головне умова, що висувається при монтажних роботах, дотримання кроку несучої стіни, яка максимально може становити 6 м.

Технічні характеристики та маркування

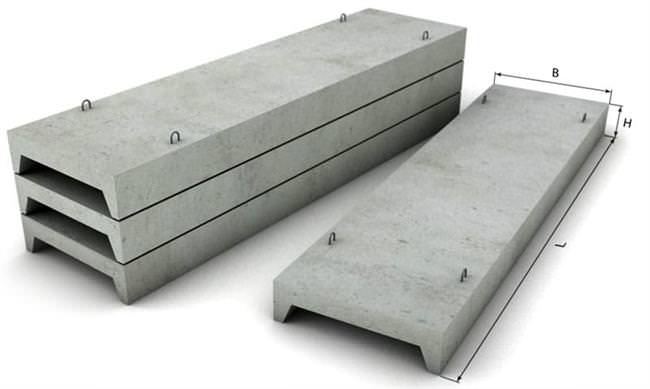

У поперечному перерізі ребристі плити схожі на букву «П». Їх відмітною особливістю є посилення краю спеціальними балками.

Маркування ребристих виробів включає:

• букви і цифри, що характеризують геометричні параметри і вага;
• коефіцієнт, що відображає несучу здатність;
• тип і клас арматури;
• тип і марку бетону;
• додаткові властивості.

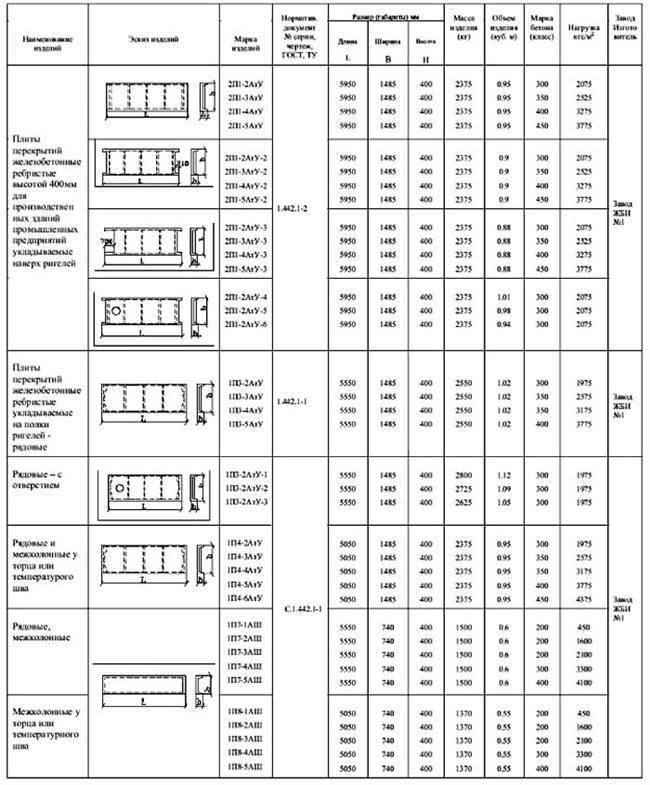

Необхідні дані можна знайти у довідкових таблицях

Розміри ребристих плит перекриття, що встановлюються по ГОСТу

Розміри ребристих плит перекриття також уніфіковані. Згідно ГОСТу довжина такої плити може становити 2-12 м. Найчастіше використовуються розміри — від 3,6 до 7,2 м. Ширина плит стандартна: 1; 1,2; 1,5 і 1,8 м.

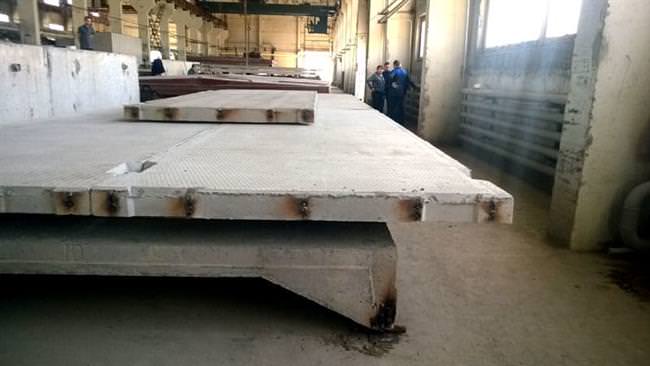

Ребристі перекриття використовуються для зведення висотних конструкцій

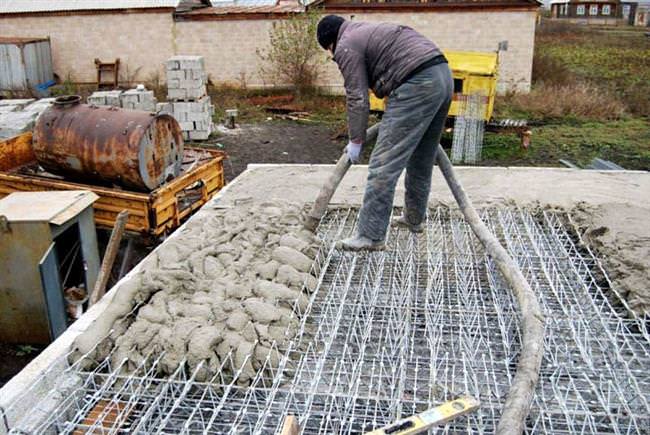

Монолітні плити

Іноді трапляється так, що стандартні розміри конструкції в даному випадку не підходять. Тоді будівельники приступають до заливки монолітних конструкцій.

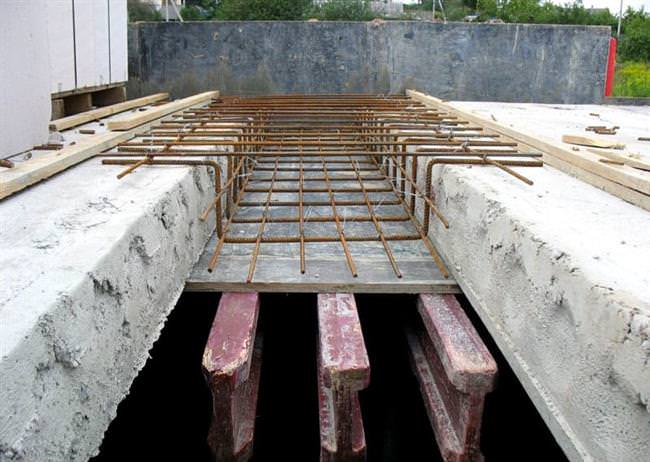

Прямо на будівельному майданчику формується опалубка під необхідний розмір

Для заливки використовується бетон марки не нижче М200.
