Дуже часто при будівництві власного будинку виникає питання – як підібрати якісні плити перекриття. Важливо знати правильні розміри, враховувати маркування за Дсту, а також іншу інформацію, яка, в свою чергу, допоможе правильно розрахувати навантаження всього будови на фундамент.

Плити перекриття є найважливішим елементом якісного каркаса будинку

Області застосування

Існує кілька видів плит перекриття, які можуть використовуватися при зведенні будівель. Поділ відбувається виходячи з функцій, які ці плити будуть виконувати.

Отже, існує три основні види плит:

  • міжповерхові;
  • горищні;
  • підвальні.

По суті, все перекриття забезпечують необхідний жорсткий каркас будинку.

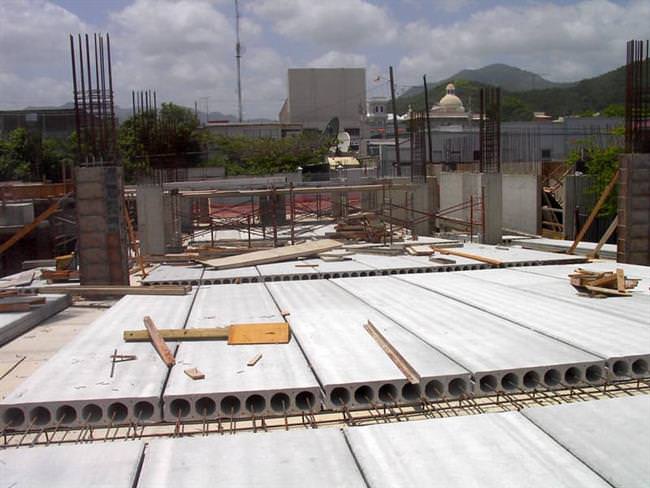

Головне завдання плит і перекриттів – правильно розподілити навантаження на несучі конструкції будинку

Переваги і недоліки

Плити перекриттів використовуються досить давно в будівництві, тому що володіють рядом незаперечних переваг:

  • істотно прискорюють строки будівництва;
  • не вимагають додаткового підсилення;
  • відрізняються демократичною вартістю;
  • володіють відмінною звукоізоляцією;
  • надійні і довговічні;
  • володіють великим вибором розмірів і типів міцності.

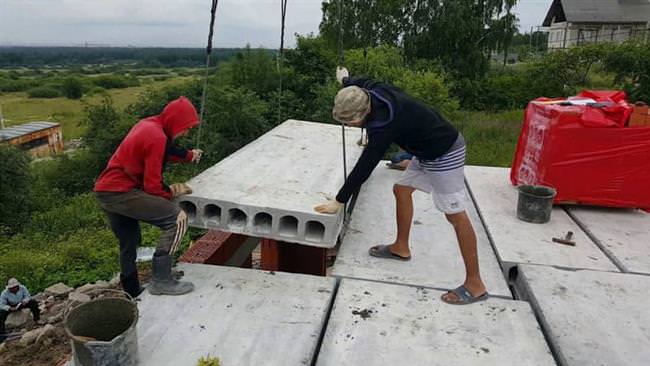

Монтаж одного поверху перекриттів з плит виконується протягом декількох годин

До недоліків слід віднести:

  • для монтажу необхідно використовувати спецтехніку;
  • для того, щоб доставити плити необхідно також використовувати спеціальний навантажувач;
  • велика вага, що, в свою чергу, вимагає закладки масивного фундаменту.

При монтажі блоків важливо використовувати спеціальні стяжки для розподілу навантаження

Основні види плит перекриття, їх технічні характеристики і розміри

Існує безліч видів і типорозмірів перекриттів. Кожен має свої відмінні особливості та маркування.

Пристрій і маркування пустотних (багатопустотних) плит перекриття

Пустотні плити підійдуть для перекриттів житлових будинків і будов. Порожниста структура дозволяє знизити вагу, при збереженні міцності.

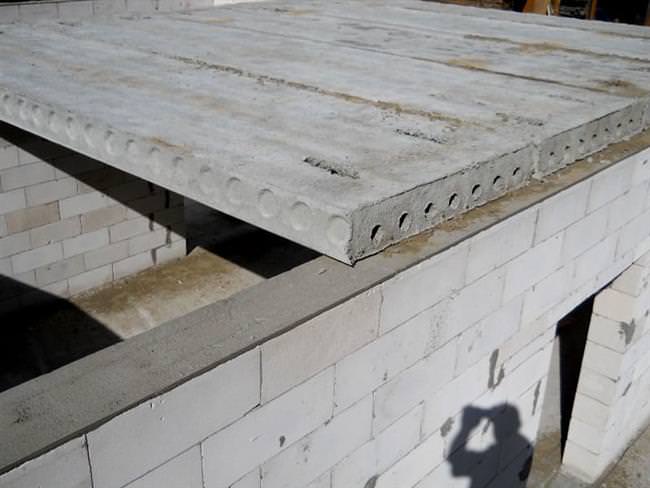

Наявність пустот сприяє зменшенню ваги

Крім того, порожнечі сприяють збереженню тепла і підвищення ізоляційних характеристик.

Технічні характеристики пустотних плит перекриття по ГОСТ 9561-91

ГОСТ 9561 91 поширюється на пустотні плити перекриття, виготовляються з важких, легких і щільних силікатних бетонів.

Особлива технологія виготовлення гарантує високі характеристики

Для того, щоб правильно читати маркування, запам’ятайте деякі особливості. Звичайно маркування містить три групи буквено-цифрових значень, що розділяються символами.

  • на першому місці зазвичай вказується тип панелі, її довжина і ширина в дециметрах;
  • другий код – зазвичай літерний. Кодування говорить про використовуваному матеріалі. Якщо виріб попередньо напружене, додатково вказується клас сталі і, при необхідності, вид бетону (З – силікатна, Л — легкий);
  • третій код – додаткові дані, які можуть бути важливими при експлуатації в певних умовах: при перегріві, підвищеної вологості, морозах.

Стандартні розміри по ГОСТу плит перекриття (ПК)

Згідно ГОСТу розміри перекриттів строго стандартизовані. Діаметр порожнин може становити від 140 – 203 мм. Нормуються також наступні габарити:

  • довжина, яка може становити 1,68–12 м,
  • ширина, змінювана в межах 0,98–1,48 м;
  • товщина, яка залежить від модифікації панелей.

Пристрій і маркування ППС – нарізних залізобетонних плит

Стендові теплоізоляційні плити відносяться до більш сучасних моделей. Використовуються для влаштування міжповерхових конструкцій у об’єктів різного призначення. Маркуються компаніями по-різному: ППС або ПБ.

Високі міцнісні характеристики – гарантія тривалого терміну служби

Технічні характеристики

Такі плити вважаються більш універсальними. Стендові моделі можуть бути встановлені як у вертикальному, так і в горизонтальному положенні. У формуванні плит використовуються заміси на основі бетону М400 – М550 з класом морозостійкості F 50 і водопроникністю W 2.

Для підвищення класу міцності використовується напружена арматура з термопрочной стали ВР-2

Таблиця розмірів плит перекриття, що виготовляються за Гостом

Розміри виробу суворо регламентуються вимогами Госту і будівельними нормами. При виборі перекриттів розраховується навантаження під конкретний проект.

Зазвичай всі дані можна отримати у постачальника, на першому етапі допоможе таблиця розмірів плит і перекриттів по ГОСТу

Пристрій і маркування ребристих плит

Існують модифікації плит в залежності від функцій. Для установки перекриттів багатоповерхових будівель використовуються плити, як з поздовжніми, так і з поперечними ребрами жорсткості.

Найчастіше ці перекриття встановлюють на промислових об’єктах і горищах значних за площею комплексів

Головне умова, що висувається при монтажних роботах, дотримання кроку несучої стіни, яка максимально може становити 6 м.

Технічні характеристики та маркування

У поперечному перерізі ребристі плити схожі на букву «П». Їх відмітною особливістю є посилення краю спеціальними балками.

Маркування ребристих виробів включає:

  • букви і цифри, що характеризують геометричні параметри і вага;
  • коефіцієнт, що відображає несучу здатність;
  • тип і клас арматури;
  • тип і марку бетону;
  • додаткові властивості.

Необхідні дані можна знайти у довідкових таблицях

Розміри ребристих плит перекриття, що встановлюються по ГОСТу

Розміри ребристих плит перекриття також уніфіковані. Згідно ГОСТу довжина такої плити може становити 2-12 м. Найчастіше використовуються розміри — від 3,6 до 7,2 м. Ширина плит стандартна: 1; 1,2; 1,5 і 1,8 м.

Ребристі перекриття використовуються для зведення висотних конструкцій

Монолітні плити

Іноді трапляється так, що стандартні розміри конструкції в даному випадку не підходять. Тоді будівельники приступають до заливки монолітних конструкцій.

Прямо на будівельному майданчику формується опалубка під необхідний розмір

Для заливки використовується бетон марки не нижче М200.

Яка потрібна маркування та розміри: поради експертів по вибору за гостом плити перекриття

Важливість правильно обраної для зведення того чи іншого типу перекриттів плити, складно переоцінити. Від цього залежить безпека усього будови. При монтажі не забувайте подумати і про додаткову тепло і звукоізоляції.

Вибір залежить від особливостей будови

Особливості зберігання та транспортування

Заздалегідь подбайте не тільки про покупку необхідної кількості плит, а також про їх транспортуванні. Не забувайте про те, що плити повинні бути обов’язково зафіксовані на платформі спеціальними монтажними стрічками.

При виборі місця для складування, краще уникати вологих ділянок і низин

Скільки коштують ЖБ плити перекриття

Вартість плит безпосередньо залежить від їх функціональних особливостей і характеристик.

Марка Характеристики
ПК 20-10.8 Розмір 1980×990×220 мм при вазі 0,62 т; обсяг 0,43 м3
ПБ 19-10.8 Розмір 1880×997×220 мм при вазі 0,62 т
ПК24-15-8 Багатопустотні; обсяг 0,77 м3; вага 1,245 т
ПРТМ-6 Ребриста; розмір 2200×120×400 мм при вазі 0,14 т
ПРТМ-12 Ребриста; розмір 3400×120×400 мм при вазі 0,23 т

Ціна в підсумку може варіюватися від декількох сотень до декількох тисяч рублів за штуку. Оптова закупівля обійдеться на 30% дешевше. Крім того, важливо враховувати обсяг партії і вартість транспортування вантажу.

Сподіваємося, що наша стаття допоможе уникнути основних помилок при виборі будівельних матеріалів.
