Регулювання джерела

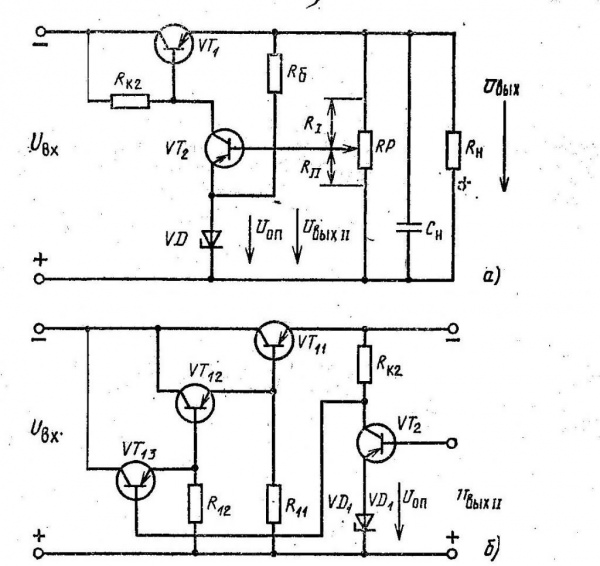

Для забезпечення постійного значення рівня вихідної напруги, не залежного від споживаного навантаженням струму і коливань вхідної змінної напруги, всі сучасні джерела живлення постійного струму мають ступінь стабілізації і регулювання.

В ній вихідна напруга порівнюється з еталонним (опорним) значенням.

При появі відмінності між ними виробляється керуючий сигнал, який по ланцюгу управління змінює величину вихідної напруги. Значення опорної напруги можна змінювати в широких межах, маючи на виході регульованого джерела живлення постійного струму необхідне для роботи напруга.

Імпульсні джерела

Схеми з використанням вхідних трансформаторів напруги мережі отримали назву лінійних. В імпульсних джерелах живлення проводиться подвійне перетворення – спочатку змінну напругу випрямлячем перетвориться в постійну, потім виробляється змінне імпульсна напруга більш високої частоти, яке у вихідному каскаді знову перетворюється в постійну напругу необхідного значення.

Генератори імпульсів виробляють безперервну імпульсну послідовність з частотою (15-60) кГц. Регулювання вихідної напруги здійснюється за допомогою широтно-імпульсної модуляції (ШІМ), при якому рівень сигналу на виході блоку живлення визначається шириною імпульсів, що виробляються генератором і значенням їх шпаруватості. Регульовані джерела живлення постійного струму імпульсного типу все частіше використовуються при створенні апаратури різного призначення.
