Механічні джерела постійного струму

Пристроями, перетворюючими механічну енергію в електричну, є турбо і гідро генератори. Вони виробляють змінний електричний струм. Для основної частини побутових приладів джерелом постійного струму виступають їх блоки живлення. У них виробляється перетворення змінної напруги генератора в постійну напругу, необхідну для роботи пристроїв. Цю задачу виконують випрямлячі, які повинні забезпечувати необхідну потужність джерела постійного струму для їх навантаження і постійне значення вихідної напруги, не залежне від споживаного струму.

Блоки живлення можуть бути лінійними і імпульсними. Лінійні блоки виконуються за різними схемами, основу яких складають:

• однополупериодые випрямлячі;
• двухполупериодные випрямлячі.

У випрямлячах використовується властивість напівпровідникових діодів пропускати струм тільки в одному напрямку. Випрямлена таким чином напруга ще не є постійним. Ємності наступних за випрямлячем конденсаторів згладжуючого фільтра при своєму швидкому заряді і повільному розряді підтримують величину позитивного однополярного напруги на визначеному значенні. Його величина визначається трансформатором, які отримують напругу від генератора змінного струму. Для однофазного напруги домашньої мережі 220 В 50 Гц його сталевий сердечник має значні розміри і вага.

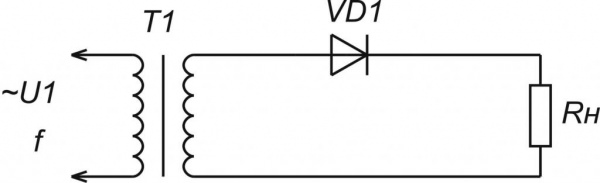

Схеми однополупериодных містять всього один напівпровідниковий діод, що пропускає тільки одну півхвилю синусоїдального змінного вхідного напруги.

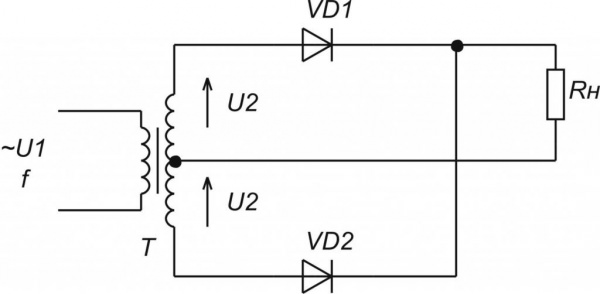

Двухполупериодные випрямлячі виконуються за мостовою схемою або по схемі з загальною точкою. В останньому випадку вторинна обмотка мережевого трансформатора має висновок від своєї середини. Ці випрямлячі являють собою паралельне включення двох однополупериодных випрямлячів. Вони діють на обидві напівхвилі синусоїди змінного вхідного напруги.

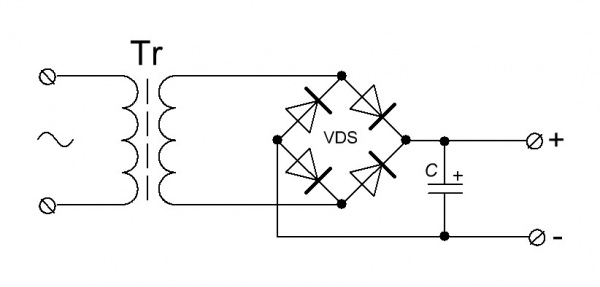

Мостова схема випрямляча є найбільш поширеною. З’єднання 4-х діодів в ній нагадує “квадрат”. До однієї з діагоналей підключається змінну напругу вторинної обмотки мережевого трансформатора. Навантаження включається в іншу діагональ “квадрата”. Їм буде вхідний елемент згладжуючого фільтра.
