Як підключати зарядку до комп’ютера?
Відгуки говорять про те, що на цьому моменті варто зупинитися детально, так як деякі моменти синхронізації ЗУ з комп’ютером, підключення зовнішнього температурного датчика, і в цілому окремі конструктивні особливості складні.

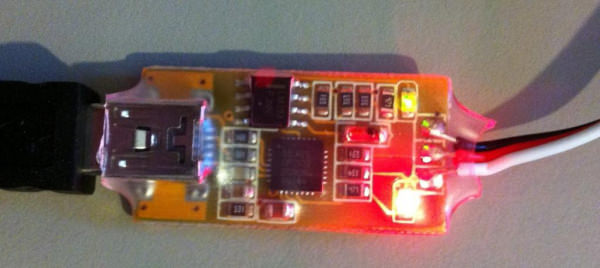

Як було відмічено раніше, IMax B6 можна під’єднати до наявного роз’єму через комп’ютер. Він розташовується на лівій стороні зарядки і захований в прорізи, що виділяється зовні від інших вентиляційних отворів. Щоб підключитися до ПК потрібно перехідник USB-UART, який працює по протоколу RS-232. У базовий комплект він не входить. За відгуками, на будь-якому радіоринку можна купити відповідний модуль.
Контакти в зарядному пристрої призначаються для наступного (зліва направо): Transmitted Data або передавальний лінія TX, +5 вольт і маса. Для підключення ЗУ з ПК потрібна тільки маса і лінія ТХ – харчування даний перехідник бере від ПК. Контакт ТХ підключається до контакту Received Data або RX – це приймаюча лінія перехідника. За відгуками користувачів, вся ця конструкція споруджується за 15 хвилин.
Далі потрібно завантажити та інсталювати драйвер CP210x_VCP, після чого встановити USB в Enable. Потім перехідник підключається до ЗУ і комп’ютера, а сама зарядка включається в мережу.
В диспетчері пристроїв та підпункті «Пристрої та принтери» з’являться повідомлення про те, що всі пристрої бачать один одного. Далі необхідно завантажити програму LogView. Краще всього вибрати версію 2.7.4.494. В ході інсталяції в рядку одного з вміщуються вікон вибирайте IMax B6AC. По завершенні цієї інсталяції треба перейти на вкладку Device і вибирати пункт Open port/recording. У отобразившемся вікні буде намальовано ваше ЗУ. Якщо зображено не воно, то слід відшукати потрібну позицію у списку, а нижче вказати СОМ порт, де повинен бути підключений USB-UART.
Тепер можна починати заряджання або розряджання акумуляторів, і додаток буде створювати таблиці, будувати графіки, надавати інформацію у формі стрілочних індикаторів, розраховувати струм, ємність, напругу і так далі.
Відгуки повідомляють про те, що варто відзначити наступне: якщо від’єднати від перехідника зарядку, на виході між масою і лінією ТХ, напруга коливається в діапазоні близько 5 вольт, а при додаванні перехідника просаджується.
Також на перехіднику може слабо блимати світлодіод по лінії RX. Як показала практика, цей світлодіод підключений до неї через опір на масу. Так реалізований дільник, тому напрузі і перехіднику не вистачає амплітуди для нормальної роботи. В цьому випадку доведеться зробити паяння або замінити перехідник. Відгуки кажуть, що після цих маніпуляцій система запрацює як треба.
