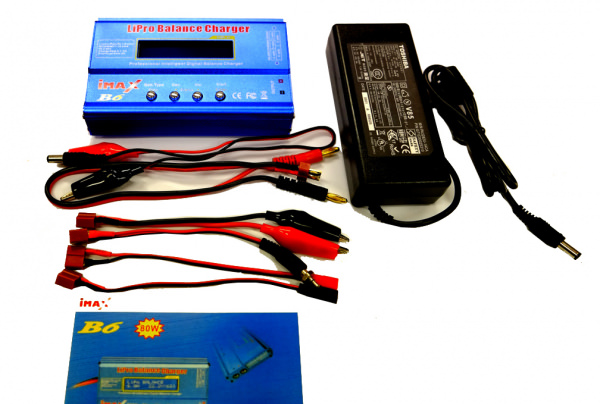

Які дроти входять в комплект?

Основний шнур – це провід, який повинен підключаться до зарядного пристрою, решта вже вважаються другорядними. Два шнури, які будуть використані при експлуатації девайса, мають маркуванням 18 AWG, однак діаметр основного з ізоляцією дещо товщі.

Провід для приєднання зовнішнього джерела живлення називається AWG22, решта – AWG24 і AWG22.

Кожен з шнурів відрізняється великою гнучкістю. До «крокодилам» вони припаяні, тому потрібно бути акуратніше при їх використанні.

Що всередині пристрою?

Зарядка для автомобільного акумулятора IMax B6 влаштована таким чином: для того, щоб оглянути всі, що знаходиться всередині, потрібно обов’язково зняти кришку і бічні стінки корпусу. Всі його деталі з обох сторін пофарбовані. Блок живлення девайса – це окремо взятий елемент. Він нагадує батарею від ноутбука, яка володіє парою дрібних отворів.

Корпус блока живлення склеєний дуже добре. Згідно з численними відгуками, до якості склеювання ніяких претензій немає. За відгуками про плату версії 1.9, виробленої 09.06.2017 року, йдеться про те, що зібрана вона відмінно, і має мінімумом флюсу на ділянці ручної пайки.

Зі зворотної сторони плати є тільки один видатний елемент – це IRFZ44, польовий n-канальний транзистор. Він створений по технології MOSFET (КМОН). Нагрівання від нього через термопрокладку відводиться до нижньої частини корпусу зарядки. Блок РК знімається, якщо його отпаять. Відігнувши його, ви побачите маркування мікроконтролера – це Atmega32a.
