Монтаж проектора

Після того, як ви визначилися, де розмістити відбивну поверхню, і перед тим, як встановити проектор, також необхідно вибрати місце для розміщення пристрою. Для цього доведеться трохи повправлятися в математиці.

Проекційне відстань

Величина, що визначає відстань між оптикою апарату і звуковідбивною площиною – це і є проєкційна відстань проектора (ПР). Для того, щоб впізнати його, спочатку потрібно заглянути в керівництво до агрегату. У ньому зазначено такий вид параметр, як величина проекційного відносини (ПО). Вона може зазначатися одним числом, або, для деяких моделей апаратів — діапазоном чисел. Для розрахунку (ПР) застосовується спеціальна формула, і виглядає вона так: ПР = ширина екрану (ШЕ) х (ПО).

В цю формулу допускається можливість підставляти будь-які одиниці вимірювання, за допомогою яких записується відстань. Це можуть бути сантиметри, дюйми і інші. Якщо у вас є, приміром, відбиваюча поверхня зі 100 – дюймовою діагоналлю (254 см), у той час, як прекційне відношення апарату знаходиться в межах від 1,4:1 до 2,8:1, то розміщувати агрегат можна в межах інтервалу від 355,6 см до 711,2 см від екрану (наприклад, ПР = 1,4 х 254 = 355,6 тощо).

Змінивши трохи вищевказану формулу, можна обчислити необхідну ширину екрану (ШЕ), якщо ви бажаєте, щоб обладнання було розміщено в певній точці кімнати.

Формула виглядає так: ШЕ = ПР / З. Наприклад, потрібна установка агрегату, щоб він знаходився не ближче 5 метрів від поверхні, що відбиває. У разі, коли щодо документації ПО коливається в межах від 1,4:1 до 2,8:1, то розрахунки проводяться так: ШЕ = 5 / 1,4 = 3,6, а також ШЕ = 5 / 2,8 = 1,8. Виходячи з результатів розрахунків, ви маєте право вибирати відбивну поверхню з шириною у межах від 1,8 до 3,6 метрів.

Читайте також: який вибрати проектор для домашнього кінотеатру.

Нюанси розміщення

Коли вже відомий діапазон відстані, прийміть рішення, де саме розмістити обладнання. Для цього розгляньте уважно кімнату, щоб знайти оптимальну точку монтажу. Але слід пам’ятати про деякі моменти.

• Крісла та дивани. Не рекомендується встановлювати обладнання над такою м’якою меблями, де будуть розташовуватися глядачі, особливо якщо воно володіє сильною гучністю або великою масою.
• Кабелі та розетки. При монтажі апарату слід перевірити довжину всіх проводів — вона повинна бути достатньою.
• Якість картинки. Слід враховувати, що при проектуванні якість зображення буде змінюватися, незалежно від того, що ви правильно зробили розрахунок інтервалу проекційної відстані. Чим більша відстань до відбиваючої поверхні, тим картинка буде виходити чіткіше і контрастніше. А якщо агрегат розташований ближче, то картинка буде яскравіше. Тому рекомендується перед остаточним монтажем протестувати апарат, тобто спробувати налаштовувати його на різних віддалях.

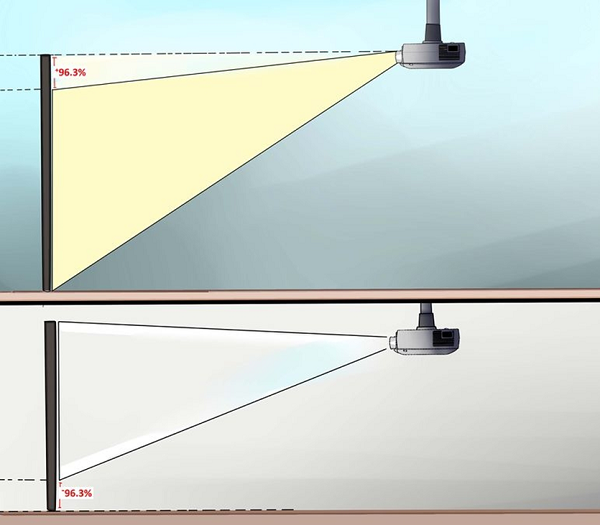

Вертикальне зміщення проектора (ВСП)

За допомогою цього параметра задається висота монтажу апарата. Від правильності розрахунку ВСП щодо габаритів екрану залежить якість проектованого зображення, а саме — його геометрія.

У кожної моделі апарату це значення може відрізнятися, тому ці цифри можна дізнатися з інструкції до агрегату. Наприклад, у ній може бути зазначено, що позитивний вертикальне зміщення у даного апарату дорівнює +96,3%, а негативне — -96,3%. Це значить, якщо показник має негативний знак, що картинка проектується нижче об’єктива, а якщо знак позитивний – вище оптики. Але, оскільки агрегати встановлюються перевернутими, то варто звертати особливу увагу позитивному значенню ВСП.

Багато апарати мають можливість регулювання об’єктива по вертикалі. Це позбавляє від необхідності переміщати сам апарат. При наявності даної функції, налаштуйте потрібну висоту установки агрегату, подвигав оптичний вузол.

Якщо оптика вашого пристрою не здатна переміщатися по вертикалі, то доведеться обчислювати висоту математично.

Обчислення висоти установки

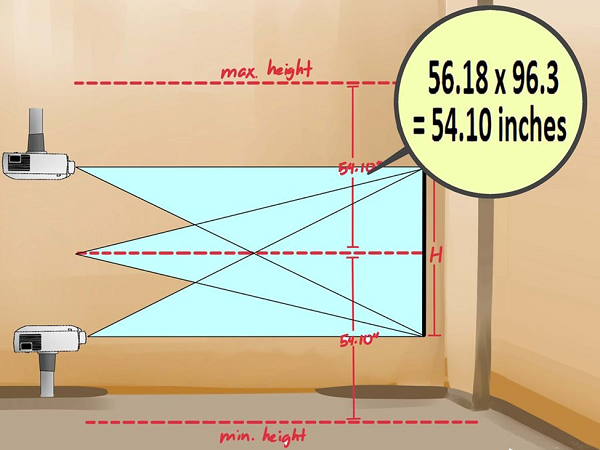

Щоб вирахувати висоту монтажу (ВМ), існує наступна формула: ВМ = ВСП х висота екрана. Для прикладу розрахунку можна взяти апарат зі значенням висоти зміщення, знаходяться в межах від -96,3% до +96,3%.

• У стандартному екрані зазвичай співвідношення сторін дорівнює 1,78:1. З цього випливає, що висота поверхні, що відбиває в 1,78 разів менше, ніж її ширина. Якщо взяти 100-дюймову відбивну поверхню, що має діагональ 254 см, а ширину 221,4 см, то вона буде мати висоту 124,4 см (221,4 / 1,78 = 124,4).
• Знаючи значення висоти відбивача, можна обчислити висоту монтажу (вм): вм = 96,3% х 124,4 = 119,8. Отриманий результат показує, що агрегат допустимо розмістити у будь-якому місці, на 119,8 см вище, або на стільки ж нижче центральної точки поверхні, що відбиває.
