Як обжати виту пару
Іноді довжини продається Ethernet-кабелю для підключення далеко стоять один від одного ПК недостатньо. У цій ситуації можна придбати:
- виту пару в бухтах 25, 50 метрів і т. д. і провести самостійне обтиснення її роз’ємів;

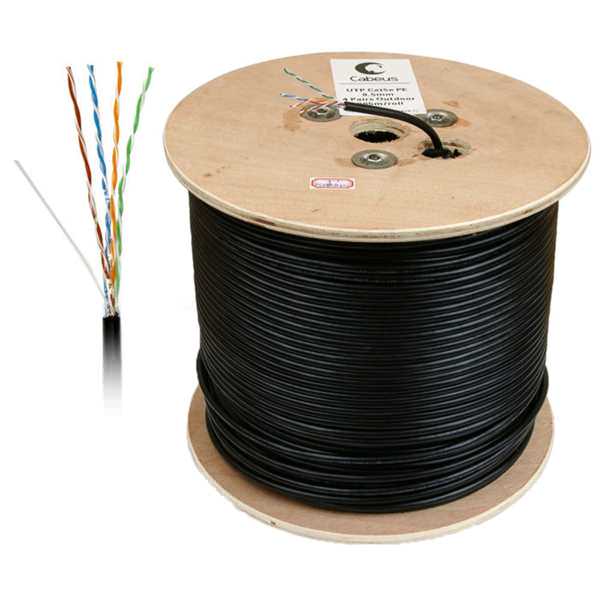

Кабель витої пари в бухті
Довідка! Слід пам’ятати, що максимальна довжина сегмента витої пари 5-ї категорії між підсилювачами сигналу (напр., між ПК і точкою доступу) становить не більше 100 метрів;
- для обтиску кабелю потрібно 2 роз’єми RJ-45. Однак, краще відразу придбати 5-6 роз’ємів з-за можливих помилок обтиснення;

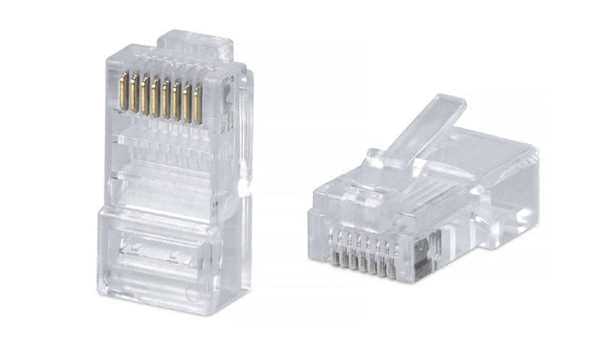

Роз’єми RJ-45
- необхідно також мати в наявності спеціальний обжимний інструмент – «кримпер» або «обжимник».

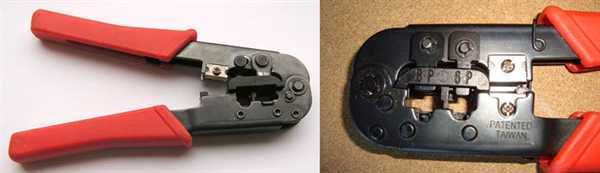

Спеціальний обжимний інструмент – «кримпер»
Стандарти обтиснення
Існує два варіанти обтиснення витої пари:
- TIA/EIA-568A.

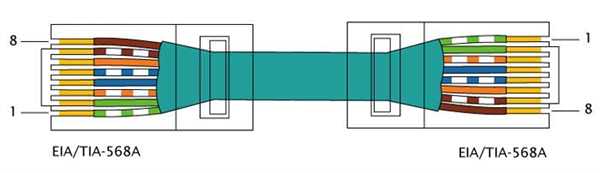

Схема обтиснення витої пари TIA-EIA-568A
- TIA/EIA-568B.

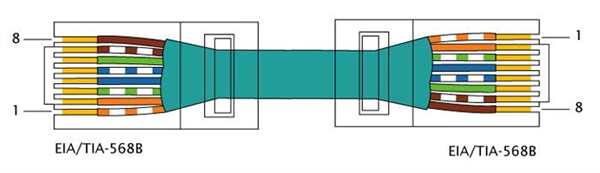

Схема обтиснення витої пари IA-EIA-568B
Довідка! Якщо необхідно обжати кросовий кабель, з одного боку роз’єм обжимається по стандарту 568A, а з іншого 568B.
Процес обтиску кабелю Ethernet

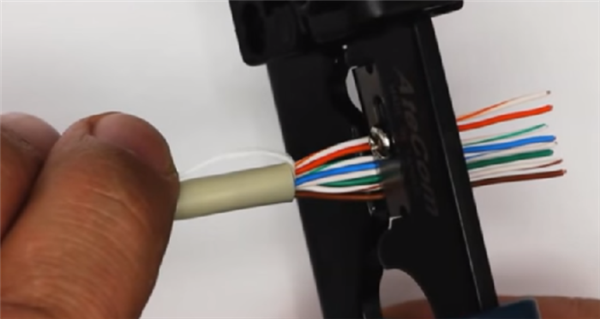

Крок 1. Відступити від зрізу кабелю на 3-5 см, акуратно надрізати зовнішню оболонку і зняти її.

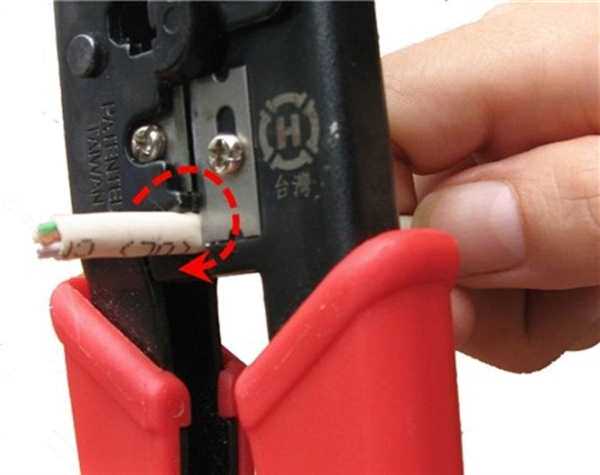

Акуратно надрізаємо зовнішню оболонку, відступивши від краю на 3-5 см, знімаємо її
Крок 2. Розплести скрутки, і розташувати провідники в необхідному для обтиску порядку. Нейлонову нитку або екран з фольги відвести назад.
Расплетаем скрутки, маємо провідники в необхідному для обтиску порядку

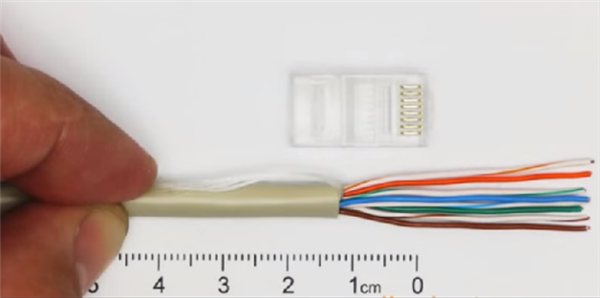

Крок 3. Відступити від краю зовнішньої оболонки 12-14 мм і зрізати кінці провідників перпендикулярно осі кабелю.
Відступаємо від краю зовнішньої оболонки 12-14 мм, зрізаємо кінці провідників

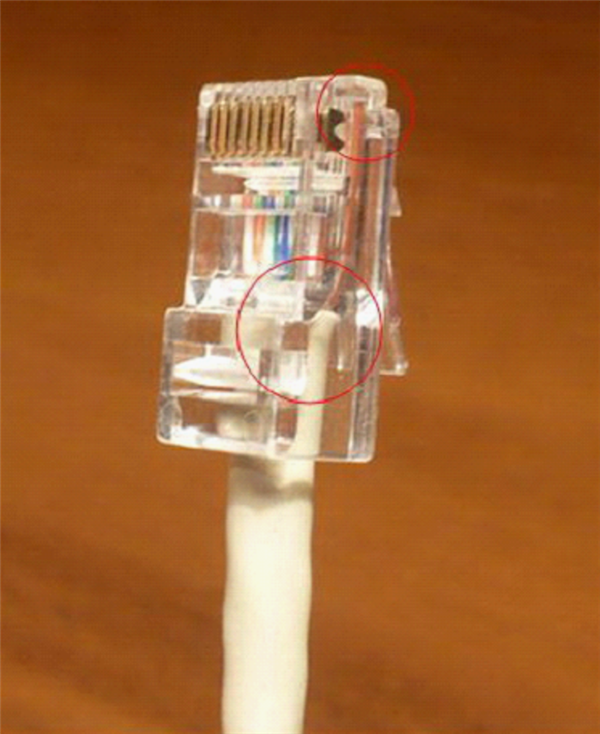

Крок 4. Вирівняти провідники і вставити в роз’єм RJ-45 так, щоб вони дійшли до передній його частині. Зовнішня оболонка кабелю повинна зайти всередину роз’єму за фіксуючу пластикову засувку.
Вирівнюємо провідники, вставляємо їх у гніздо RJ-45
Примітка! Вставляти кабель в роз’єм потрібно з певним зусиллям.

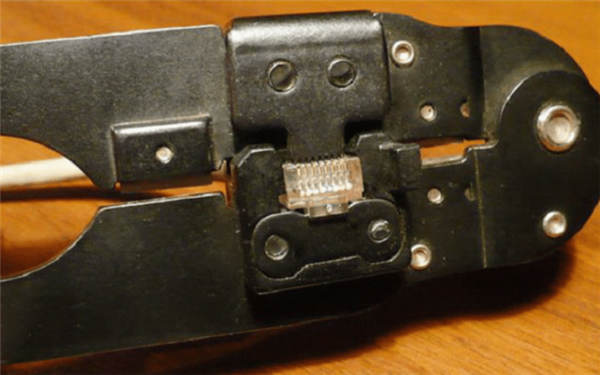

Крок 5. Вставити роз’єм RJ-45 в гніздо крімпер «8Р» до упору.
Вставляємо роз’єм RJ-45 в гніздо крімпер «8Р» до упору

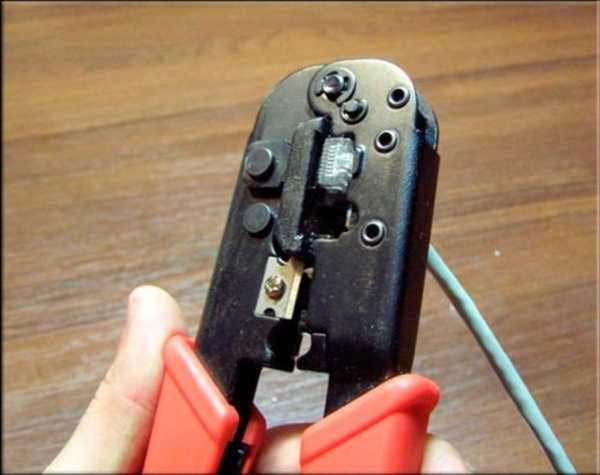

Крок 6. Стиснути ручки обжимника з зусиллям до виразного клацання на інструменті.
Стискаємо ручки обжимника з зусиллям до виразного клацання на інструменті
Роз’єм RJ-45 обтиснутий.
Перевірка обтиску кабелю
Якщо в наявності є Lan-тестер, можна відразу ж перевірити обтиснення кабелю Ethernet.
Вставити кабель в роз’єми тестера і натиснути кнопку перевірки. Послідовно синхронно спалахуючі індикатори покажуть наявність контакту і правильність з’єднання жил.

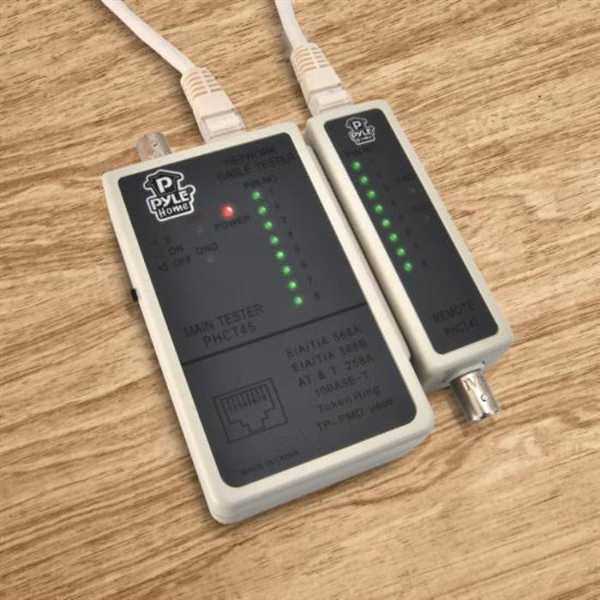

Вставляємо кабель в роз’єми тестера і натискаємо кнопку перевірки
Відсутність світіння або світіння іншого кольору покаже обрив провідника, перехрещення чи замкнутою накоротко жилу. При наявності дефектів обтиску необхідно зрізати роз’єми і обжати кабель знову.
