Прямий або перехресний кабель
Один з основних питань підключення ПК за допомогою кабелю Ethernet – це який тип кабелю, прямий (straight) або перехресний (крос, crossover), необхідно використовувати.
Щоб з’ясувати це, потрібно визначити, які пристрою кабель буде з’єднувати:
- Влаштування одного типу, наприклад, два персональних комп’ютера.
З’єднання кабелем двох персональних комп’ютерів

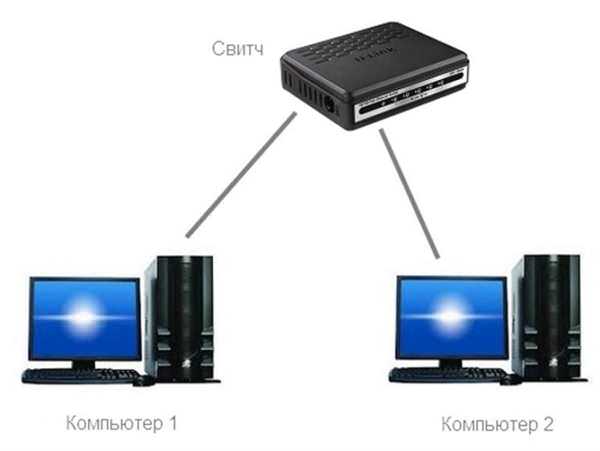

- Пристрої різного типу, наприклад, комп’ютер і роутер або комп’ютер і комутатор Ethernet.
З’єднання кабелем пристроїв різного типу

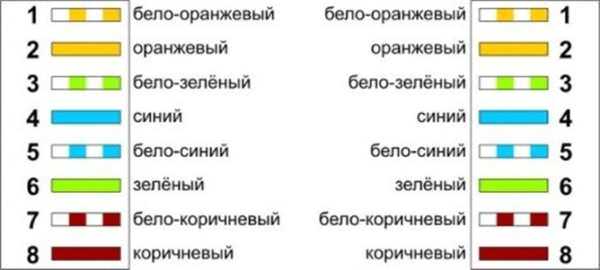

У прямому кабелі з’єднання (терморегулятори) контактів на обох його кінцях однакові (1-1 2-2 тощо). Такий тип кабелю використовується для передачі, але не для обміну даними між пристроями.
Натискаємо правою клавішею мишки на утиліті, клацаємо по рядку «Запуск від імені адміністратора»
У кросове кабелі передавальна пара на одному його кінці з’єднана з приймаючою парою на іншому (терморегулятори 1-3, 2-6), тобто з’єднання контактів у кабелі «перекреснуты», що забезпечує обмін даними між двома пристроями.
Кросовий кабель використовується «перехресне» з’єднання контактів
Примітка! Колір контактів у прикладах вказує на колір ізолюючої оболонки провідників кабелю.
Багато пристрою сьогодні підтримують інтерфейс портів Auto-MDI-X), де передача даних налаштовується автоматично.
Довідка! Якщо у підключенні хоча б одне з пристроїв підтримує Auto-MDI(X), це виключає обов’язкове застосування певного типу кабелю перехресного або прямого.
