Як зєднати два компютери між собою через мережевий кабель — докладна інструкція

Передача даних між пристроями – одне з найважливіших застосувань персонального комп’ютера. Ефективним і недорогим способом з’єднання декількох ПК є використання мережевого (LAN, Ethernet) кабелю «вита пара».

Як з’єднати два комп’ютери між собою через мережевий кабель

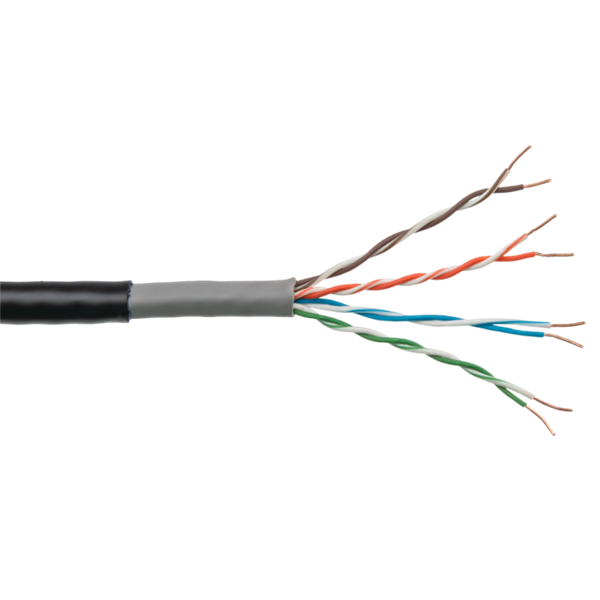

Ethernet-кабель кручена пара

Кабель вита пара складається з восьми мідних, переплетених попарно, укладених в пластикову оболонку провідників, іноді з екрануванням у вигляді алюмінієвої фольги або сітки. Зовні кабель має зовнішню оболонку з ПВХ.

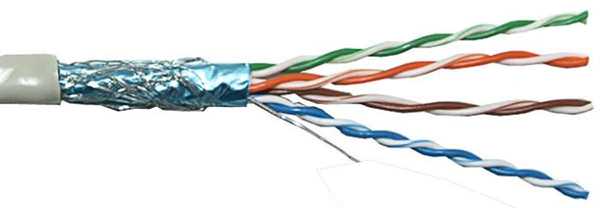

Ethernet-кабель вита пара з екрануванням у вигляді алюмінієвої фольги

Ethernet-кабель вита пара з екрануванням у вигляді обплетення

Переплетення і екранування пар застосовується для зменшення кількості перешкод на кабелі і збільшення швидкості передачі даних. Кабель має позначення UTP (неекранована) і FTP (екранована вита пара).

Існує сім категорій кабелю, що визначають його пропускну здатність. Для побудови локальних мереж, використовуваних для передачі даних між ПК, використовується кабель не нижче 5-ї категорії.

Для підключення двох ПК використовується кабель не нижче 5-ї категорії

Прямий або перехресний кабель

Один з основних питань підключення ПК за допомогою кабелю Ethernet – це який тип кабелю, прямий (straight) або перехресний (крос, crossover), необхідно використовувати.

Щоб з’ясувати це, потрібно визначити, які пристрою кабель буде з’єднувати:

  1. Влаштування одного типу, наприклад, два персональних комп’ютера.

    З’єднання кабелем двох персональних комп’ютерів

  2. Пристрої різного типу, наприклад, комп’ютер і роутер або комп’ютер і комутатор Ethernet.

    З’єднання кабелем пристроїв різного типу

У прямому кабелі з’єднання (терморегулятори) контактів на обох його кінцях однакові (1-1 2-2 тощо). Такий тип кабелю використовується для передачі, але не для обміну даними між пристроями.

Натискаємо правою клавішею мишки на утиліті, клацаємо по рядку «Запуск від імені адміністратора»

У кросове кабелі передавальна пара на одному його кінці з’єднана з приймаючою парою на іншому (терморегулятори 1-3, 2-6), тобто з’єднання контактів у кабелі «перекреснуты», що забезпечує обмін даними між двома пристроями.

Кросовий кабель використовується «перехресне» з’єднання контактів

Примітка! Колір контактів у прикладах вказує на колір ізолюючої оболонки провідників кабелю.

Багато пристрою сьогодні підтримують інтерфейс портів Auto-MDI-X), де передача даних налаштовується автоматично.

Довідка! Якщо у підключенні хоча б одне з пристроїв підтримує Auto-MDI(X), це виключає обов’язкове застосування певного типу кабелю перехресного або прямого.

З’єднання двох ПК через виту пару

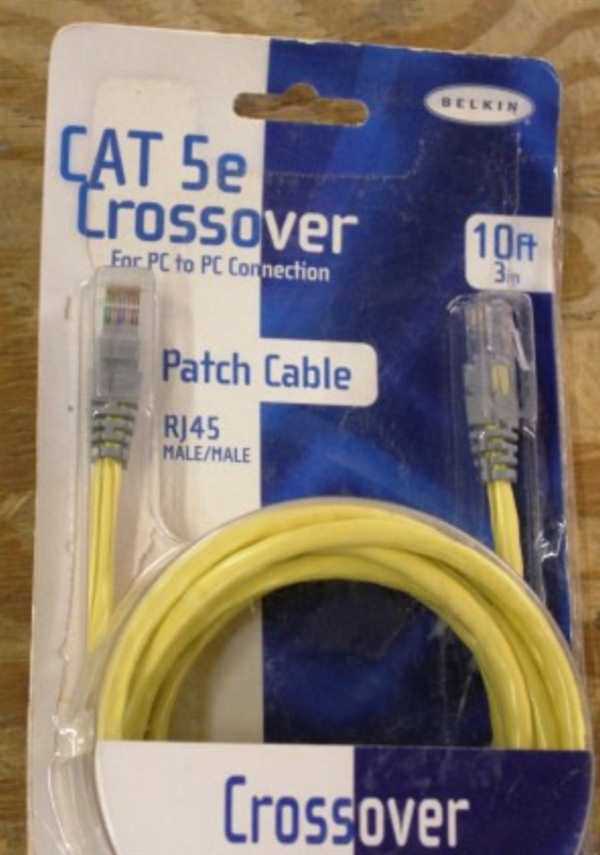

Для прямого підключення двох ПК краще придбати кросовий кабель потрібної довжини, щоб уникнути непорозумінь. Далі необхідно з’єднати комп’ютери цим кабелем.

Крок 1. Знайти на панелі комп’ютерів роз’єм RJ-45 для підключення мережевого кабелю. Цей роз’єм є практично на будь-якому ПК або ноутбуці.

Знаходимо на панелі комп’ютерів роз’єм RJ-45 для підключення мережевого кабелю

Крок 2. Вставити в роз’єм штекер кабелю Ethernet до клацання, зв’язавши їм два комп’ютера.

Вставляємо у гніздо штекер кабелю Ethernet до клацання, зв’язавши їм два комп’ютера

Апаратне підключення ПК на цьому завершено.

Програмна налаштування з’єднання

Для налаштування з’єднання ПК потрібно перевести їх у спільну робочу групу.

Крок 1. Натиснути на клавіатурі першого ПК поєднання клавіш «Win+R» («Win» знаходиться праворуч від «Ctrl»). Надрукувати у полі «sysdm.cpl» і натиснути «ОК».

Друкуємо в полі команду «sysdm.cpl», натискаємо «ОК»

Крок 2. В «Властивостях системи» клацнути на закладці «Ім’я комп’ютера» і натиснути «Змінити».

Клацаємо на закладці «Ім’я комп’ютера» і натиснути «Змінити»

Крок 3. Придумати і набрати в рядку ім’я «робочої групи» англійськими літерами. У рядку «Ім’я комп’ютера» можна залишити попередню назву ПК або вибрати будь-яке інше. Натиснути «ОК».

Набираємо в рядку ім’я «робочої групи» англійськими літерами, тиснемо «ОК»

Крок 4. Перезавантажити ПК, щоб зроблені налаштування вступили в силу.

Перезавантажуємо комп’ютер

Крок 5. Після перезавантаження натиснути на клавіатурі «Win+R» і набрати у полі «control». Натиснути «ОК».

Набираємо в полі «control», натискаємо «ОК»

Крок 6. Клацнути «Перегляд стану…», якщо вказано «Категорія», або «Центр управління…», якщо активовано «Значки».

При значенні «Категорія» в режимі «Перегляд» клацаємо по посиланню «Перегляд стану…»

Якщо в режимі «Перегляд» виставлені «Великі значки», клацаємо по посиланню «Центр управління…»

Крок 7. Клацнути «Зміна адаптера…».

Клацаємо «Зміна адаптера…»

Крок 8. Клацнути на «Підключення по мережі…» і вибрати «Властивості».

Клацаємо на «Підключення по мережі…», вибираємо «Властивості»

Крок 9. Клацнути вкладку «Мережа», вибрати клацанням «TCP/IPv4» і клацніть «Свойства».

Клацаємо вкладку «Мережа», вибираємо клацанням «TCP/IPv4», клацаємо «Властивості»

Крок 10. Вказати IP-адресу 192.168.0.1 (маска 255.255.255.0). Натиснути «ОК». Настроювання першого ПК завершена.

Вказуємо IP-адресу 192.168.0.1 (маска 255.255.255.0), натискаємо «ОК»

Крок 11. ПовторитиКроки 1-10» на іншому ПК, вказавши таке ж ім’я «робочої групи», але вписавши IP-адреса 192.168.0.2 (маска 255.255.255.0).

Дані для налаштування двох підключених комп’ютерів через кабель

Налаштування доступу до ПК

Щоб обмінюватися даними між ПК, потрібно дати дозвіл на доступ до своїх файлів і папок.

Крок 1. В «Центр управління мережами…» (див. Кроки 5-6 попереднього розділу) клацнути «Змінити додаткові параметри…».

Клацаємо «Змінити додаткові параметри…»

Крок 2. Розкрити всі мережеві профілі у випадаючому списку і включити всі дозволи на виявлення, доступ і керування ПК.

Розкриваємо всі мережеві профілі у випадаючому списку, включаємо всі дозволи на виявлення, доступ і керування ПК

Крок 3. Промотав в низ списку, вибрати відключення парольного захисту. Натиснути «Зберегти зміни».

Промотав в низ списку, вибираємо відключення парольного захисту, натискаємо «Зберегти зміни»

Крок 4. Виконати Кроки 1-3 на іншому ПК.

Тепер можна переглянути підключені ПК в категорії «Мережа».

Крок 1. Двічі клацнути на робочому столі значок «мій комп’ютер».

Двічі клацаємо на робочому столі значок «мій комп’ютер»

Крок 2. Клацнути зліва на значку «Мережа».

Клацаємо зліва на значку «Мережа»

З’явиться значок, що позначає інший ПК в мережі.

У вікні «Мережа» відображається значок, що позначає інший ПК в мережі

Далі, налаштувавши доступ до конкретних папок, можна буде обмінюватися файлами між ПК.

Перевірка з’єднання

Правильність підключення ПК один до одного можна перевірити командою ping, наприклад, з допомогою ПК, у якого вказаний IP-адреса 192.168.0.2.

Крок 1. Натиснути «Win+R», надрукувати «cmd» і натиснути «ОК».

Друкуємо «cmd», натискаємо «ОК»

Крок 2. Ввести у вікні: ping 192.168.0.1 і натиснути «Enter» на клавіатурі. З’являться рядки, що починаються «Reply from…» («Відповідь…»). Це означає, що ПК «бачить» інший ПК, і з’єднання встановлено.

Вводимо у вікні «ping 192.168.0.1», натискаємо «Enter»

Якщо отримано повідомлення «Request timed out…» («Перевищено інтервал…»), це означає, що зв’язок між ПК. У такій ситуації необхідно перевірити всі налаштування, зазначені вище.

Примітка! Мережеве з’єднання також може блокуватися брандмауером (файрволом) Windows або встановленим на ПК антивірусом. Крім цього, несправними можуть бути Ethernet-кабель або мережеві плати ПК.

Доступ з виходом в Інтернет

Мережне з’єднання з виходом двох ПК в Інтернет можна налаштувати, якщо на одному з ПК встановлена додаткова мережева плата і налаштована роздача Інтернет.

Після фізичного з’єднання ПК, крім параметрів, зазначених вище, також потрібно буде вказати номер шлюзу в налаштування протоколу TCP/IPv4 на обох ПК.

Крок 1. Відкрити налаштування «Підключення по локальній мережі» правою клавішею миші і вибрати «Властивості» (див. Кроки 5-8 у «Програмна настройка з’єднання»).

Відкриваємо налаштування «Підключення по локальній мережі» правою кнопкою миші, вибираємо «Властивості»

Крок 2. Вказати шлюз 192.168.0.1, якщо Інтернет налаштований на ПК з IP-адресу 192.168.0.1.

Крок 3. Виконати «Кроки 1-2» на іншому ПК.

Налаштування двох комп’ютерів з можливістю «роздачі» інтернету

З’єднання з Інтернетом налаштоване.

Як обжати виту пару

Іноді довжини продається Ethernet-кабелю для підключення далеко стоять один від одного ПК недостатньо. У цій ситуації можна придбати:

  • виту пару в бухтах 25, 50 метрів і т. д. і провести самостійне обтиснення її роз’ємів;

    Кабель витої пари в бухті

    Довідка! Слід пам’ятати, що максимальна довжина сегмента витої пари 5-ї категорії між підсилювачами сигналу (напр., між ПК і точкою доступу) становить не більше 100 метрів;

  • для обтиску кабелю потрібно 2 роз’єми RJ-45. Однак, краще відразу придбати 5-6 роз’ємів з-за можливих помилок обтиснення;

    Роз’єми RJ-45

  • необхідно також мати в наявності спеціальний обжимний інструмент – «кримпер» або «обжимник».

    Спеціальний обжимний інструмент – «кримпер»

Стандарти обтиснення

Існує два варіанти обтиснення витої пари:

  1. TIA/EIA-568A.

    Схема обтиснення витої пари TIA-EIA-568A

  2. TIA/EIA-568B.

    Схема обтиснення витої пари IA-EIA-568B

Довідка! Якщо необхідно обжати кросовий кабель, з одного боку роз’єм обжимається по стандарту 568A, а з іншого 568B.

Процес обтиску кабелю Ethernet

Крок 1. Відступити від зрізу кабелю на 3-5 см, акуратно надрізати зовнішню оболонку і зняти її.

Акуратно надрізаємо зовнішню оболонку, відступивши від краю на 3-5 см, знімаємо її

Крок 2. Розплести скрутки, і розташувати провідники в необхідному для обтиску порядку. Нейлонову нитку або екран з фольги відвести назад.

Расплетаем скрутки, маємо провідники в необхідному для обтиску порядку

Крок 3. Відступити від краю зовнішньої оболонки 12-14 мм і зрізати кінці провідників перпендикулярно осі кабелю.

Відступаємо від краю зовнішньої оболонки 12-14 мм, зрізаємо кінці провідників

Крок 4. Вирівняти провідники і вставити в роз’єм RJ-45 так, щоб вони дійшли до передній його частині. Зовнішня оболонка кабелю повинна зайти всередину роз’єму за фіксуючу пластикову засувку.

Вирівнюємо провідники, вставляємо їх у гніздо RJ-45

Примітка! Вставляти кабель в роз’єм потрібно з певним зусиллям.

Крок 5. Вставити роз’єм RJ-45 в гніздо крімпер «8Р» до упору.

Вставляємо роз’єм RJ-45 в гніздо крімпер «8Р» до упору

Крок 6. Стиснути ручки обжимника з зусиллям до виразного клацання на інструменті.

Стискаємо ручки обжимника з зусиллям до виразного клацання на інструменті

Роз’єм RJ-45 обтиснутий.

Перевірка обтиску кабелю

Якщо в наявності є Lan-тестер, можна відразу ж перевірити обтиснення кабелю Ethernet.

Вставити кабель в роз’єми тестера і натиснути кнопку перевірки. Послідовно синхронно спалахуючі індикатори покажуть наявність контакту і правильність з’єднання жил.

Вставляємо кабель в роз’єми тестера і натискаємо кнопку перевірки

Відсутність світіння або світіння іншого кольору покаже обрив провідника, перехрещення чи замкнутою накоротко жилу. При наявності дефектів обтиску необхідно зрізати роз’єми і обжати кабель знову.

Відео — Як підключити 2 комп’ютера через Lan Кабель
