Типи термоперетворювачів опору

Три основні категорії датчиків RTD – це тонкоплівкові, дротяні та спіральні елементи. У той час як ці типи є найбільш широко використовуються в промисловості, застосовуються інші більш екзотичні форми: наприклад, вуглецеві резистори використовуються при наднизьких температурах (від -173 °C до -273 °C).

Вуглецеві резисторні елементи дешеві і поширені. Вони мають дуже відтворювані результати при низьких температурах. Також є найбільш надійною формою при екстремально низьких температурах. Як правило, вони не страждають від значного гістерезису або тензометричних ефектів.

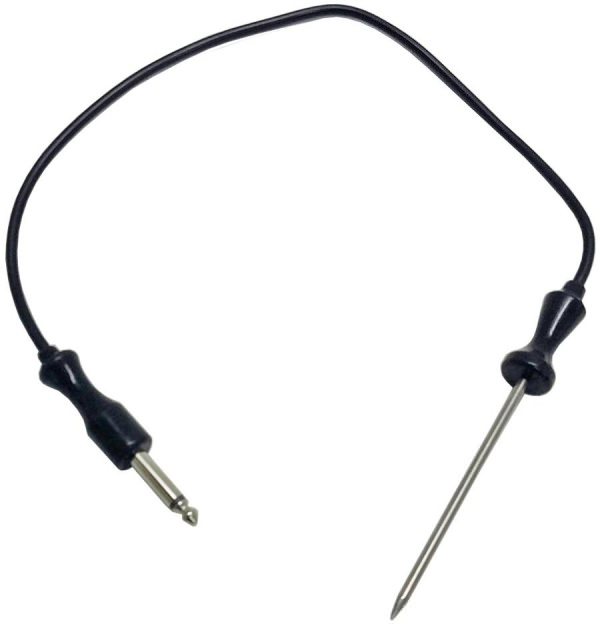

В елементах без натягу використовується дротяна котушка, мінімально підтримувана в герметичному корпусі, заповненому інертним газом. Ці датчики працюють до 961,78 °C і використовуються в SPRT, які визначають ITS-90. Вони складаються з платинового дроту, без натягу намотаною на опорну конструкцію, тому елемент може вільно розширюватися і стискуватися в залежності від температури. Вони дуже чутливі до ударів і вібрації, так як петлі платини можуть розгойдуватися взад і вперед, викликаючи деформацію. Типовий приклад – термоперетворювач опору pt100.
