Характеристики сполук

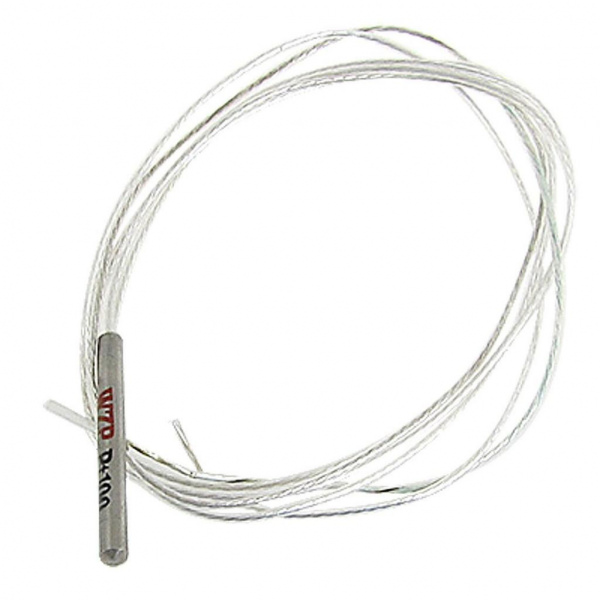

Чиста платина має α = 0,003925 Ω / (Ω · ° C) в діапазоні від 0 до 100 °C і використовується при створенні RTD лабораторного рівня. І, навпаки, два широко визнаних стандарту для промислових термоперетворювачів опору IEC 60751 і ASTM E-1137 визначають α = 0,00385 Ом / (Ом · °C). До того, як ці стандарти отримали широке поширення, використовувалося кілька різних значень. Ще можна знайти більш старі датчики, виготовлені з платини, які мають α = 0,003916 Ом / (Ом · °C) і 0,003902 Ом / (Ом · °C).

Ці різні значення α для платини досягаються легуванням: в основному, обережно вводячи домішки в платину. Останні, додані під час цього процесу, впроваджуються в гратчасту структуру платини і призводять до іншої кривої R відносно T і, отже, до значення α.

Принцип роботи

Щоб охарактеризувати залежність R від T для будь-якого RTD в діапазоні температур, який представляє собою запланований діапазон використання, калібрування повинна виконуватися при градусах, відмінних від 0 °C до 100 °C. Це необхідно для задоволення вимог налаштування.

Хоча RTD вважаються лінійними в роботі, необхідно довести, що вони точні відносно температур, при яких вони будуть фактично використовуватися (див. “Подробиці” опції калібрування порівняння). Два поширені методи калібрування – це з фіксованою комою і порівняння.
