Решітки ГЦК, ОЦК, ГПУ

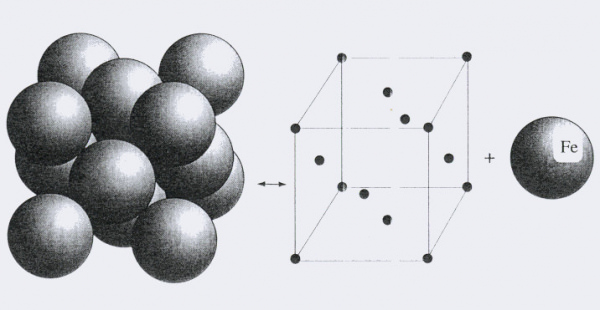

Вивчаючи кристалічна будова металів, охарактеризуємо докладніше кожен тип кристалічної решітки. Почнемо з ГЦК. Вона показана нижче на малюнку.

Як видно, це сітка являє собою кубик, в якому атоми розташовані в його вершинах і центрах всіх шести граней. Застосовуючи методи кристалографії, нескладно показати, що для отримання такої решітки в просторі досить всього чотирьох атомів і векторів трансляцій, співпадаючих з ребрами куба.

Прикладами металів, які кристалізуються в ГЦК, є алюміній, мідь, золото і срібло. Залізо утворює ГЦК гратку тільки при високих температурах.

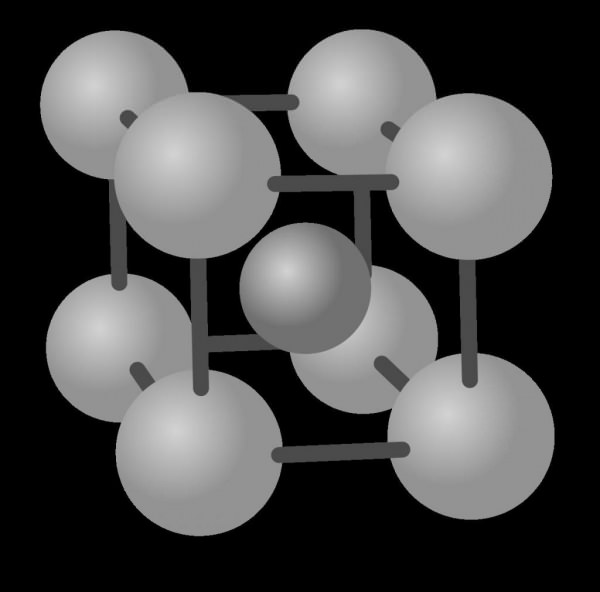

ОЦК-решітка показана нижче.

Ми бачимо, що вона відповідає кубика, у вершинах і в центрі якого знаходиться атом. Всього два атома необхідно, щоб в прямокутних декартових координатах побудувати ОЦК решітку. Такі метали, як ванадій, тантал, ніобій, вольфрам мають саме цю кристалічну структуру.

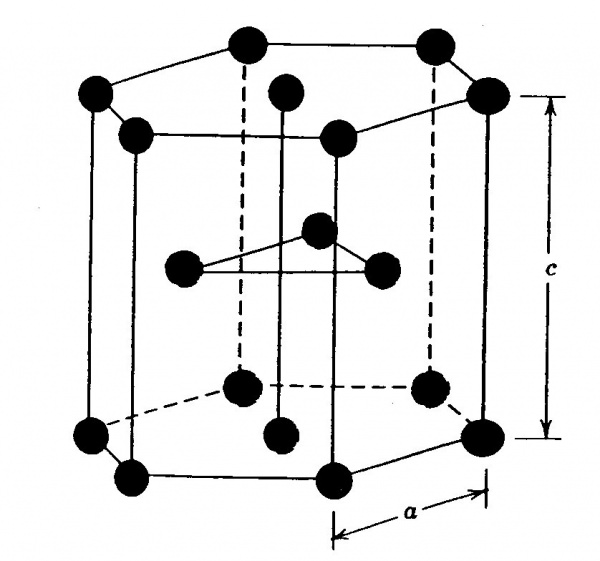

Нарешті, ГПУ решітка. Вона представлена нижче на малюнку.

Ця кристалічна решітка металів відрізняється від двох попередніх тим, що вона в просторі утворює не куб, а правильну шестикутну призму, яка складається з шести атомів. В даній структурі кристалізуються такі елементи, як титан, цирконій, магній і кобальт.
