Система захисту

Нагрівальні елементи електрочайник встановлюються в процесі складання на заводі виробнику і залежать від його обсягу: ТЕН потужність варіюється в межах 0,5—2,5 кВт. Вони при нагріванні виділяють велику кількість тепла, тому щоб уникнути виникнення пожежі, конструктори передбачили ефективний захист від перегрівання.

Круглі біметалічні пластини використовуються як температурні датчики, в центрі зроблена спеціальна вибірка. Вони повинні щільно прилягати до нижньої частини чайника, для кращої тепловіддачі їх поверхню змащують пастою з відмінними теплопровідними властивостями.

При проведенні будь-якої складності ремонту цю змащення видаляти не рекомендується.

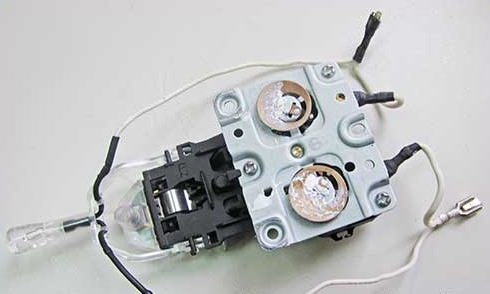

Температурний датчик

Пластина зібрана з двох різних за коефіцієнтом температурного розширення металів, міцно склеєних між собою. При сильному нагріванні вона згинається за рахунок різного розширення металів.

Для вимикання приладу біметалічну пластину пов’язують з контактами за допомогою керамічного штока наступним чином: один кінець його впирається в диск, а другий — підпирає пластину контактної групи. Механізм дії досить простий: пластина згинається, шток приходить в рух і контакти відключаються.

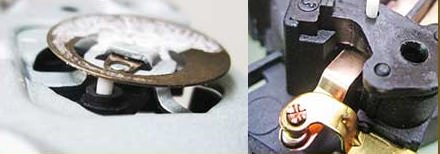

Керамічний шток і біметалічна пластина

У такого виду захисту є тільки один негативний нюанс: після остигання мембрана повертається в початковий стан, і контакти можуть замкнутися – ТЕН почне нагрівання. Щоб електрочайник не зміг включатися самостійно, встановлюють два таких диска: один працює в системі захисту від перегріву, другий пов’язаний безпосередньо з вимикачем і повністю відключає прилад від напруги мережі.
