Для управління сучасними гаджетами вже немає необхідності натискати на кнопки, досить просто торкнутися екрана. Це стало можливим завдяки тачскрін (в середовищі фахівців называюты просто «тач» або «тач панель»), який став невід’ємною частиною смартфонів і планшетів, в тому числі Айфонів і Айпадів. Не дивно, що з-за частого використання він нерідко виходить з ладу і стає головним болем для власника апарату. Якщо розуміти, що з себе представляє цей компонент і за якими принципами працює, то можна швидко виявити несправність і уникнути незручних ситуацій при зверненні в сервісний центр.

Що таке тачскрін

Цей термін утворився від двох англійських слів — touch screen, що буквально перекладається як «сенсорний екран». Історія його появи тривала і відбувалася в кілька етапів. Перший у світі керований пальцем дисплей придумав і описав у своїх наукових роботах американець Е. А. Джонсон в 1965 році. П’ятьма роками пізніше Доктор Семюель Херст у ході експериментів розробив резистивний сенсорний екран, а саме фізичне виробництво продукту почалося лише в 1973 році.

В даний час жителі міст мають справу з сенсорними панелями практично щодня: ними обладнані не тільки смартфони і планшети, але і банкомати, довідкові термінали та пункти прийому платежів. Тачскрін з’єднується з дисплеєм і чутливо реагує на будь-які дотики. Його можна охарактеризувати як пристрій введення інформації, який служить для заміни клавіатури.

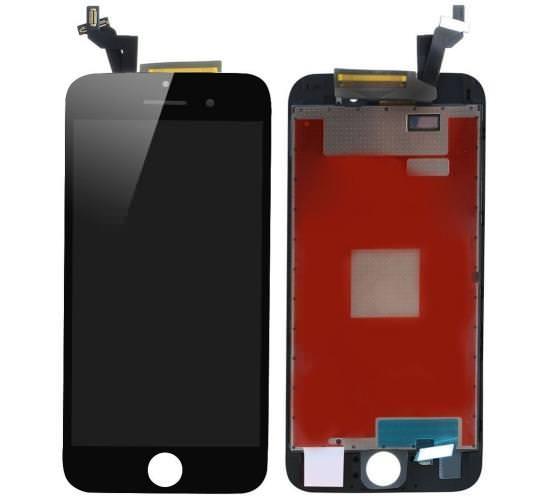

Важливо знати, що тачскрін — це лише частина загальної конструкції, відповідальна тільки за сенсор. Для передачі зображень використовується дисплей, який представляється собою рідкокристалічну матрицю. Єдність цих двох елементів називається дисплейним модулем, який є практично головним компонентом будь-якого високотехнологічного пристрою.

Принцип роботи сенсорної панелі

Принцип роботи тачскріна простий — будь-які дотики до нього викликають якусь функцію або тягнуть за собою певні дії. Фізичні особливості його роботи безпосередньо залежать від виду сенсорної панелі. Всього їх сім, але найбільш поширеними на сьогоднішній день є три з них.

Що робити, якщо Айфон або Айпад заблокований і просить підключитися до Айтюнс

Резистивний сенсорний екран

Самий дешевий у виробництві, стійкий до забруднень і перепадів температур. Складається з скляної панелі і пластиковою мембрани, між якими розташовуються ізолятори. Будь-яке натискання призводить до того, що скло продавлює мікро-ізолятор, а мембрана з панеллю замикаються. Після цього спеціальний контролер зчитує зміни і перетворює їх в координати дотику. Слабкі сторони цієї моделі — низький показник світлопропускання, недовгий термін служби і високий ризик пошкодження при падінні.

Ємнісний екран

Більш надійний і довговічний, але вразливий для негоди, води і забруднень. У ньому використовується спеціальне сенсорне скло, покрите резистивним матеріалом. Через нього проходить змінний струм, який подається розташованими по кутах екрана електродами. Тобто, при дотику до тачскрін відбувається витік струму, фиксирующаяся спеціальними датчиками. Вони реєструють на ці зміни і передають в контролер.

Сенсор на поверхнево-акустичних хвилях

Один з найбільш складно влаштованих екранів. Особливість його роботи в тому, що в товщі скла відбуваються ультразвукові коливання. При натисканні на тачскрін хвилі поглинаються і перетворюються в електричний сигнал, який потім передається контролеру. Перевагою даної технології є довгий термін служби, який дорівнює не менше 45 мільйонів торкань. Головний же недолік — екран дуже чутливий до забруднень і електромагнітних перешкод.

На додаток до цього можна виділити ще кілька різновидів сенсорних панелей. До них відносяться:

• Проекційно-ємнісні. На внутрішній стороні таких екранів є сітка електродів, при натисканні утворює конденсатор, ємність якого вимірюють датчики електроніки.
• Інфрачервоні. По їх краях розташовуються светоизлучатели і приймачі в ІЧ-діапазоні, при торканні екрану частина світла перекривається і тим самим визначається місце натискання.
• Танзометрические. Базуються на простої фіксації деформації екрану, стійкі до пошкоджень і часто встановлюються на вулиці.
• Індукційні. Всередині них є котушка індуктивності та проводу, при торканні такого екрану спеціальним інструментом відбувається зміна напруга існуючого магнітного поля.

Як користуватися секретними кодами для Андроїд – популярні та корисні комбінації

Як перевірити тачскрін

Сенсорна панель може некоректно працювати як при фізичному пошкодженні мобільного пристрою, так і без видимих на те причин. На те, що проблема саме в сенсорі вказують наступні фактори:

• виникнення тріщин на поверхні екрана;
• відсутність реакції на дотики та натискання;
• часткова реакція на дотик: наприклад, не працює тільки нижня частина екрану;
• некоректне сприйняття та обробка повідомлень: наприклад, дотик до одній ділянці, а відгук у протилежному.



Причин подібної несправності може бути кілька:

1. Забруднення дисплея. Якщо вчасно не протирати сенсор спеціальними засобами, то в ході експлуатації він рясно покривається відбитками пальців і жирними слідами, що може знизити його чутливість.
2. Порушення температурного режиму. Занадто високі або низькі температури, як і їх сильний перепад — часта причина несправності тачскріна.
3. Пошкодження шлейфу. Він може відшаруватися від скла при механічних пошкодженнях, порушивши тим самим з’єднання останнього з сенсорним покриттям.
4. Потрапляння вологи. Якщо усередині гаджета виявилася рідина, то може статися окислення контактів. Іноді проблему можна вирішити за допомогою фена.
5. Збій програмного забезпечення. У цьому випадку необхідно перепрошити апарат, для цього знадобиться USB-провід та сама.

Як самому замінити тачскрін на телефоні

Перед демонтажем сенсорного екрану слід вимкнути смартфон, вийняти акумулятор і sim-карту. Важливо запам’ятати послідовність розбирання, щоб потім зуміти зібрати апарат назад і не пошкодити внутрішні елементи. У деяких моделях може знадобитися повний розбір корпусу, що вимагає спеціальних знань. Щоб зробити заміну сенсорного екрану на телефоні своїми руками необхідно заздалегідь підготувати спеціальне обладнання, а саме:

• новий сенсор;
• викрутка для мобільних телефонів;
• фен;
• пінцет;
• скальпель або лезо;
• спеціальна лопатка або пластикова картка;
• силіконова присоска;
• епоксидний клей b7000.



Як прошити смартфон Xiaomi з заблокованим і розблокованим завантажувачем

Сам процес заміни тачскріна виглядає наступним чином:

1. Зняти задню кришку телефону;
2. Викруткою вивернути всі болти по периметру корпусу;
3. Акуратно вставити лопатку між кріпленням корпусу і підчепити;
4. Феном прогріти клей, що з’єднує сенсор з матрицею до температури максимум 80 °С;
5. Прикріпити на дисплей присоску, що дозволить відокремити тачскрін від матриці;
6. Нанести тонкий шар клею і встановити нову сенсорну панель;
7. Акуратно притиснути її і видалити залишки клею;
8. Зібрати пристрій у зворотному порядку.

У чому різниця між тачскріном і дисплеєм

Дисплей — це та частина смартфона, на яку виводиться зображення. Саме він є провідником візуальної інформації і робить її доступною для людського ока. Тачскрін ж являє собою сенсорне скло, головне призначення якого — викликати ту чи іншу функцію. Тобто, він є лише засобом вводу інформації, але ніяк не виводу.

Якщо телефон розбився і на ньому з’явилася павутинка, але екран продовжує свою роботу і можна чітко бачити картинку — необхідно замінити лише сенсор. Коли ж апарат спотворює зображення і показує плями, то доведеться міняти дисплей, що є більш витратним за часом і коштами процедурою.
