Принцип роботи сенсорної панелі

Принцип роботи тачскріна простий — будь-які дотики до нього викликають якусь функцію або тягнуть за собою певні дії. Фізичні особливості його роботи безпосередньо залежать від виду сенсорної панелі. Всього їх сім, але найбільш поширеними на сьогоднішній день є три з них.

Що робити, якщо Айфон або Айпад заблокований і просить підключитися до Айтюнс

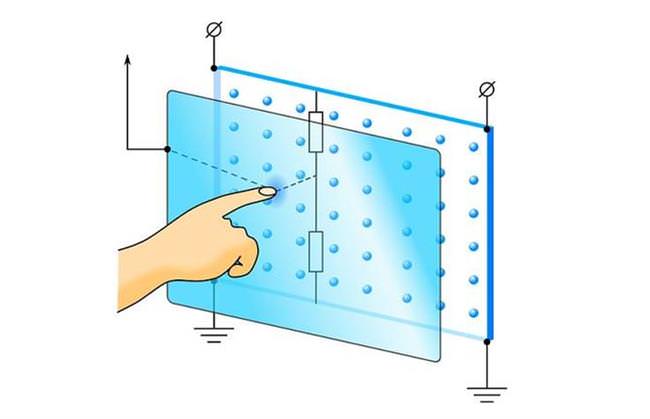

Резистивний сенсорний екран

Самий дешевий у виробництві, стійкий до забруднень і перепадів температур. Складається з скляної панелі і пластиковою мембрани, між якими розташовуються ізолятори. Будь-яке натискання призводить до того, що скло продавлює мікро-ізолятор, а мембрана з панеллю замикаються. Після цього спеціальний контролер зчитує зміни і перетворює їх в координати дотику. Слабкі сторони цієї моделі — низький показник світлопропускання, недовгий термін служби і високий ризик пошкодження при падінні.

Ємнісний екран

Більш надійний і довговічний, але вразливий для негоди, води і забруднень. У ньому використовується спеціальне сенсорне скло, покрите резистивним матеріалом. Через нього проходить змінний струм, який подається розташованими по кутах екрана електродами. Тобто, при дотику до тачскрін відбувається витік струму, фиксирующаяся спеціальними датчиками. Вони реєструють на ці зміни і передають в контролер.

Сенсор на поверхнево-акустичних хвилях

Один з найбільш складно влаштованих екранів. Особливість його роботи в тому, що в товщі скла відбуваються ультразвукові коливання. При натисканні на тачскрін хвилі поглинаються і перетворюються в електричний сигнал, який потім передається контролеру. Перевагою даної технології є довгий термін служби, який дорівнює не менше 45 мільйонів торкань. Головний же недолік — екран дуже чутливий до забруднень і електромагнітних перешкод.

На додаток до цього можна виділити ще кілька різновидів сенсорних панелей. До них відносяться:

• Проекційно-ємнісні. На внутрішній стороні таких екранів є сітка електродів, при натисканні утворює конденсатор, ємність якого вимірюють датчики електроніки.
• Інфрачервоні. По їх краях розташовуються светоизлучатели і приймачі в ІЧ-діапазоні, при торканні екрану частина світла перекривається і тим самим визначається місце натискання.
• Танзометрические. Базуються на простої фіксації деформації екрану, стійкі до пошкоджень і часто встановлюються на вулиці.
• Індукційні. Всередині них є котушка індуктивності та проводу, при торканні такого екрану спеціальним інструментом відбувається зміна напруга існуючого магнітного поля.
