Чи помічали ви, що при завантаженні системи комп’ютер видає короткий звук? Давайте розберемося, що ж це за звук, які ще бувають звукові сигнали системи та що вони означають?
Що означають звукові сигнали БІОС при включенні комп’ютера?
Сучасна комп’ютерна система складається з наступних компонентів:
- материнська плата;

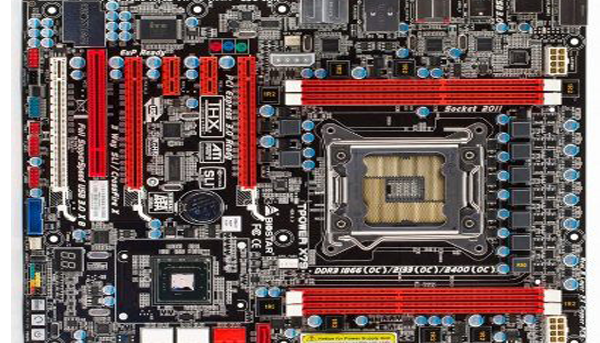

Материнська плата
- центральний процесор;

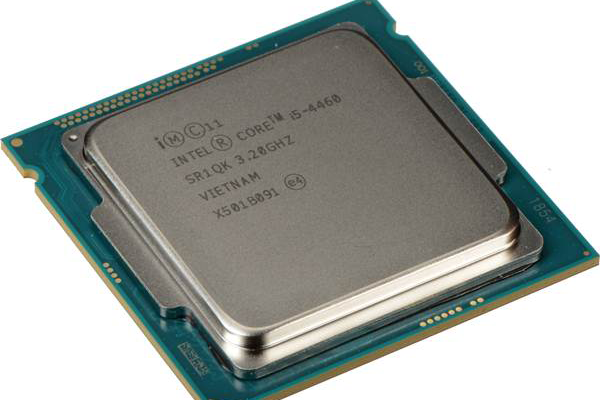

Центральний процесор
- оперативна пам’ять (ОЗП);

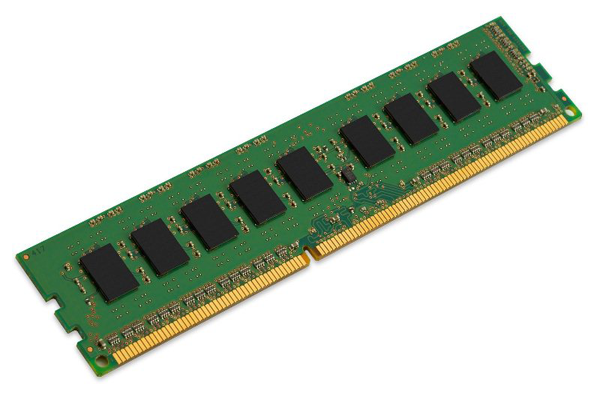

Оперативна пам’ять
- відеокарта;

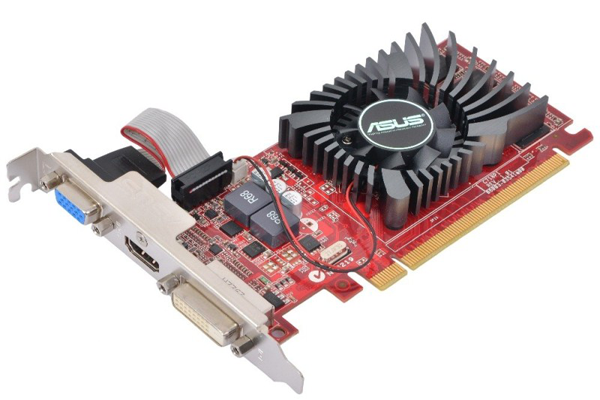

Відеокарта
- жорсткий диск (вінчестер);

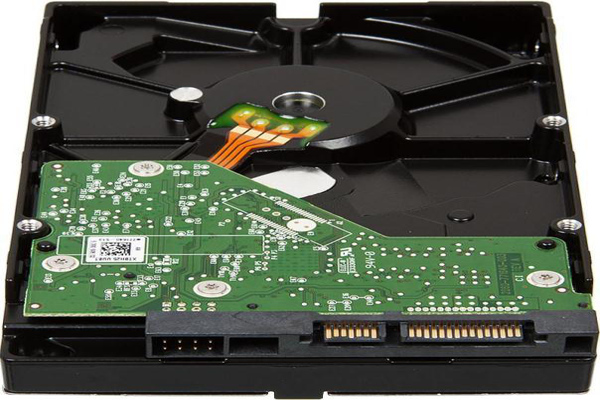

Жорсткий диск
- блок живлення;

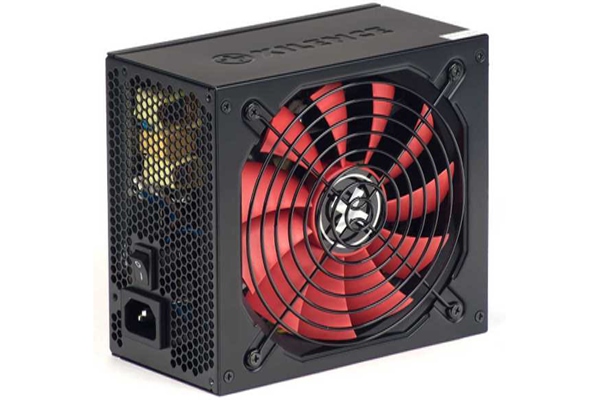

Блок живлення
- звукова карта;

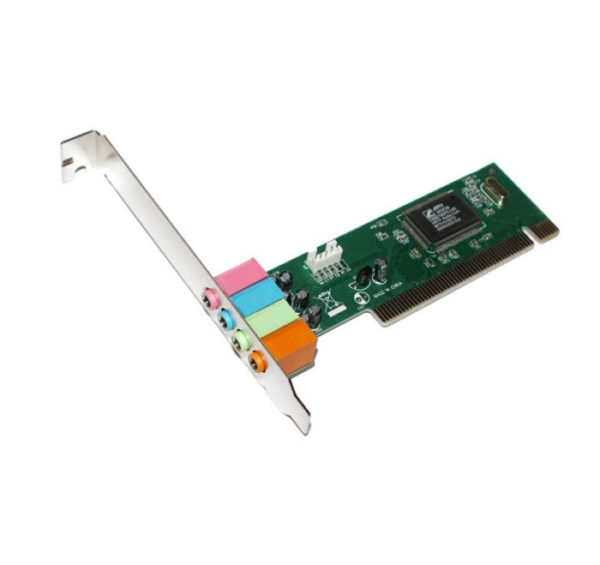

Звукова карта
- монітор/дисплей (на ноутбуках);

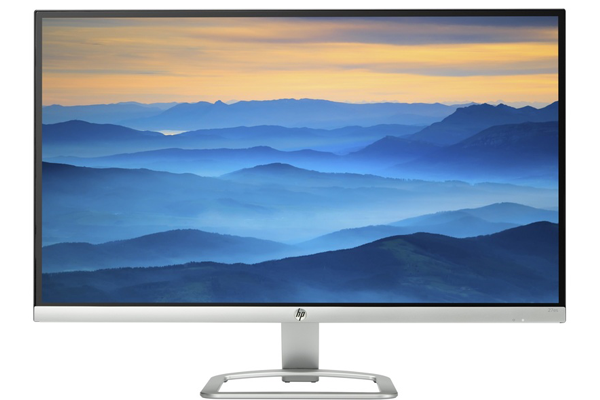

Монітор
- мережева карта;

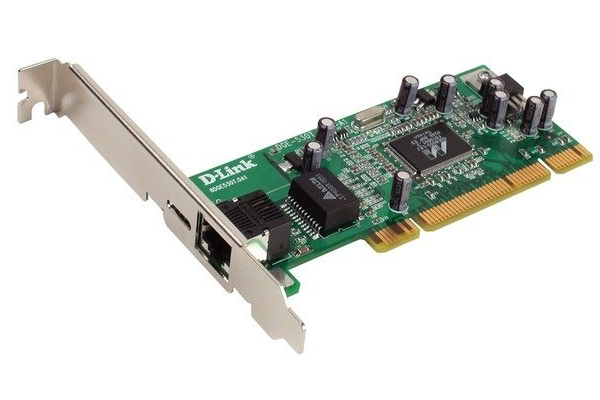

Мережева карта
- периферійні пристрої (клавіатура, миша).

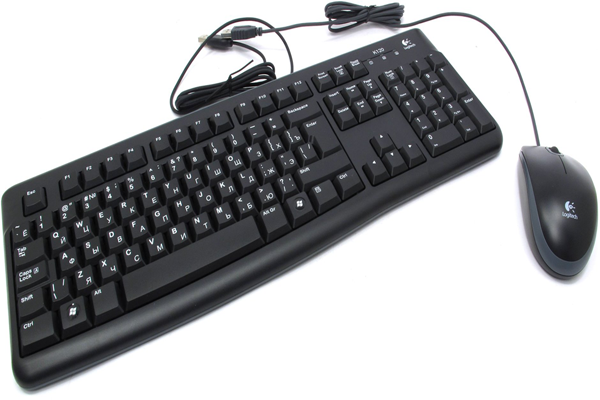

Клавіатура і миша
Головна плата ПК – материнська або системна. Саме вона об’єднує всі елементи комп’ютера – вбудовані і периферійні, а також управляє ними.
Читайте детальнішу інформацію у статті — «Як дізнатися комплектуючі свого комп’ютера».
На платі знаходиться кілька керуючих мікросхем, з яких нас цікавить чіп BIOS. Його відмінна риса – наявність власної постійної пам’яті (Флеш-пам’ять), яка, подібно до жорсткого диску, зберігає важливу інформацію. Ця мікросхема отримує електроенергію від батарейки, що розташована на материнській платі.

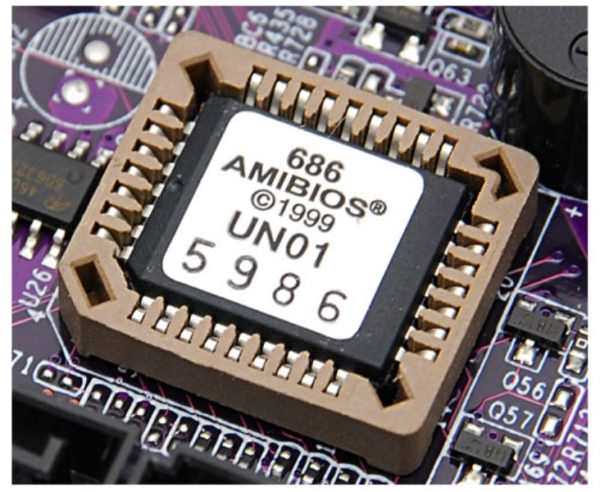

Чіп БІОС знаходиться на материнській платі і зберігає всю важливу інформацію про систему
BIOS – базова система введення-виведення – програма, основна мета якої – початкове тестування ПК і передача управління в завантажувальний сектор вінчестера для завантаження операційної системи. Якщо операційна система не встановлена, БІОС буде намагатися знайти інше завантажувальний пристрій – CD або DVD диск, Флеш-пристрій.
Завантаження операційки станеться, якщо не виявлено критичних помилок під час тестування пристроїв ПК. В іншому випадку, на дисплеї буде показано код помилки і через системний динамік прозвучить один або кілька сигналів, згідно з кодом помилки.
Це необхідно в тому випадку, якщо з якихось причин немає можливості спостерігати інформацію на екрані. Наприклад, відеокарта несправна або сам дисплей.
Самотестування ПК до завантаження операційної системи
При натисканні кнопки включення ПК запускається програма POST, виробляє самотестування.
Кожен раз при запуску комп’ютера виконується програма самотестування POST
Вона проводить опитування всіх основних компонентів системи і порівнює поточну конфігурацію з тією, яка була записана в пам’ять під час попередньої завантаження. Якщо були зроблені які-небудь зміни в системі, POST зробить виправлення у власній пам’яті CMOS.
Рада! Підпрограма BIOS SETUP дозволяє змінювати деякі пункти процесу завантаження та апаратних налаштувань. Наприклад, можна відключити деякі вбудовані пристрої, якщо вони не потрібні, налаштувати роботу термоконтроля процесора і т. д.
Якщо одне або кілька пристроїв визнані несправними або не підтримуються системою, користувач почує комбінацію звукових сигналів і побачить відповідне повідомлення на моніторі.
Звучання цих сигналів залежить від моделі материнської плати, а точніше — виробника мікросхеми BIOS.
Основні фірми-виробники чіпів BIOS
Чіпи BIOS основних фірм-виробників
Якщо з точки зору основних налаштувань назва фірми-виробника не має особливого значення, так як вони стандартні для всіх, то при виявленні несправностей за звуковим сигналам потрібно знати виробника заводської прошивки-програми.
Основні види BIOS:
- Award BIOS – компанія Award Software.
- AMI BIOS — виробник American Megatrends.
- Phoenix BIOS – фірми Phoenix Technologies.
Рідше зустрічаються чіпи виробників комп’ютерної електроніки Intel, IBM, Compaq, Toshiba, Dell.
Звукове сповіщення системи являє собою комбінацію з довгих і коротких сигналів.
Таблиця сигналів Award BIOS
Один з найпоширеніших виробників.
Звукові сигнали Award BIOS версії
| Комбінація сигналів | Тип помилки |
|---|---|
| 1 короткий | Самотестування завершено без помилок |
| 2 коротких | Несерйозні помилки. Потрібно вимкнути ПК і перевірити кріплення всіх роз’ємів на материнській платі і шлейфів |
| 3 довгих | Помилка клавіатури |
| 1 короткий 1 довгий | Проблеми з оперативною пам’яттю |
| 1 довгий 2 коротких | Помилка відеосистеми |
| 1 довгий 3 коротких | Відеокарта несправна або відеопам’ять |
| 1 довгий 9 коротких | Помилка читання з мікросхеми ПЗУ. Потрібно перезавантажити ПК. Перепрошити BIOS |
| Короткий повторюваний | Несправний блок живлення або ОЗП |
| Довгий повторюваний | Несправне ОЗП |
| 2 тони, циклічно чергуються | Несправний центральний процесор |
| Безперервний | Несправний блок живлення |
Таблиця сигналів AMI BIOS
Звукові сигнали версії AMI BIOS
| Комбінація сигналів | Тип помилки |
|---|---|
| 1 короткий | Немає помилок |
| 2 коротких | Помилка парності ОЗП |
| 3 коротких | Помилка в перших 64 КБ ОЗП |
| 4 коротких | Несправність системного таймера |
| 5 коротких | Проблеми з процесором |
| 6 коротких | Помилка клавіатури |
| 7 коротких | Проблеми з материнською платою |
| 8 коротких | Помилка пам’яті відеокарти |
| 9 коротких | Контрольна сума BIOS невірна |
| 10 коротких | Помилка запису в CMOS |
| 11 коротких | Помилка кешу на материнській платі |
| 1 довгий, 1 короткий | Проблеми з блоком живлення |
| 1 довгий, 2 коротких | Помилка відеокарти (Mono-CGA). Несправність роз’ємів оперативної пам’яті. Замініть материнську плату |
| 1 довгий, 3 коротких | Помилка відеокарти (EGA-VGA), на серверних материнських платах – встановлений неправильний тип пам’яті |
| 1 довгий, 4 коротких | Немає відеокарти |
| 1 довгий, 8 коротких | Проблеми з відеосистемою |
| 3 довгих | Оперативна пам’ять — тест читання/запису завершено з помилкою. Перевстановіть пам’ять або замініть справним модулем |
| 5 коротких, 1 довгий | Оперативна пам’ять не встановлено або встановлена не так, як рекомендує виробник |
| Безперервний звуковий сигнал | Несправність пам’яті, блоку живлення або перегрів комп’ютера |
Таблиця сигналів Phoenix BIOS
Даний виробник використовує beep-коди формату: сигнал-пауза-сигнал.
На замітку! Наприклад, 1-1-2: сигнал-пауза-сигнал-пауза-два сигналу.
Звукові сигнали версії Phoenix-AwardBIOS
| Комбінація сигналів | Тип помилки |
|---|---|
| 1-1-2 | Несправність ЦП |
| 1-1-3 | Помилка запису/читання даних в/з CMOS-пам’яті |
| 1-1-4 | Помилка BIOS |
| 1-2-1 | Помилка ініціалізації материнської плати |
| 1-2-2 або 1-2-3 | Помилка контролера DMA |
| 1-3-1 | Помилка ініціалізації схеми регенерації оперативної пам’яті |
| 1-3-3 або 1-3-4 | Помилка ініціалізації перших 64 Кбайт оперативної пам’яті |
| 1-4-1 | Помилка ініціалізації материнської плати |
| 1-4-2 | Помилка ініціалізації оперативної пам’яті |
| 1-4-3 | Помилка ініціалізації системного таймера |
| 1-4-4 | Помилка запису/читання в/з одного з портів введення-виведення |
| 2-1-1 | Виявлена помилка при читанні/запису 0-го біта (у шістнадцятковому представленні) перших 64 кбайт ОПЕРАТИВНОЇ пам’яті |
| 2-1-2 | Виявлена помилка при читанні/запису 1-го біта (у шістнадцятковому представленні) перших 64 кбайт ОПЕРАТИВНОЇ пам’яті |
| 2-1-3 | Виявлена помилка при читанні/запису 2-го біта (у шістнадцятковому представленні) перших 64 кбайт ОПЕРАТИВНОЇ пам’яті |
| 2-1-4 | Виявлена помилка при читанні/запису 3-го біта (у шістнадцятковому представленні). .перших 64 кбайт ОПЕРАТИВНОЇ пам’яті |
| 2-2-1 | Виявлена помилка при читанні/запису 4-го біта (у шістнадцятковому представленні) перших 64 кбайт ОПЕРАТИВНОЇ пам’яті |
| 2-2-2 | Виявлена помилка при читанні/запису 5-го біта (у шістнадцятковому представленні) перших 64 кбайт ОПЕРАТИВНОЇ пам’яті |
| 2-2-3 | Виявлена помилка при читанні/запису 6-го біта (у шістнадцятковому представленні) перших 64 кбайт ОПЕРАТИВНОЇ пам’яті |
| 2-2-4 | Виявлена помилка при читанні/запису 7-го біта (у шістнадцятковому представленні) перших 64 кбайт ОПЕРАТИВНОЇ пам’яті |
| 2-3-1 | Виявлена помилка при читанні/запису 8-го біта (у шістнадцятковому представленні) перших 64 кбайт ОПЕРАТИВНОЇ пам’яті |
| 2-3-2 | Виявлена помилка при читанні/запису 9-го біта (у шістнадцятковому представленні) перших 64 кбайт ОПЕРАТИВНОЇ пам’яті |
| 2-3-3 | Виявлена помилка при читанні/запису 10-го біта (у шістнадцятковому представленні) перших 64 кбайт ОПЕРАТИВНОЇ пам’яті |
| 2-3-4 | Виявлена помилка при читанні/запису 11-го біта (у шістнадцятковому представленні) перших 64 кбайт ОПЕРАТИВНОЇ пам’яті |
| 2-4-1 | Виявлена помилка при читанні/запису 12-го біта (у шістнадцятковому представленні) перших 64 кбайт ОПЕРАТИВНОЇ пам’яті |
| 2-4-2 | Виявлена помилка при читанні/запису 13-го біта (у шістнадцятковому представленні) перших 64 кбайт ОПЕРАТИВНОЇ пам’яті |
| 2-4-3 | Виявлена помилка при читанні/запису 14-го біта (у шістнадцятковому представленні) перших 64 кбайт ОПЕРАТИВНОЇ пам’яті |
| 2-4-4 | Виявлена помилка при читанні/запису 15-го біта (у шістнадцятковому представленні) перших 64 кбайт ОПЕРАТИВНОЇ пам’яті |
| 3-1-1 | Помилка другого каналу DMA |
| 3-1-2 або 3-1-4 | Помилка першого каналу DMA |
| 3-2-4 | Помилка клавіатури |
| 3-3-4 | Помилка відеопам’яті |
| 3-4-1 | Проблеми з монітором. Потрібно перевірити роз’єм підключення монітора і стан кабелю передачі даних |
| 3-4-2 | Не вдається визначити BIOS відеокарти |
| 4-2-1 | Помилка системного таймера |
| 4-2-2 | Тестування завершено |
| 4-2-3 | Помилка клавіатури |
| 4-2-4 | Критична помилка при переході центрального процесора в захищений режим |
| 4-3-1 | Помилка ініціалізації оперативної пам’яті |
| 4-3-2 | Помилка ініціалізації першого таймера |
| 4-3-3 | Помилка ініціалізації другого таймера |
| 4-4-1 | Помилка ініціалізації одного з послідовних портів |
| 4-4-2 | Помилка ініціалізації паралельного порту |
| 4-4-3 | Помилка елемента ЦП |
| Довгі, безперервні сигнали | Несправна материнська плата |
| Звук сирени з високою низьку частоту | Відеокарта несправна |
| Безперервний сигнал | Не підключений або несправний вентилятор ЦП |
Додаток! DMA – механізм прямого доступу до ОПЕРАТИВНОЇ пам’яті з боку периферійних пристроїв системи. Потрібно для прискорення роботи ЦП і системи в цілому. Помилки каналів DMA можуть з’являтися, якщо є відповідні труднощі з периферійними пристроями.
Поради
Поради для користувачів
Якщо після тестування BIOS ПК не завантажується, не працює відеосистема і є підозра про несправності пристрою, не варто поспішати купувати нову запчастину. Важливо упевнитися в тому, що проблема саме в даній деталі. Наприклад, відеокарту або модулі оперативної пам’яті можна отримати і перевірити на іншому ПК. Можуть бути несправні або забруднені (окислені) роз’єми на материнській платі або якісь чіпи.
Читайте найдетальнішу інформацію в новій статті — «Як дізнатися яке залізо стоїть на комп’ютері».
Деякі комплектуючі не будуть коректно працювати на непідтримуваних материнських платах, в такому разі їх слід замінити.
