Таблиця сигналів Phoenix BIOS
Даний виробник використовує beep-коди формату: сигнал-пауза-сигнал.
На замітку! Наприклад, 1-1-2: сигнал-пауза-сигнал-пауза-два сигналу.

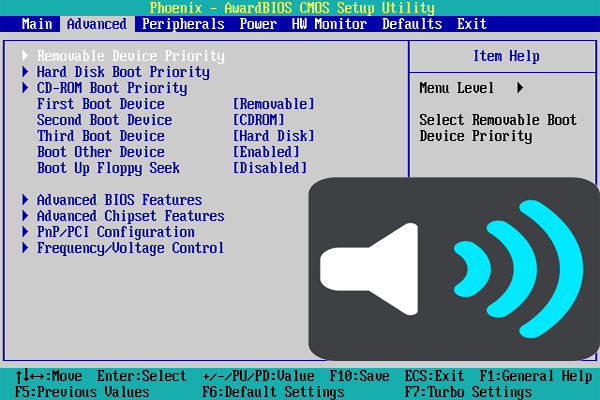

Звукові сигнали версії Phoenix-AwardBIOS
| Комбінація сигналів | Тип помилки |
|---|---|
| 1-1-2 | Несправність ЦП |
| 1-1-3 | Помилка запису/читання даних в/з CMOS-пам’яті |
| 1-1-4 | Помилка BIOS |
| 1-2-1 | Помилка ініціалізації материнської плати |
| 1-2-2 або 1-2-3 | Помилка контролера DMA |
| 1-3-1 | Помилка ініціалізації схеми регенерації оперативної пам’яті |
| 1-3-3 або 1-3-4 | Помилка ініціалізації перших 64 Кбайт оперативної пам’яті |
| 1-4-1 | Помилка ініціалізації материнської плати |
| 1-4-2 | Помилка ініціалізації оперативної пам’яті |
| 1-4-3 | Помилка ініціалізації системного таймера |
| 1-4-4 | Помилка запису/читання в/з одного з портів введення-виведення |
| 2-1-1 | Виявлена помилка при читанні/запису 0-го біта (у шістнадцятковому представленні) перших 64 кбайт ОПЕРАТИВНОЇ пам’яті |
| 2-1-2 | Виявлена помилка при читанні/запису 1-го біта (у шістнадцятковому представленні) перших 64 кбайт ОПЕРАТИВНОЇ пам’яті |
| 2-1-3 | Виявлена помилка при читанні/запису 2-го біта (у шістнадцятковому представленні) перших 64 кбайт ОПЕРАТИВНОЇ пам’яті |
| 2-1-4 | Виявлена помилка при читанні/запису 3-го біта (у шістнадцятковому представленні). .перших 64 кбайт ОПЕРАТИВНОЇ пам’яті |
| 2-2-1 | Виявлена помилка при читанні/запису 4-го біта (у шістнадцятковому представленні) перших 64 кбайт ОПЕРАТИВНОЇ пам’яті |
| 2-2-2 | Виявлена помилка при читанні/запису 5-го біта (у шістнадцятковому представленні) перших 64 кбайт ОПЕРАТИВНОЇ пам’яті |
| 2-2-3 | Виявлена помилка при читанні/запису 6-го біта (у шістнадцятковому представленні) перших 64 кбайт ОПЕРАТИВНОЇ пам’яті |
| 2-2-4 | Виявлена помилка при читанні/запису 7-го біта (у шістнадцятковому представленні) перших 64 кбайт ОПЕРАТИВНОЇ пам’яті |
| 2-3-1 | Виявлена помилка при читанні/запису 8-го біта (у шістнадцятковому представленні) перших 64 кбайт ОПЕРАТИВНОЇ пам’яті |
| 2-3-2 | Виявлена помилка при читанні/запису 9-го біта (у шістнадцятковому представленні) перших 64 кбайт ОПЕРАТИВНОЇ пам’яті |
| 2-3-3 | Виявлена помилка при читанні/запису 10-го біта (у шістнадцятковому представленні) перших 64 кбайт ОПЕРАТИВНОЇ пам’яті |
| 2-3-4 | Виявлена помилка при читанні/запису 11-го біта (у шістнадцятковому представленні) перших 64 кбайт ОПЕРАТИВНОЇ пам’яті |
| 2-4-1 | Виявлена помилка при читанні/запису 12-го біта (у шістнадцятковому представленні) перших 64 кбайт ОПЕРАТИВНОЇ пам’яті |
| 2-4-2 | Виявлена помилка при читанні/запису 13-го біта (у шістнадцятковому представленні) перших 64 кбайт ОПЕРАТИВНОЇ пам’яті |
| 2-4-3 | Виявлена помилка при читанні/запису 14-го біта (у шістнадцятковому представленні) перших 64 кбайт ОПЕРАТИВНОЇ пам’яті |
| 2-4-4 | Виявлена помилка при читанні/запису 15-го біта (у шістнадцятковому представленні) перших 64 кбайт ОПЕРАТИВНОЇ пам’яті |
| 3-1-1 | Помилка другого каналу DMA |
| 3-1-2 або 3-1-4 | Помилка першого каналу DMA |
| 3-2-4 | Помилка клавіатури |
| 3-3-4 | Помилка відеопам’яті |
| 3-4-1 | Проблеми з монітором. Потрібно перевірити роз’єм підключення монітора і стан кабелю передачі даних |
| 3-4-2 | Не вдається визначити BIOS відеокарти |
| 4-2-1 | Помилка системного таймера |
| 4-2-2 | Тестування завершено |
| 4-2-3 | Помилка клавіатури |
| 4-2-4 | Критична помилка при переході центрального процесора в захищений режим |
| 4-3-1 | Помилка ініціалізації оперативної пам’яті |
| 4-3-2 | Помилка ініціалізації першого таймера |
| 4-3-3 | Помилка ініціалізації другого таймера |
| 4-4-1 | Помилка ініціалізації одного з послідовних портів |
| 4-4-2 | Помилка ініціалізації паралельного порту |
| 4-4-3 | Помилка елемента ЦП |
| Довгі, безперервні сигнали | Несправна материнська плата |
| Звук сирени з високою низьку частоту | Відеокарта несправна |
| Безперервний сигнал | Не підключений або несправний вентилятор ЦП |
Додаток! DMA – механізм прямого доступу до ОПЕРАТИВНОЇ пам’яті з боку периферійних пристроїв системи. Потрібно для прискорення роботи ЦП і системи в цілому. Помилки каналів DMA можуть з’являтися, якщо є відповідні труднощі з периферійними пристроями.
