Що таке

Це технологія суміщення PCI Express і SATA. На материнській платі виглядає як два поруч розташованих порти SATA, що дозволяє підключити пристрої використовують минулі інтерфейси так і новий. Пропускна здатність у 8 Гб/с при підключенні одного роз’єму і 16 Гб/с при підключенні відразу двох роз’ємів.

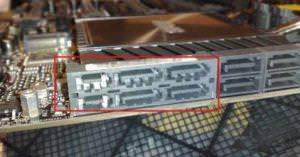

Роз’єми Sata Express

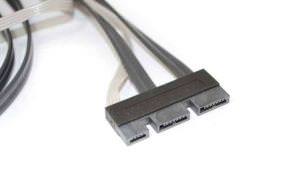

Кабель Sata Express

Відмінності і сумісність

Всі версії назад сумісні між собою. Тобто при наявності Serial ATA 3 користувач без праці зможе підключити пристрій використовує версію 2. І так з усіма версіями.

Пропускна здатність у 3 версії вдвічі вище ніж у 2 і складає 6 Гбіт/с. Порівняно з попередньою було покращено управління живленням.

Терморегулятори

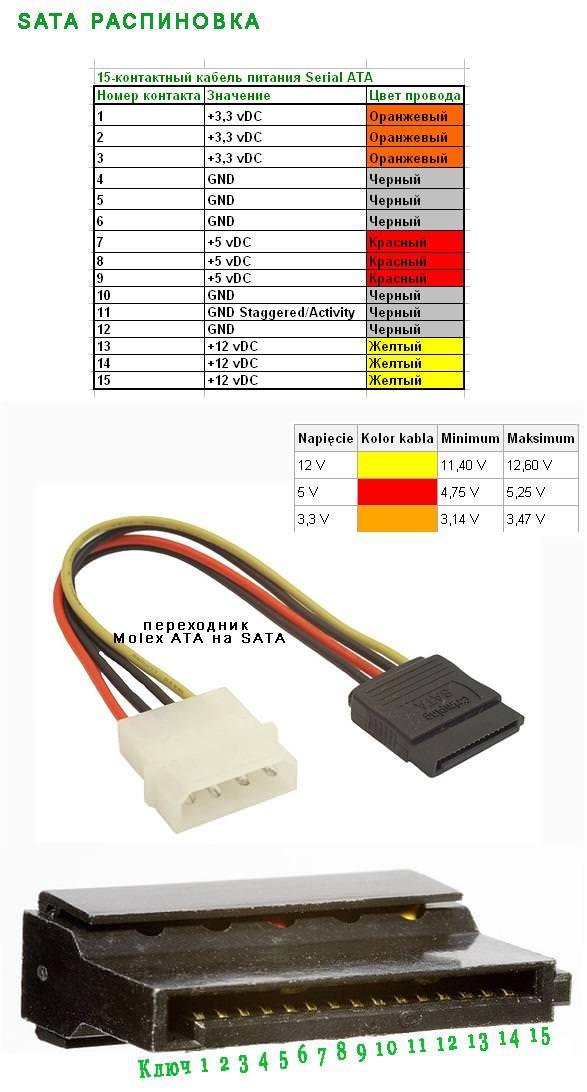

Призначення кабелю живлення Serial ATA:

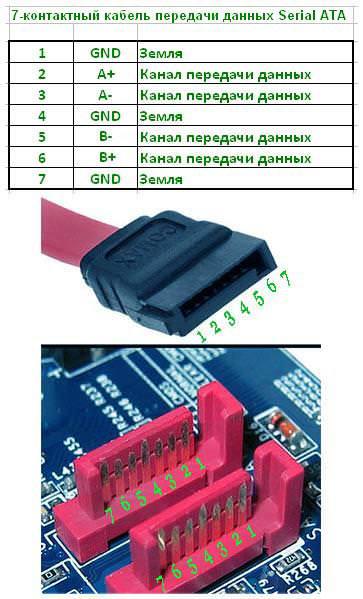

Призначення кабелю підключення:

Як дізнатися який SATA на материнській платі

Дізнатися який роз’єм Serial ATA встановлений на материнській платі користувач може у декілька способів. Для власників стаціонарних ПК перший спосіб буде найбільш актуальний.

Дивіться також:  Як підключити та налаштувати Wi Fi роутер (маршрутизатор) TP-Link TL-WR740N для Ростелеком

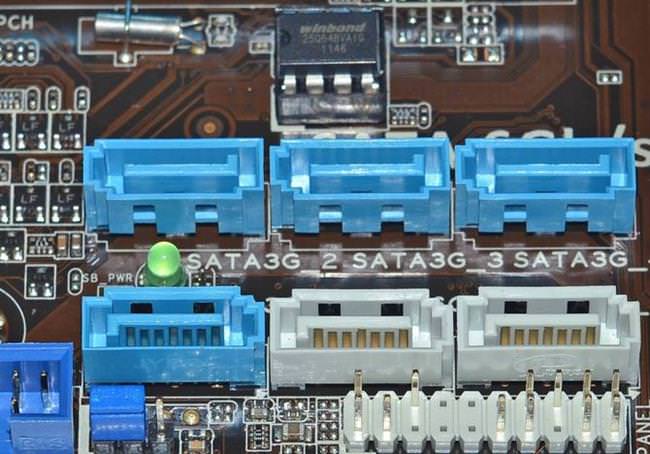

Потрібно зняти бічну кришку системного блоку, щоб дістатися до материнської плати. Якщо у вас ноутбук доведеться виробляє повне розбирання. Робити це недосвідченому користувачеві не рекомендується. Після того, як дісталися до материнської плати слід знайти роз’єм з написом SATA або ж можна просто відстежити кабель, що йде від HDD в материнську плату. Біля цього роз’єму на материнській платі і буде написано SATA. 6 Гб/с – це третя ревізія, а 3 Гб/с — це друга.

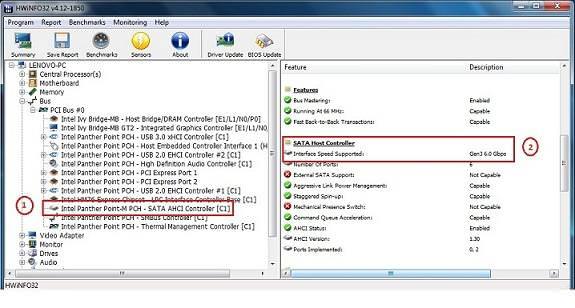

Якщо ж немає можливості розібрати, а роз’єм Serial ATA дізнатися потрібно, можна скористатися програмами. Потрібно завантажити програму HWiNFO, встановити і відкрити.

У головному вікні вибрати Bus – Pci Bus і подивитися в правій частині вікна які порти Serial ATA присутні на материнській платі.
