SATA, mSATA, eSATA, PATA – що це таке, кабелі і розєми, сумісність, різниця і відмінності SATA 1, 2, 3, терморегулятори харчування, САТА Express

Кабелі та роз’єми

Для підключення жорсткого диска Serial ATA потрібно два кабелі.

Перший кабель служить для передачі даних і має 7 контактів. Другий же SATA кабель є харчуванням і підключається безпосередньо до блоку живлення через 4-контактний MOLEX-роз’єм. Напруга, що проходить через кабель живлення дорівнює 3, 3,5 і 12 В, при цьому сила струму 4,5 А.

Щоб не створювати різких стрибків в переході з одного інтерфейсу на іншій, в плані харчування, на багатьох HDD присутні старий 4-х контактний роз’єм.

Більш нові HDD використовують вже тільки 15-контактний SATA роз’єм.

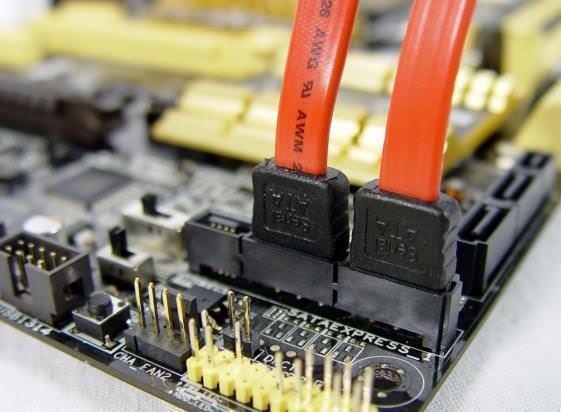

Кабель SATA

Кабель живлення

Інтерфейс SATA і IDE

Різновиди САТА

З моменту виходу (2003 р.) розробка технології не стояла на місці і випускалися все більш швидкі та стабільні версії. На даний момент існує 6 основних версій, які широко популярні і затребувані.

Комп’ютер вимикається через кілька секунд після включення

Sata

Першу модель, в даний момент зустріти в ПК досить складно. Працює на частоті 1.5 ГГц і має пропускну здатність до 150 Мб/с, що не сильно перевищує пропускну здатність Ultra ATA. Основною перевагою перед минулим інтерфейсом є послідовна шина, яка забезпечує більшу швидкість передачі даних.

Sata 2

SATA 2 вийшла на наступний рік після виходу першої версії. Частота шини стала 3 ГГц, а пропускна здатність 300 Мб/с. Використовувала чіпсет від NVIDIA з назвою nForce 4. Візуально виглядає, як і перша версія.

Sata 3

Перша варіація 3 версії з’явилася в 2008 році. Швидкість передачі даних 600 Мб/с.

У версії 3.1 була покращена робота з SSD, знижено загальне енергоспоживання системи, в яку входять кілька пристроїв.

Дивіться також:  Заміна кольору в Фотошопі – як змінити, змінити колірну гамму картинки, малюнка або фотографії, як перефарбувати обєкт в Photoshop

Версія 3.2 має відмінну особливість — це злиття в PCI Express і Serial ATA назване як SATA Express. Основним є PCI, але програмно раніше сумісний з Serial ATA. Має пропускну здатність в 1969 Мб/с.

Esata

Дана технологія використовується для підключення зовнішніх пристроїв, що використовують функцію «Hot Swap». Роз’єми були змінені і тепер несумісні з стандартним Serial ATA хоча сигнально вони ідентичні. Також роз’єми стали більш міцними, що дозволяє зробити більше число підключення/відключення пристроїв до виходу з ладу. Використовуються два кабелі, один для передачі даних, інший для харчування.

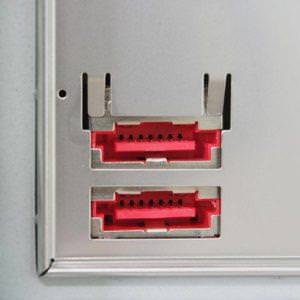

Роз’єм Esata

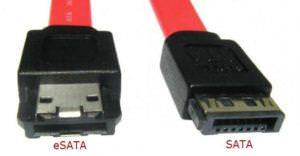

Відмінність Esata та SATA

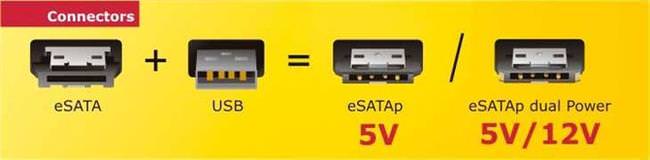

Power eSATA

Power eSATA (eSATAp) – спеціально розроблений для того, щоб позбавиться від двох кабелів необхідних при підключенні. Даний інтерфейс по одному кабелю передає дані і харчування, ніж спрощує використання.

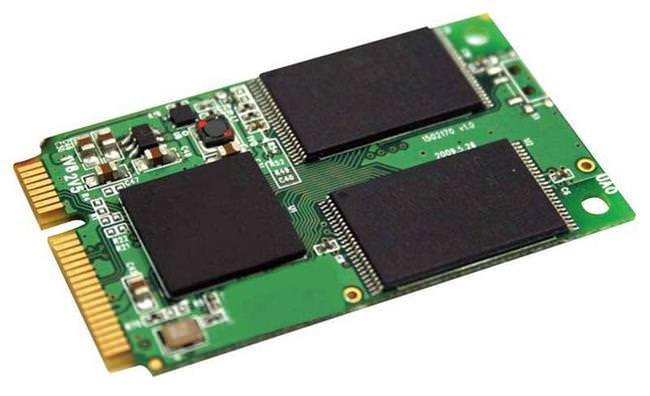

Msata

Інтерфейс, який використовується в нетбуках і ультрабуках, замінюючи собою більш громіздкий роз’єм попередника. Пропускна спроможність 6 Гбіт/с.

SAS

Інтерфейс підключення по фізичній каналу, аналогу Serial ATA пристроїв, які управляються за допомогою набору команд SCSI. Тим самим з’являється можливість підключити будь-які пристрої, які в управлінні використовують набір команда SCSI, цього так само сприяє зворотна сумісність з Serial ATA. Якщо порівнювати ці два інтерфейсу, то топологія SAS знаходиться на більш розвиненому рівні, що дозволяє підключити за двома або більше каналами паралельно один пристрій. Перші ревізії SAS і Serial ATA 2 значилися як синоніми, але з часом творці вирішили, що використання SCSI в ПК недоцільно і розділили їх.
