Прохідний вимикач схема підключення на 2 клавіші: рекомендації по вибору та підключення

Схема і порядок підключення

Незалежно від марки та інших особливостей двоклавішних електроустановочних виробів при монтажі доведеться дотримати ряд важливих правил.

На картинці зображена схема підключення двоклавішних прохідних вимикачів. При цьому латинська літера N є міжнародним позначенням нульового проводу (маркується блакитним кольором). А буквою L відзначають фазний провід. Він на схемах, і нерідко в реальності, позначається помаранчевим кольором

Так, спочатку необхідно підготувати місце для установки підрозетників і розподільної коробки. Але це не складно, так як все, що потрібно це встановити в перфоратор корончатое свердло потрібного діаметру. Рекомендуємо ознайомитися з докладним інструктажем з установки підрозетників.

Слід пам’ятати про те, що в розподільну коробку від кожного двохклавішного вимикача прохідного типу повинно приходити 2 дроти, що складаються з 3 жив (у вигляді кінців довжиною 10-15 см):

  • Для сполучення клавіш першого вимикача з фазою мережі – для чого в кожному випадку використовуються клеми, які в електриці позначаються символами L1, L2.
  • Сполучення клавіш другого вимикача з фазним проводом потрібного світильника або їх групи – в цьому випадку також використовуються клеми, які позначаються абревіатурою L1, L2.
  • З’єднання обох використовуються вимикачів між собою – проводиться попарне сполучення залишилися жив. Така процедура проводиться в розподільній коробці. В ході зазначеної операції необхідно з’єднати між собою клеми кожної клавіші одного прохідного вимикача з аналогічними клемами другого.
Дивіться також:  Стельовий плінтус з поліуретану: види, переваги, як вибрати, установка, монтаж, моделі, ціни

Не потрібно забувати, що нуль живильного проводу в обов’язковому порядку повинен бути з’єднаний з нульовим проводом електроприладу. Якщо планується керувати групою світильників, тоді нуль мережі з’єднують з усіма їх нульовими жилами. Кращі коннектори для з’єднання проводів ми розглянули у статті про самозажимных клеммниках.

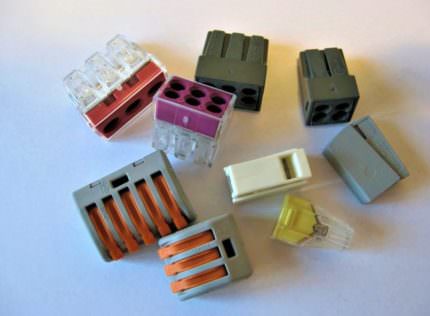

Правильне підключення є запорукою безпечної роботи вимикачів і світильників, а воно багато в чому залежить від коннекторів. Тому практично буде використовувати зручні і надійні клемники WAGO. Вони відносяться до самозажимным і безпечними, тому вплив людського фактора буде мінімальним

При виконанні електромонтажних робіт важливо не заплутатися з кабелями. Таке попередження є актуальним з-за присутності великої кількості жив. Їх слід маркувати, особливо у випадках, коли дроти одноколірні.

Крім того, всі операції слід здійснювати послідовно, тобто, не перемикаючись на іншу роботу до виконання розпочатої.

Докладні інструкції підключення прохідного вимикача на 2 клавіші ми привели в іншій нашій статті.
