Прохідний вимикач схема підключення на 2 клавіші: рекомендації по вибору та підключення

Сучасний прохідний вимикач двоклавішний здатний підвищити рівень комфорту при управлінні освітлювальним обладнанням практично у всіх приміщеннях, включаючи житлові, технічні, промислового призначення і т. д. Крім того, він безпечний і при правильному застосуванні допоможе знизити витрату електроенергії. Непогана перспектива, згодні?

Задумалися самостійно встановити прохідний вимикач на 2 клавіші, але не знаєте з чого починати? Ми допоможемо вам розібратися в цьому питанні – у нашій статті ми детально розберемо його особливості, нюанси вибору, а також схеми підключення та порядок виконання електромонтажних робіт своїми руками. Щоб новачкам легше засвоїти викладений матеріал, ми забезпечили публікацію наочними фото і покроковими монтажними видеоинструкциями.

Пристрій і завдання прохідного вимикача

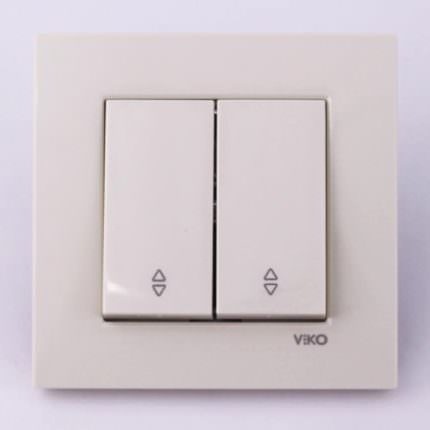

Двохклавішний прохідні вимикачі зовні схожі з звичайними, що використовуються для управління групами ламп світильників, люстр, бра і інших освітлювальних приладів. Але як одні, так і інші використовуються для вирішення побутових завдань споживачів.

Прохідні і традиційні двохклавішний вимикачі служать для керування:

  • двома незалежними світильниками/люстарами;
  • двома групами ламп на одному освітлювальному приладі.

Але звичайні двохклавішний вимикачі дають можливість вмикати/вимикати освітлювальні прилади з одного місця, а прохідні – з різних. Що і є їх основним завданням і перевагою.

Ця особливість і наявність двох клавіш дасть можливість не тільки вмикати світильники в одній точці будь-якого приміщення і вимкнути в інший, але і задіяти тільки частина лампочок приладу.

При необхідності можна привести в робочий стан освітлювальні прилади в суміжних кімнатах, частинах будівлі. Приміром, висвітлити не тільки сходи, але і підвал, в який вона веде. Що позбавить від необхідності пересуватися на дотик в темних приміщеннях і дозволить економити електрику.

Технологічні двохклавішний прохідні вимикачі успішно використовуються в будь-яких приміщеннях. Це твердження справедливо і для невеликих квартир, особливо при наявності зонування і бажання оптимально використати можливості наявних систем освітлення

У житлових приміщеннях такі вимикачі застосовуються найбільш часто, так як саме їх зазвичай оснащують кількома незалежними системами освітлення.

Використання двуклавишных вмикачів буває вигідним навіть в невеликому приміщенні. Наприклад, у будинку-«хрущовці» з прохідними кімнатами або просто оснащеними двома лініями освітлення.

Чим відрізняються від одноклавишных вмикачів?

Електроустановочні вироби на одну клавішу, причому, як прохідні так і звичайні, дозволяють управляти тільки одним світильником або єдиною групою ламп. А ось двоклавішний аналог — двома.

Дивіться також:  Створюємо гарний дизайн інтер'єру: поради щодо підбору кольору, таблиці кольорів і загальні поради

Монтаж будь-яких прохідних вимикачів відрізняється від заміни звичайних. А основна відмінність в тому, що власникам приміщення доведеться приймати важливі рішення. Приміром, визначати місце і спосіб установки обладнання. І до цього потрібно поставитися серйозно, щоб уникнути помилок

В результаті максимально ефективно обидві різновиди виробів вийде використовувати в різних умовах експлуатації.

Конструкційні особливості виробу

Прохідний вимикач двоклавішний конструктивно складається з 2-х одноклавишных аналогів. А тому має в 2 рази більше контактів для підключення проводів.

Так, якщо у прохідних вмикачів, обладнаних єдиною клавішею, їх всього 3 (а у звичайних взагалі 2), то у двоклавішних — 6:

  • вхідних — 2;
  • вихідних — 4.

Щоб уникнути помилок при монтажі виробники на корпусі приладу нерідко вказують схему підключення або маркують входи/виходи.

Часто можна почути, що така велика кількість контактів потрібно для забезпечення роботи вимикача за принципом «перекидання». Але таке формулювання не цілком відповідає дійсності. Так як вимикання відбувається, коли контакти, що входять до складу двоклавішних вимикачів і керуючих однією лінією, просто переміщені в різні положення.

Якщо ж зазначені елементи конструкції перемиканням клавіші повернуті в одне положення, тоді відбудеться включення лампочок.

Тобто, у клавіш немає звичних користувачам фіксованих положень «включено»/«вимкнено», як у традиційних перемикачів. Хоча у обох різновидів обладнання органи управління переміщуються однаково.

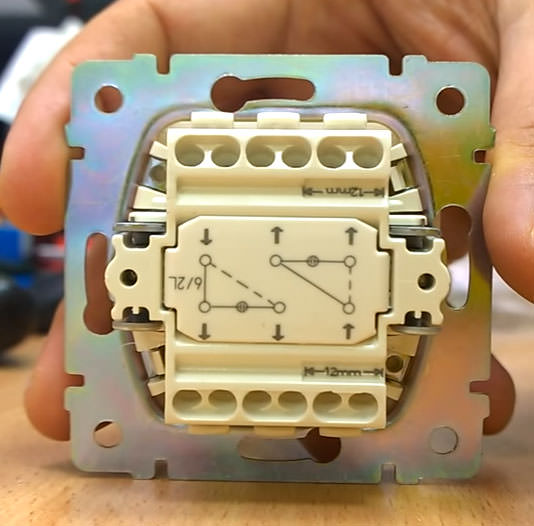

На фото зображений прохідний вимикач двоклавішний. Його основна особливість – велика кількість входів/виходів. У цьому випадку вони промарковані виробником стрілками, щоб знизити ймовірність помилки при підключенні

Більша кількість контактів вимагає використання більшої кількості проводів для забезпечення працездатності двоклавішних вимикачів. Якщо порівнювати з одноклавішними аналогами, то їх потрібно рівно в 2 рази більше.

Підготовчі роботи перед підключенням

Практично у всіх випадках при встановленні двоклавішних електроустановочних виробів знадобиться додатковий монтаж проводів і встановлення додаткового обладнання. А все це, швидше за все, належить придбати.

Так, на етапі підготовки знадобляться:

  • Два трьохжильних проводу необхідної довжини для кожного вимикача. При цьому важливо, щоб його розтин було не менше 2,5 мм2. Також важливо, щоб в якості матеріалу для виготовлення використовувалася мідь. Рекомендуємо ознайомитись з правилами вибору проводів для домашньої проводки.
  • Розподільна коробка. Вона потрібна тому, що кабель від прохідного вимикача, в цілях безпеки, не можна прокладати прямо до освітлювальних приладів. При цьому слід пам’ятати, що з’єднань буде багато, тому обсягу однієї стандартної коробки навряд чи вистачить. Тому ще перед початком робіт слід задуматися про покупку спарених виробів.
  • Інсталяційний короб, який ще іменується подрозетником. Такі пристосування служать для розміщення самих прохідних вимикачів.
Дивіться також:  👷 Наливну підлогу своїми руками: етапи робіт і особливості

Прокладання проводу здійснюється відкритим або закритим способом. Але в будь-якому з випадків перед початком монтажу придбаний електрокабель слід перевірити на працездатність.

На фото зображена модель системи управління освітленням, що дозволяє отримати уявлення про те, що повинно вийти в ході установки вимикачів двоклавішних

При перевірці кабелю спочатку потрібно виконати зовнішній огляд, а потім прозвон з використанням спеціального обладнання, наприклад, мультиметра.

При ігноруванні зазначеного правила можна понести істотні збитки. Особливо це актуально для випадків, коли провід буде вмонтований в стіну.

Якщо є можливість заземлити прохідний вимикач, то нею варто скористатися. Це стосується тих випадків, коли передбачена шина РЕ. Зазвичай вона є в новобудовах.

При виконанні робіт по підключенню слід дотримуватися заходів безпеки. Так перед початком процедури слід знеструмити приміщення.

Схема і порядок підключення

Незалежно від марки та інших особливостей двоклавішних електроустановочних виробів при монтажі доведеться дотримати ряд важливих правил.

На картинці зображена схема підключення двоклавішних прохідних вимикачів. При цьому латинська літера N є міжнародним позначенням нульового проводу (маркується блакитним кольором). А буквою L відзначають фазний провід. Він на схемах, і нерідко в реальності, позначається помаранчевим кольором

Так, спочатку необхідно підготувати місце для установки підрозетників і розподільної коробки. Але це не складно, так як все, що потрібно це встановити в перфоратор корончатое свердло потрібного діаметру. Рекомендуємо ознайомитися з докладним інструктажем з установки підрозетників.

Слід пам’ятати про те, що в розподільну коробку від кожного двохклавішного вимикача прохідного типу повинно приходити 2 дроти, що складаються з 3 жив (у вигляді кінців довжиною 10-15 см):

  • Для сполучення клавіш першого вимикача з фазою мережі – для чого в кожному випадку використовуються клеми, які в електриці позначаються символами L1, L2.
  • Сполучення клавіш другого вимикача з фазним проводом потрібного світильника або їх групи – в цьому випадку також використовуються клеми, які позначаються абревіатурою L1, L2.
  • З’єднання обох використовуються вимикачів між собою – проводиться попарне сполучення залишилися жив. Така процедура проводиться в розподільній коробці. В ході зазначеної операції необхідно з’єднати між собою клеми кожної клавіші одного прохідного вимикача з аналогічними клемами другого.
Дивіться також:  Прокладка електропроводки в квартирі: розбір схем + покрокова інструкція

Не потрібно забувати, що нуль живильного проводу в обов’язковому порядку повинен бути з’єднаний з нульовим проводом електроприладу. Якщо планується керувати групою світильників, тоді нуль мережі з’єднують з усіма їх нульовими жилами. Кращі коннектори для з’єднання проводів ми розглянули у статті про самозажимных клеммниках.

Правильне підключення є запорукою безпечної роботи вимикачів і світильників, а воно багато в чому залежить від коннекторів. Тому практично буде використовувати зручні і надійні клемники WAGO. Вони відносяться до самозажимным і безпечними, тому вплив людського фактора буде мінімальним

При виконанні електромонтажних робіт важливо не заплутатися з кабелями. Таке попередження є актуальним з-за присутності великої кількості жив. Їх слід маркувати, особливо у випадках, коли дроти одноколірні.

Крім того, всі операції слід здійснювати послідовно, тобто, не перемикаючись на іншу роботу до виконання розпочатої.

Докладні інструкції підключення прохідного вимикача на 2 клавіші ми привели в іншій нашій статті.

Як зробити правильний вибір

При купівлі двоклавішних прохідних вимикачів слід віддавати перевагу виробам від відомих виробників.

Приміром, на пострадянському просторі, як, власне, і в Європі, користується популярністю продукція затребуваного німецького бренду Legrand.

Варто звернути увагу на вимикачі, що відносяться до серії Celiane, Velena. Ексклюзивна продукція цього виробника відноситься до лінійки Exclusive Celiane.

Рекомендуємо також ознайомитися з

Крім того, до лідерів сфери зараховані компанії:

  • Wessen і її популярна серія вимикачів W 59 Frame;
  • Lezard;
  • Makel.

На ринку представлені різні види прохідних вимикачів. Але більш затребуваними серед споживачів є сенсорні.

Двохклавішний вимикачі можуть стати частиною системи «розумний дім». Так як багато виробників оснащують свою продукцію датчиками руху. В результаті електроніка сама подбає про вимкнення освітлення.

Висновки і корисне відео по темі

Перший відеоматеріал допоможе уникнути помилок, надмірних грошових витрат при виборі, придбання прохідних вимикачів:

У наступному відео на практиці показано, як виконується підключення вимикачів до системи освітлення:

Двохклавішний прохідні вимикачі здатні зробити проживання більш комфортним і безпечним. А також, при правильному розміщенні, обладнання допоможе економити електроенергію. При цьому в його якості сумніватися не доводиться – такі вимикачі призначені для довготривалого використання.
