Літерні та схематичні позначення трансформатора

На всіх електричних схемах трансформатор, так само як і його потужність і інші параметри, зображуються спеціальними символами і літерами. Сам пристрій зображується у вигляді двох проводков з кількома витками, між якими знаходиться стрижень у вигляді вертикальної лінії.

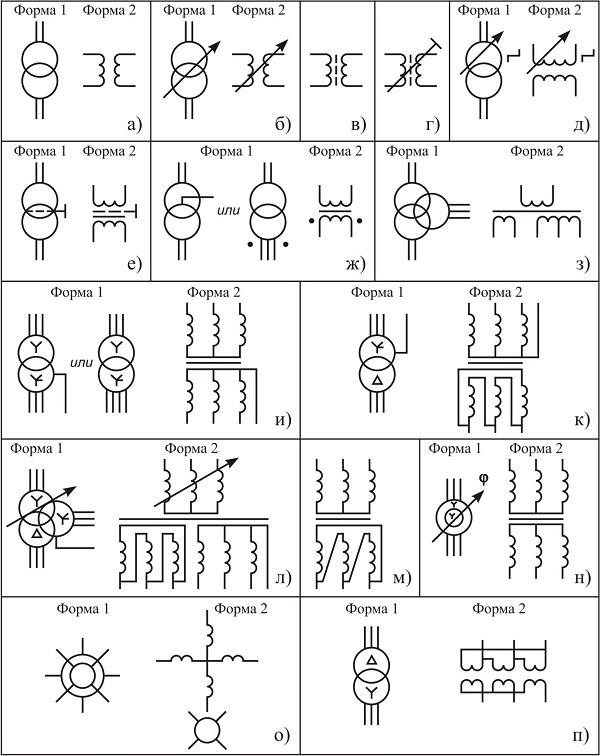

Умовні графічні позначення трансформаторів.

а – трансформатор без магнітопровода з постійним зв’язком;

б – трансформатор без магнітопровода з змінної зв’язком;

в – трансформатор з магнитодиэлектрическим магнітопроводом;

р – трансформатор, що підбудовується загальним магнитодиэлектрическим магнітопроводом;

д – трансформатор зі ступінчастим регулюванням;

е – трансформатор однофазний з феромагнітною магнітопроводом і екраном між обмотками;

ж – диференціальний трансформатор (з відведенням від середньої точки однієї обмотки);

з – трансформатор однофазний з феромагнітною магнітопроводом трехобмоточный;

і – трансформатор трифазний з феромагнітною магнітопроводом, із з’єднанням обмоток зірка – зірка з виведеною нейтральної (середньої) точкою;

к – трансформатор трифазний з феромагнітною магнітопроводом, з’єднання обмоток зірка з виведеною нейтральної (середньої) точкою – трикутник;

Дивіться також:  Яка найбільша планета в Сонячній системі, Галактиці, Всесвіту і як вона називається

л – трансформатор трифазний трехобмоточный з феромагнітною магнітопроводом, із з’єднанням обмоток зірка з регулюванням під навантаженням – трикутник – зірка з виведеною нейтральної (середньої) точкою;

м – розгорнутих позначеннях обмоток трансформаторів (Форма 2) допускається похиле зображення ліній зв’язку, наприклад, обмотка трансформатора із з’єднанням обмоток зірка – трикутник;

н – трансформатор трифазний трехобмоточный (фазорегулятор), з’єднання обмоток зірка – зірка;

про – трансформатор обертовий, фазер (позначення з’єднання обмоток статора і ротора між собою здійснюється в залежності від призначення машини);

п – трансформаторна група з трьох однофазних двообмоткових трансформаторів із з’єднанням обмоток зірка – трикутник.

Що стосується буквених позначень, то тут все виглядає так:

  • Про – вказує на однофазне пристрій;
  • Т – трифазне;
  • З – повітряний тип охолодження;
  • М – масляне охолодження;
  • Д – суміш повітряної і масляної системи;
  • Р – позначає, що пристрій з розщепленою обмоткою;
  • А – автотрансформатор.

Є й інші літерні позначення, і в цілому їх дуже багато.

Сторінка: 1 2 3 4 5 6 7 8
