Загальне пристрій

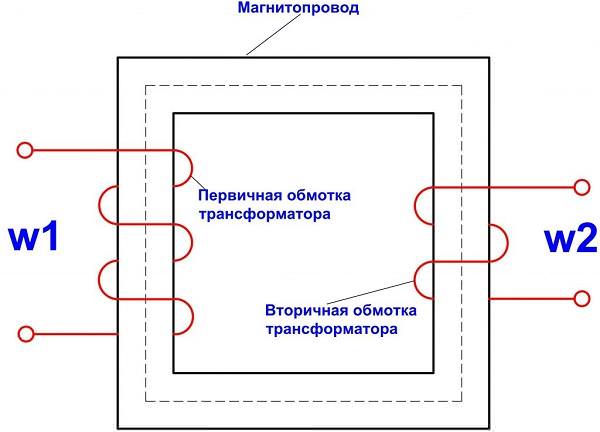

Конструкція виробу в загальному вигляді виглядає досить просто.
Основу пристрою становлять такі найважливіші його елементи:
- Первинна обмотка — котушка, на яку намотано N кількість витків провідника. Два електричних контакту дозволяють підключати до неї джерела постійного струму або напруги.
- Вторинна обмотка — за типом конструкції повністю повторює первинну, але має відмінну від неї кількість витків провідника M. Також тут розташовані контакти для виведення електричного сигналу на наступного або кінцевого споживача струму або напруги.
- Магнітний стрижень, зазвичай прямокутної форми, на який його сторонам надіті у щільному контакті на основі згадані вище котушки. Призначений для того, щоб передавати виникло в результаті дії електромагнітної індукції магнітне поле з першої на другу котушку і збуджувати в ньому пропорційний електричний сигнал.
Всі зазначені елементи можуть знаходитися в корпусі, який іноді буває заповнений спеціальним трансформаторним маслом. Влаштований прилад просто, і навіть сама примітивна схема заміщення легко пояснює його принципи роботи.
