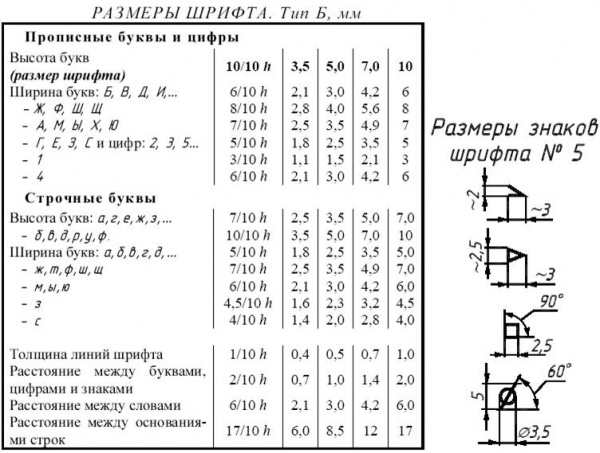

Розміри букв та цифр для шрифту типу Б

ГОСТом передбачено використання наступних розмірів шрифту: 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40 (найчастіше застосовують перші п’ять розмірів). Не варто забувати, що при накресленні написів на креслярської і технічної документації, потрібно дотримуватися розмірність шрифту і стежити за послідовністю обведення символів. При виконанні завдань з нарисної геометрії та інженерної графіки рекомендують використовувати шрифт групи Б з нахилом 75 градусів.

Слід запам’ятати, що висота шрифту визначається великими літерами, а не прописними, які йдуть на порядок нижче.

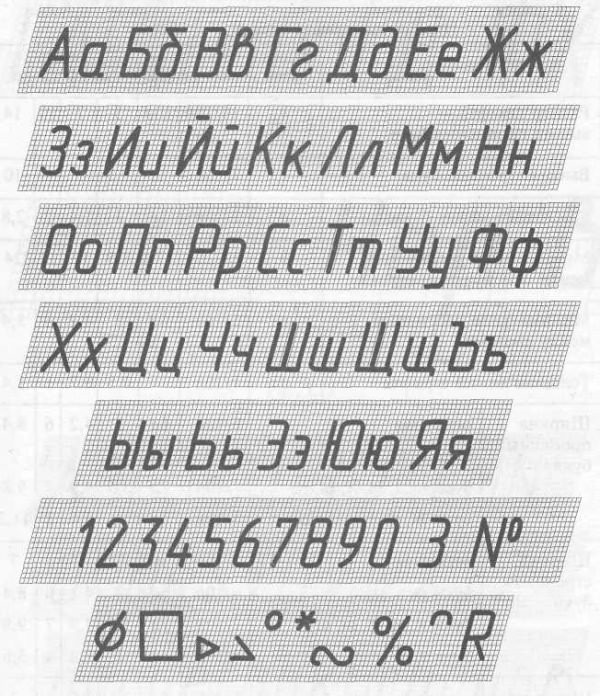

Допоміжна сітка

Щоб правильно писати креслярським шрифтом, як це роблять фахівці, необхідно освоїти техніку написання символів. Прийнято, що при обведення літер і цифр, вертикальні і похилі елементи виконуються рухом знизу-вгору, горизонтальні – зліва-направо, а закруглені – вниз і вліво чи вниз і вправо.

Для більш точного написання використовують допоміжну сітку, яка служить опорним об’єктом для обведення символів. Допоміжна сітка чертится у відповідності з нахилом символів. Крок ліній залежить від параметра товщини лінії шрифту. Отже, ліній знадобиться стільки, скільки потрібно для написання тексту креслярським шрифтом.

При точному побудові сітки досить просто побудувати потрібний символ, орієнтуючись на таблицю з розмірами. Одна з основних помилок студентів – погане закруглення країв. Радіуси скруглення теж необхідно дотримуватися, так як скруглення на деяких буквах дуже яскраво виражені (наприклад, буква “Ф”).

Цей спосіб вкрай незручний для регулярного використання. Він займає надто багато часу для побудови і незручний у процесі коригування неточностей/надмірностей.
