Будівельний степлер – це багатофункціональний механізм. Ним користуються при необхідності з’єднання однакових або різних не особливо твердих матеріалів один з одним, наприклад, пластику, дерева, плівки, утеплювач, фанери. Цей інструмент називають по-різному: тэкер, скобозабивний пістолет, скобозабивач, гвоздезабівателі, скобострел. Кріплення окремих елементів між собою здійснюється за допомогою скоб, шпильок або невеликих цвяхів. Щоб знати, як правильно працювати з будівельним степлером, потрібно розібратися з його конструкцією, придатними до нього різновидами кріплення, способом установки і заміни скоб.

Пристрій і принцип роботи будівельного степлера

Меблевий степлер широко використовується будівельниками та меблевиками, а також представниками інших сфер діяльності. За типом використовуваної енергії для здійснення пострілу під час роботи виділяють наступні види тэкеров:

• механічні;
• електричні;
• пневматичні.

Перші два різновиди призначені для побутового застосування, а останній вид інструменту вважається професійним і використовується в основному при виконанні робіт у великих обсягах. Принцип роботи механічного і електричного скобозабивных пістолетів заснований на виштовхуванні кріплення силою зведеною (стислій) пружини. Після натискання курка вона розкривається, що викликає рух бойка. Він вдаряє по скобі (цвяху або шпильці), забиваючи її в поверхню матеріалу.

Конструкція механічного степлера

Ручні (механічні) скобозабиватели від аналогів відрізняються простою конструкцією. Вони складаються з наступних вузлів і деталей:

• взводной рукояті;
• запобіжної скоби, захищає від випадкових пострілів при транспортуванні інструменту;
• пружини ударного механізму;
• амортизатора;
• ударника;
• бойка;
• регулятора сили удару, що забезпечує можливість виконання робіт з матеріалом різного ступеня твердості (різної щільності);
• корпусу;
• взводной пружини;
• магазину під кріпильні елементи;
• досылателя (з пружиною і фіксатором);
• наконечника, що дозволяє точно забивати кріплення.

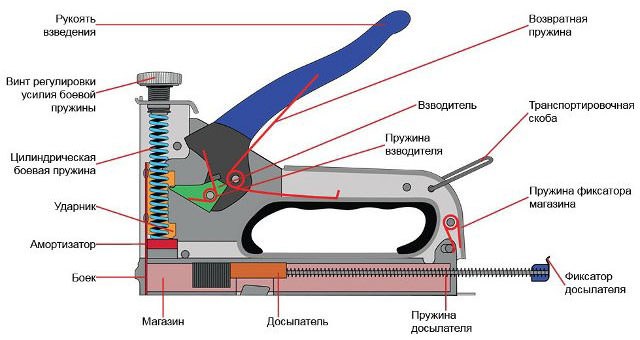

Схема пристрою скобозабивного пістолета представлена на фотографії далі.

Ударний механізм — це головний вузол степлера, взводимый силою м’язів працівника. Він може бути оснащений пружинами двох видів:

• кручений;
• ресорної (пластинчастої).

Виробники вказують в експлуатаційних інструкціях до виробів різновид встановленої пружини.

Крученим пружинним механізмом, представленим на фотографії вище, оснащують дешеві моделі. Їх легко можна відрізнити за регулировочному гвинта, розташованого на корпусі інструменту з протилежного боку від отвору вильоту скоб. Але можливо також, що баранчик буде відсутній, тоді знадобиться звертатися до інструкції для визначення виду встановленої пружини.

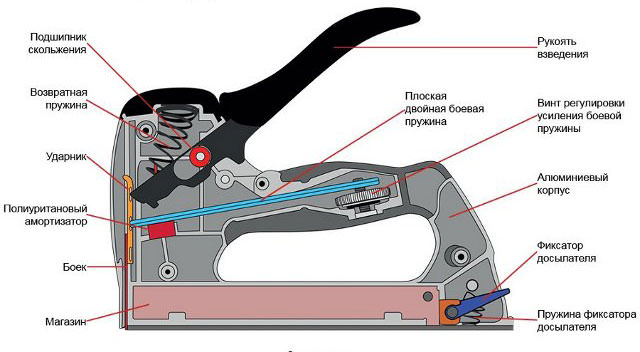

Ресорні пружини могутніше, але дорожче кручених аналогів. При цьому віддача у оснащеного ними інструменту під час роботи менше. Також вони мають великий експлуатаційний ресурс і взводятся легше. Пластинчастий пружинний механізм встановлюють на моделях, призначених для професійного застосування.

Для зручності роботи з інструментом рукоять покривають гумовими накладками, а магазин роблять з прозорою вставкою (що допомагає легко контролювати наявність скоб або цвяхів).

Конструктивні особливості електричного і пневматичного степлерів

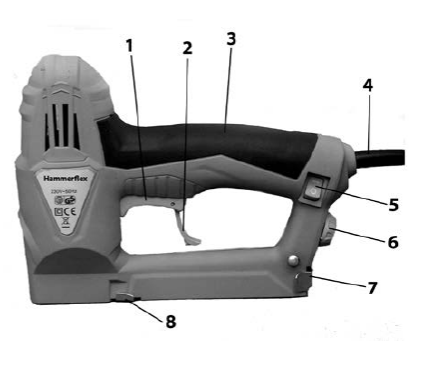

Пристрій електричного скобозабивателя мережевого типу зображено на фото далі.

Цифрам на фотографії відповідають наступні конструктивні елементи:

• спусковий курок;
• запобіжник;
• ручка зі спеціальним покриттям;
• живить шнур;
• перемикач включення/відключення;
• регулятор ударної сили;
• толкательный механізм;
• магазин.

Всередині інструменту розташований электроприводной і ударний механізми. При цьому електричний мотор призначений для взведення пружини.

В акумуляторних моделях живлячого шнура немає: замість нього встановлені батареї.

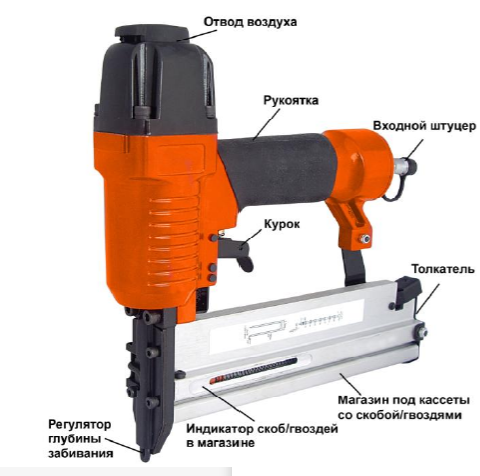

Пристрій меблевого степлера пневматичного типу складніше механічного аналогів. Пневмоінструмент складається з наступних конструктивних елементів:

• корпусу;
• циліндра з розташованим всередині нього поршнем;
• системи пуску (куркового механізму);
• магазину для кріплень з штовхачем;
• ударного механізму;
• вхідного штуцера, призначеного для приєднання до інструменту шланга високого тиску;
• регулятора глибини проникнення кріплень (сили удару);
• повітророзподільного сайту.

Скобострел пневматичного типу працює від енергії стисненого повітря, що подається компресором або з балона. Після натискання курка газ проходить повітряно-розподільної вузол. Далі стиснуте повітря потрапляє всередину циліндра, наводячи при цьому в рух поршень. Останній передає енергію бойку, ударяющему за кріпленням. Після удару скоба або цвях забиваються в поверхню матеріалу.

Читайте також: як вибрати будівельний степлер.

Класифікація застосовуваних скоб

Щоб користуватися скобозабивателем, потрібні скоби. Вони поділяються на окремі види за такими критеріями:

• за матеріалом, з якого зроблені;
• по ступені твердості;
• за наявності покриття;
• за розмірами;
• за формою.

За матеріалом виготовлення

Скоби для степлера по матеріалу бувають:

• алюмінієві, що використовуються в роботі з нетвердыми матеріалами;
• мідні (дорогі за ціною), призначені для м’яких деталей;
• сталеві, які підходять як для нетвердих, так і для м’яких матеріалів, але іржавіють з часом;
• з нержавіючої сталі (нержавіючої сталі) – це надійний варіант в самих різних умовах, але відрізняється високою ціною.

Скоби для меблів також можуть мати оцинковане покриття, що запобігає їх від іржі.

По твердості

По твердості кріплення поділяється на такі різновиди:

• простий;
• дуже твердий;
• розжарений.

Кінці кріплення також можуть бути заточені по-різному, полегшуючи його вбивання при певних умовах.

За формою

Виходячи з форми скоб, виділяють такі їх різновиди:

• П-образні;
• U-образні;
• Т-образні (штифти).

Найбільш часто на практиці застосовують кріплення у вигляді букви П, а U-образні використовують в основному під час прокладання кабельних ліній. Штифти – це майже непомітні кріпильні елементи. Вони використовуються, коли кріплення повинен бути максимально невидимим.

Стандартні типорозміри скоб

Практично всі виробники тэкеров випускають також і власні скоби до них. Але при цьому існує обов’язкова стандартизація типорозмірів продукції — це дозволяє при заміні вставити скоби в скобозабивний пістолет від різних фірм.

Під розмірами кріплення розуміють такі параметри:

• товщину скоби (позначається англійською літерою а);
• довжину (ширину) її спинки (b);
• висоту ніжки (глибину).

Спираючись на дані габаритні параметри, виділяють наступні найбільш популярні на практиці типи скоб.

• 53 – найбільш поширений типорозмір з а=0,7 мм, b=11,4 мм і висотою ніжки, складовою 4÷14 мм.
• 140, має наступні розміри: ширину спинки дорівнює 10,6 мм, товщину 1,2 мм і глибину від 4 до 14 мм.
• 36 – ця маркування вказує на те, що для скобострела можна використовувати U-подібні кріпильні елементи.
• 300 – це цвяхи, які підходять тільки для скобозабивного пістолета.

Слід враховувати, що у різних компаній однакові типи кріплення позначаються по-різному. Щоб зіставити кріпильні елементи різних виробників, користуються поданою нижче таблицею. За розмірами визначитися зі скобами взагалі не складе ніяких труднощів.

Універсальних різновидів кріплення, придатних для виконання будь-яких робіт, не існує.

Рекомендується застосовувати якісні витратні матеріали, які радить виробник експлуатованої моделі скобозабивного пістолета.

Як вставити скоби в степлер

Поміняти скоби в механічному тэкере легко. Щоб зарядити новий кріплення, поступають наступним чином:

• інструмент блокують від випадкового включення з допомогою запобіжника;
• з задньої сторони скобострела відкривають кришку магазину, за якої є паз під кріпильні елементи;
• зсередини дістають стрижень, оснащений толкательной пружиною;
• рейку з скоб повертають вістрями проти рукоятки, а потім вставляють у паз;
• встановлюють всередину інструменту стрижень з пружиною на колишнє місце, де вони затискають кріплення;
• закривають кришку магазина;
• знімають запобіжник;
• роблять кілька пострілів в тестовому режимі для перевірки працездатності інструменту.

З цвяхами при зарядці степлера надходять таким же способом.

На фотографії нижче показано, як поставити скоби в механічний скобозабивач.

Блокування скобозабивного пістолета від випадкового пострілу – це обов’язкова процедура, що забезпечує безпеку проведення роботи.

Щоб заправити скобами пневматичні або електричні степлери, діють за аналогічною з механічним інструментом схемою:

• блокують пристрій;
• перевертають інструмент;
• натиснувши на спеціальну кнопку, дістають лоток під кріплення;
• правильним чином вставляють скоби або штифти (цвяхи) в лоток;
• вставляють «обойму» до появи клацання;
• розблокують інструмент і перевіряють його роботу.

При натисканні на кнопку степлера лоток під кріплення може висунутися або відкриється його кришка — це залежить від використовуваної моделі степлера.

У деяких модифікацій механічних скобозабивных пістолетів інший принцип заміни кріпильних елементів: вони зроблені з висунутим при натисканні на кнопку жолобом. У витягнутий лоток укладають скоби і вставляють його назад в магазин до клацання. Весь процес детально показує як заправити скоби в розглянутому випадку, продемонстрований у відео:

Послідовність проведення регулювання степлера

Налаштування скобозабивному пістолету потрібна в таких випадках:

• після покупки інструменту перед початком робіт;
• якщо скобозабивач перестає повністю вбивати кріплення;
• при початку роботи з матеріалом іншої щільності, ніж у попереднього.

Якщо скобозабивач перестає вбивати кріпильні елементи повністю, це пов’язано з поступовим спрацюванням пружини ударного механізму або з його розхитуванням. До деяких пір регулювання буде допомагати, але після знадобиться купувати новий скобозабивач.

Читайте також: несправності і ремонт меблевого степлера.

Слід враховувати розміри кріплень, на які розрахований тэкер: якщо розмір скоб перевищує допустимий по експлуатаційній інструкції, то регулювання ні при чому, просто потрібно підібрати відповідні витратні матеріали.

Механічні скобозабивные пістолети з крученою пружиною мають гвинт, регулюючий ступінь її стиснення. Він показаний на фотографії нижче червоною стрілкою.

Якщо закручувати регулювальний гвинт за годинниковою стрілкою, то пружина буде при цьому стискатися сильніше, її потенційна енергія зросте. Результатом буде удар більшої сили. Вилетіла скоба глибше зайде в поверхню матеріалу. При обертанні регулятора проти годинникової стрілки пружина ослабне. Удар при цьому також стане слабшою. Виконуючи обертання гвинта, можна налаштувати степлер для роботи з матеріалом різної твердості (щільності).

У механічних моделей скобострелов з ресорною (пластинчастої) пружиною ударного механізму регулятор розташований під ручкою. Обертаючи його в різні боки, виконують регулювання сили пострілу. Перенастроювати ударний механізм потрібно кожного разу, приступаючи до роботи з іншим матеріалом. Після виконання регулювання стиснення пружини рекомендується перевіряти роботу інструмента на заготівлю, яка більше не потрібна.

Процес налаштування закінчується тоді, коли кріплення всією довжиною ніжок входить всередину матеріалу, не пробиваючи його при цьому «спинкою». Рекомендується тренуватися, обертаючи регулятор від мінімуму до максимального стиску пружини.

Основні правила роботи з будівельним степлером

Будівельний степлер — незамінна річ при необхідності з’єднання декількох матеріалів між собою. Однак при цьому необхідно знати, як правильно ним користуватися.

В-першу чергу, необхідно зафіксувати скріплюються елементи і щільно приставити інструмент до того місця, де потрібно вбити скобу. Потім, не відводячи степлер від поверхні матеріалу, необхідно натиснути кнопку або пусковий важіль. Якщо все буде зроблено правильно, то ви почуєте характерне клацання, який вказує на те, що скоба зафіксувала матеріали між собою.

Крім того, необхідно не забувати про дотримання всіх правил техніки безпеки. Будівельний степлер є потенційно небезпечним інструментом, тому при користуванні ним необхідно дотримувати наступні умови.

• Заборонено направляти степлер у бік людей, тварин або притискати їх до власного тіла. Іноді скоба може вистрілити мимовільно.
• Не рекомендується користуватися інструментом при поганому самопочутті або в стані алкогольного сп’яніння.
• Необхідно заздалегідь підготувати робоче місце. Воно має бути чистим, достатньо освітленим. Слід прибрати всі сторонні предмети, які можуть перешкодити проведенню робіт. Також не варто забувати про користування засобами індивідуального захисту. Необхідно мати захисні окуляри, рукавички.
• Якщо степлер електричний, то перед його включенням в мережу необхідно переконатися в тому, що прилад вимкнений, а на рукоятці присутній запобіжник.
• Електричним степлером з пошкодженим кабелем користуватися заборонено. Крім того, не можна їм працювати у вологому приміщенні або на відкритому повітрі під час дощу.

Під час роботи слід захищати очі окулярами

Корисні поради при використанні будівельного степлера

Для того, щоб робота була виконана правильно, і потім її не довелося робити повторно, необхідно знати певні нюанси, які допоможуть у користуванні інструментом. Наприклад, в деяких випадках скоба не входить в матеріал із-за його високої щільності, або вбивається не туди, куди потрібно. Щоб уникнути подібних проблем, необхідно дотримуватися основних порад по користуванню будівельним степлером.

Налаштування сили удару

Вище було сказано, що якщо модель степлера механічна, то у неї є гвинтовий регулятор, за допомогою якого виходить змінити інтенсивність пострілу. Регулювати її необхідно вручну, налаштовуючи силу удару під кожен певний вид матеріалу в залежності від щільності. Наприклад, якщо необхідно вбити скобу в сосну, то слід вибирати мінімальну силу удару, інакше на поверхні буде залишатися слід. При необхідності закріплення ДВП, ДСП, дуба чи ламінату доведеться вибирати максимальну силу удару. У такому разі скоба зможе зайти до кінця поверхню.

Приступати до роботи слід підготовленим

Не варто відразу забивати скоби в поверхню матеріалу в різних місцях. Спочатку треба налаштувати силу удару під даний матеріал. Найкраще випробувати налаштування на обрізках або залишки від заготовки. Скоба повинна добре входити в матеріал з першого разу. Якщо це вийшло, то можна приступати до роботи. В іншому випадку краще провести додаткове регулювання, щоб домогтися необхідної сили удару.

Кріпити матеріал необхідно акуратно

Для зручності в роботі рекомендується заздалегідь намітити місця, в яких будуть убиватися скоби. Крім того, якщо у механічного степлера є спеціальний фіксатор, слід використовувати його. Так вийти витримувати необхідну відстань між скобами без нанесення розмітки. Щоб матеріал не сповз в сторону при вбиванні кріплення, потрібно міцно фіксувати його. Проводити постріл слід ретельно прицілившись. Якщо у степлера є тонкий наконечник, то для більш точного попадання потрібно використовувати його.

Переконатися в наявність кріплення

Практично у всіх моделях є спеціальне віконце, через яке видно, скільки скоб залишилося в магазині. Під час роботи слід постійно перевіряти їх наявність і вставляти нові при необхідності. В магазині скоби повинні розташовуватися гострими кінцями догори. Якщо встановити неправильно, то вони можуть застрягти в інструменті.

Якщо інструмент довго не використовується, фіксувати рукоять

Після виконання робіт необхідно зафіксувати рукоять степлера з допомогою запобіжника. Це потрібно для того, щоб не сталося випадкового натискання, і кріплення не потрапив у які знаходяться поблизу.

Дані поради допоможуть правильно і швидко виконувати роботи по кріпленню матеріалів.
