Як підключити зовнішній відеоадаптер

USB

Виконати підключення повноцінної зовнішньої відеокарти до ноутбука або комп’ютера за допомогою USB не представляється можливим, і не важливо це USB 3.0 або більш молодша модель. Зробити це можна лише з деякими VGA пристроями, які не оснащені графічним ядром і не отримують від процесора дані для візуалізації зображення. Такі пристрої є свого роду перехідниками, що використовуються для виведення картинки на другий монітор.

Thunderbolt

Thunderbolt – спільна розробка від Apple і Intel. Даний інтерфейс на відміну від попереднього дозволяє підключити зовнішній пристрій, т. к. працює по протоколу «PCI Express». Максимальна швидкість досягає більше 40 Гігабіт в секунду. Не тільки пристрої Apple мають даний роз’єм, все більше виробників оснащують свої лептопи даним інтерфейсом. Для підключення через порт, знадобиться адаптер Echo Express Pro.

Як підключити:

  • для початку необхідно зняти зовнішню кришку з адаптера і встановити виносну відеокарту;
  • після цього підключаємо харчування;
  • потім під’єднуємо кабель в роз’єм Thunderbolt;
  • встановлюємо драйвера на «eGPU» і перезавантажуємо ноутбук;
  • після цього в «Диспетчері пристроїв» повинна визначатися шина PCI to PCI bridge».

Чому гріється відеокарта на комп’ютері

Єдиним недоліком даного способу є те, що адаптер Echo Express Pro не має достатньої кількості роз’ємів живлення, тому для підключення більш потужного графічного прискорювача знадобиться використовувати блок живлення.

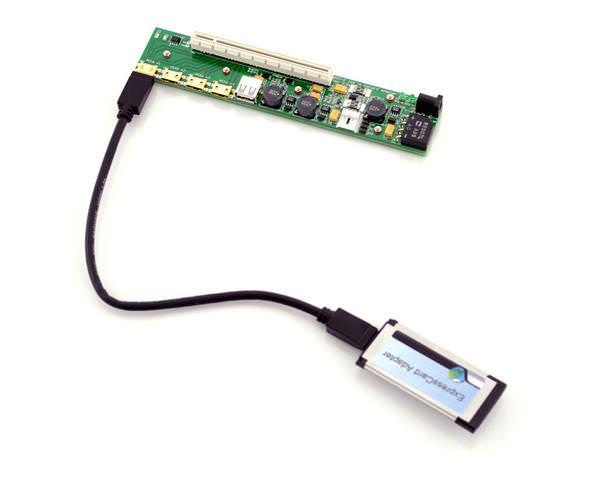

ExpressCard

Інтерфейс, призначений для підключення периферійних пристроїв до ноутбука. Пристрій даного адаптера достатня проста схема і роз’єм через який здійснюється підключення. Лептоп оснащений даним інтерфейсом, дозволяє зробити підключення по протоколу PCI Express.

Як підключити:

  • все досить просто, для початку необхідно переконатися є подібний роз’єм в ноутбуці;
  • якщо присутній роз’єм потрібно придбати перехідник «ExpressCard Interface 26PIN inside»;
  • підключаємо адаптер «ExpressCard» до ноутбука за допомогою «EXP GDC» з’єднуємо пристрою у відповідний роз’єм HDMI.

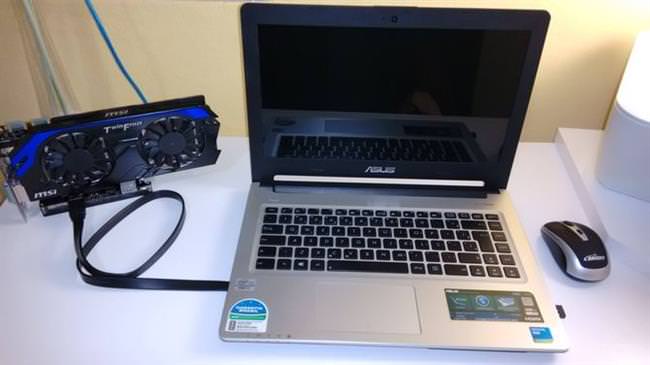

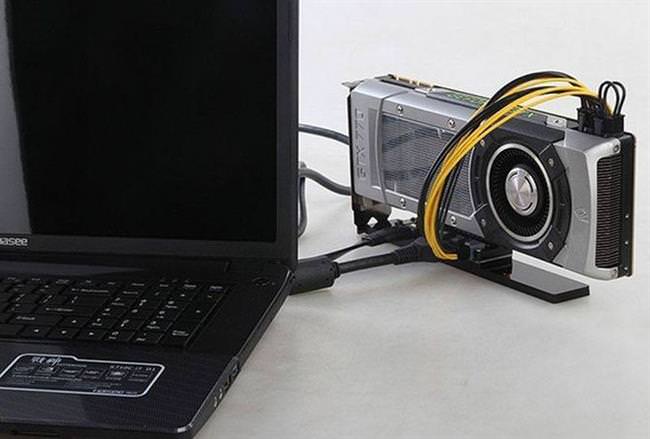

Mini-PCIe

Кожен лептоп оснащується роз’ємом «mini PCI-Express» в який вбудований приймач «WLAN». Сам роз’єм розташований на материнській платі. Здійснити підключення зовнішнього відеоадаптера можна з допомогою «EXP GDC». Даний спосіб є найбільш оптимальним, так як досягається максимальна продуктивність. Придбати «EXP GDC» можна в спеціалізованих магазинах, а також на торгових майданчиках, наприклад, «Aliexpress».

Дивіться також:  Чим замінити термопасту для процесора в домашніх умовах - практичні поради

Даний адаптер являє собою слот «PCI-E» в який вбудовано декілька роз’ємів дозволяють підключити периферію.

Розглянемо процес установки:

  • завершуємо роботу і відключаємо ноутбук від електромережі;
  • знімаємо задню панель для отримання доступу до компонентів комп’ютера;
  • далі прибираємо модуль бездротового зв’язку, він утримується з допомогою гвинтів, встановлених по краях. Після цього від’єднуємо проводки;
  • тепер необхідно виконати з’єднання всіх комплектуючих. Кабель «mPCI-E» з’єднуємо з «HDMI» і приєднуємо до адаптера;
  • далі потрібно виконати під’єднання «6 pin» і «6 pin + 8 pin коннектора. У свою чергу «6 pin» під’єднуємо до «EXP GDC», «6 pin + 8 pin» до відеокарти залежно від наявних гнізд;
  • потім встановлюємо блок живлення і приєднуємо його з допомогою «8 pin коннектора;
  • після цього необхідно виконати підключення за допомогою «PCI-E HDMI» кабелю до гнізда на материнській платі;
  • у висновку випускаємо назовні провід і закріплюємо його таким чином, щоб він не зміг пошкодитися, закриваємо задню кришку;
  • встановлюємо необхідні драйвера на зовнішній відеоадаптер.

Для довідки, розкрити потенціал продуктивності з допомогою такого підключення неможливо, оскільки пропускна здатність шини порівняно невелика. Якщо ноутбук має дозвіл екрана в межах (1366×768), то грати буде досить комфортно, також робота в програмах по створенню 3D не викличе серйозних проблем з рендерингом.

Прискорюємо відеокарту для максимальної продуктивності в іграх

Док-станції

Док-станція являє собою пристрій (бокс), обладнане роз’ємами для підключення деяких електронних девайсів. Для установки eGPU знадобитися подібний апарат з вбудованим слотом «PCI-E». Відеокарта в комплект док-станції не входить.

Підключення такого обладнання можливо з допомогою роз’єму «Thunderbolt». Перевагою даного рішення є те, що немає необхідності проводити маніпуляції з компонентами лептопа. Недолік пов’язаний з тим, що «Thunderbolt» вбудований не на всіх ноутбуках. До того ж ціна на док-станції знаходиться на рівні вартості відеоадаптера, приблизно 600-800$.

З підключенням ніяких труднощів не виникне, ще однією перевагою док-станції є те, що досить встановити дискретну відеокарту в слот «PCI-E» і приєднати «Thunderbolt» кабель до ноутбука. Перезавантаження системи не потрібно, необхідно лише встановити останню версію драйверів.
