Дерев’яний органайзер з кришкою

Дана конструкція відмінно підходить для зберігання обладнання, а також відрізняється міцністю, надійністю і солідним виглядом. Для його виготовлення вам знадобляться:

дошка;
столярний клей;
металеві кутові накладки – 8 шт.;
ручка;
саморізи;
меблеві петлі – 2 шт. або рояльна петля;
засувки-замки – 2 шт.;
ножівка;
вимірювальний інструмент;
дриль;
струбцини;
наждачний папір.

Виконати розмітку деталей на дошках по розмірам, наведеним нижче.

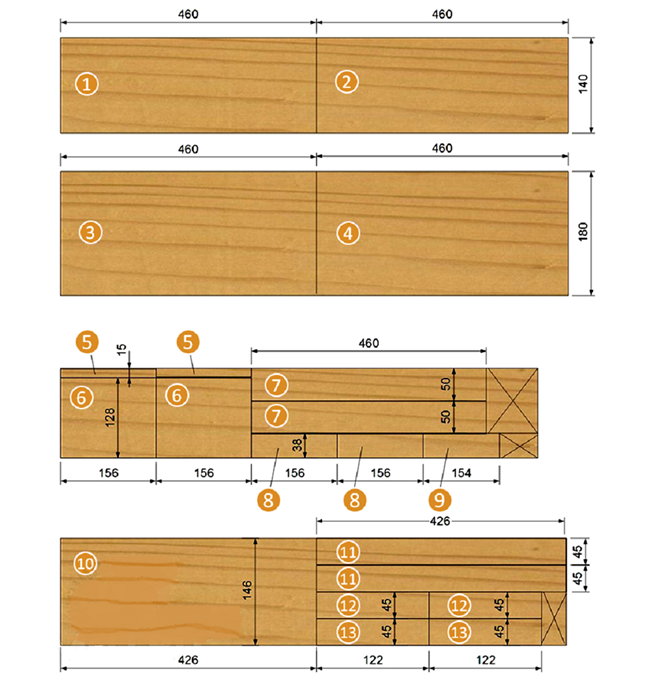

Розміри деталей дерев’яного інструментального ящика з кришкою

Деталювання

Найменування	Номер на кресленні і кількість
Основний ящик
Передня панель	№1 – 1 шт.
Задня панель	№2 – 1 шт.
Днище	№3 – 1 шт.
Опорна рейка	№5 – 2 шт.
Пліч	№6 – 2 шт.
Кришка
Верх	№4 – 1 шт.
Передня і задня стінка	№7 – 2 шт.
Пліч	№8 – 2 шт.
Знімний лоток
Ручка	№9 – 1 шт.
Днище	№10 – 1 шт.
Довгі боки	№11 – 2 шт.
Короткі боки	№12 – 2 шт.
Перегородка	№13 – 2 шт.

Збираємо бокс для інструментів

В першу чергу збираємо корпус боксу і кришку. Для полегшення скористайтесь струбцинами і кутовими стяжками. З’єднання деталей виконують за допомогою спеціального клею для столярних робіт. Після висихання клею свердлимо отвори, зенкуем їх і проводимо додаткову фіксацію саморізами.

Дивіться також: Як отримати фіолетовий колір при змішуванні фарб: секрети майстра

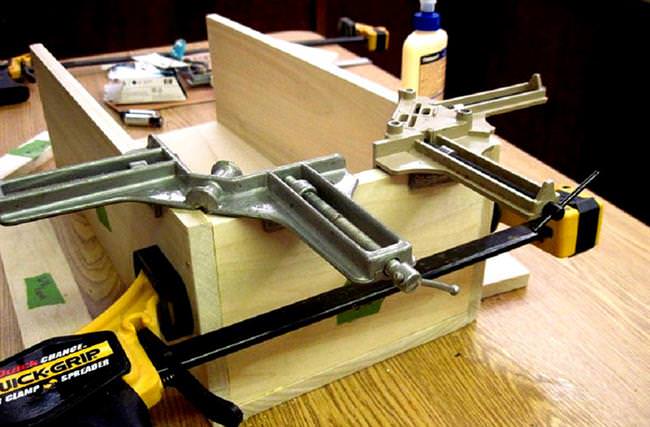

Збірка короба

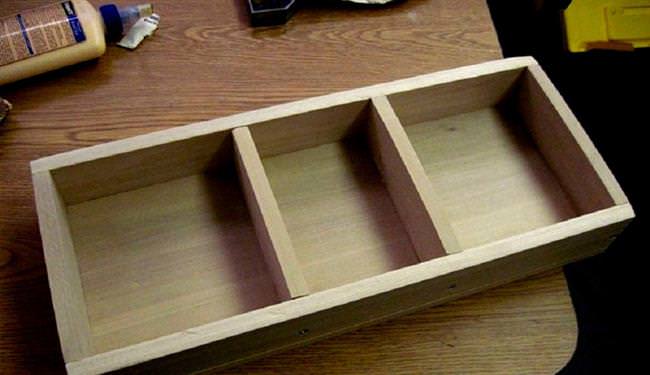

Далі таким же способом збираємо знімний лоток, встановлюємо перегородки і додатково закріплюємо все саморізами. Усередині корпусу ящика на коротких стінках встановлюємо дві планки, відступивши 300 мм від верхнього краю.

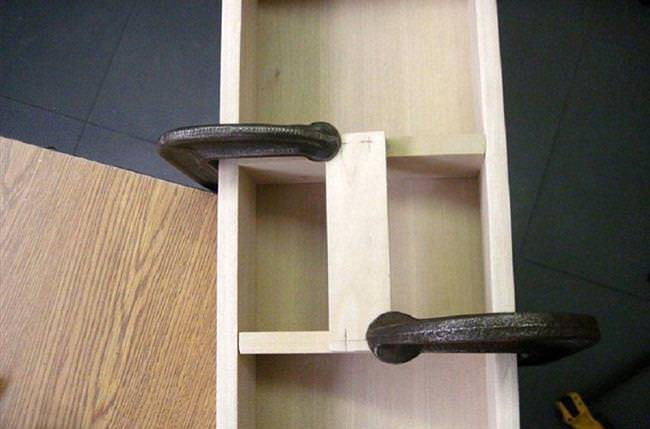

Збираємо знімне внутрішнє відділення для кріплення

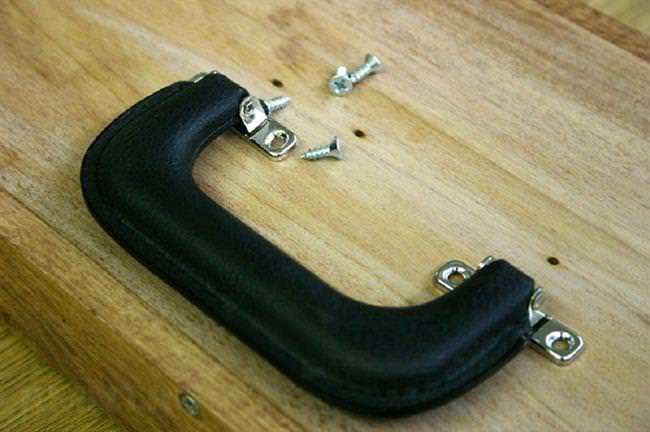

Встановлюємо ручку

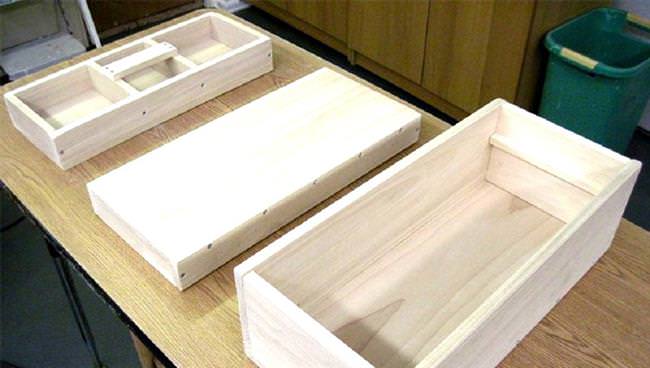

Інструментальний бокс поелементно

Ще раз обробляємо інструментальний бокс дрібної абразивним папером, щоб видалити найменші задирки. Покрити конструкцію захисним складом і дати висохнути. Якщо після такої обробки виявилися порушені волокна деревини, то необхідно ще раз обробити ящик наждачкою і повторити обробку.

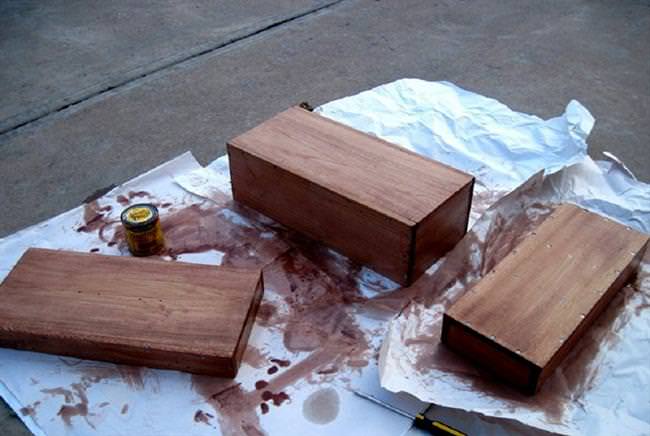

Покриваємо всі деталі захисним складом

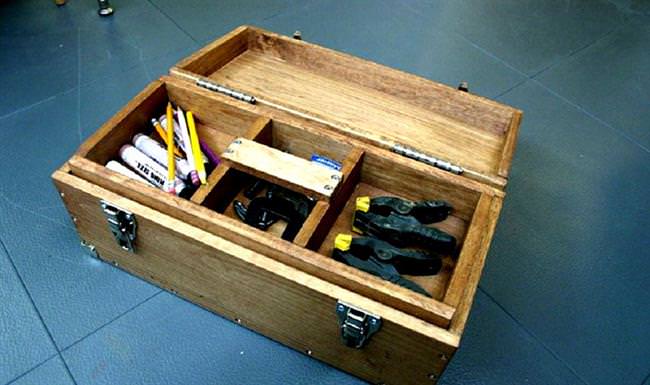

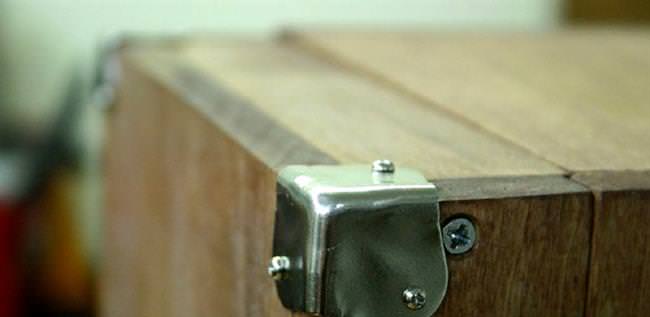

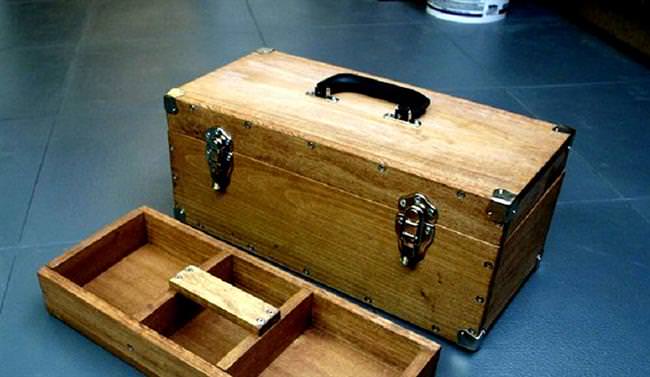

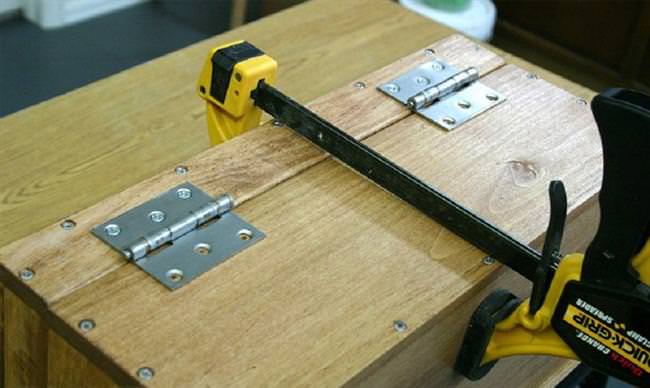

Завершуючи збірку потрібно з’єднати кришку з корпусом за допомогою петель і саморізів. Встановити ручку і засувки-замки, а також захисні металеві накладки на всі кути скриньки. Бокс готовий, і тепер його можна заповнити необхідним обладнанням, насадками і кріпленням.
