Стандартна процедура включення
Принцип роботи блоку живлення ґрунтується на перетворенні струму (напруги) до того значення, яке потрібно для функціонування ПК. Завдяки цьому компоненти комп’ютера можуть стабільно працювати і не піддаватися впливу різних перешкод.
Процес запуску відбувається наступним чином:
- в першу чергу струм подається у фільтр, який відповідає за піки, гармоніки і перешкоди в електричній мережі;
- далі завдяки проходженню через фільтр, струм стабілізується. Візьмемо для прикладу значення потужності в 350В;
- потім струм подається в інвертор, де перетворюється в змінну значення від 30 кГц до 55 кГц. У висновку струм подається до всіх компонентів ПК через різні відводи, т. к. обладнання потрібно різне напруга.
Як включити блок живлення без комп’ютера
Перші джерела живлення для ПК проводилися за стандартом АТ. Завдяки цьому, запуск можна було зробити без використання ПК, тобто безпосередньо. Зараз же блоки випускаються в новому стандарті АТХ, і холостий запуск тепер шкодить їм. Вони оснащені коннекторами SATA і Molex для підключення жорстких дисків і відеокарт. Також є 4-pin, 8-pin живлення для підключення процесора і 20 pin (більш старі пристрої) або 24 pin (оснащуються сучасні ПК) під материнську плату.
Оперативна пам’ять у комп’ютері – що це таке
Для запуску БП необхідно знати, які контакти потрібно замкнути, як правило це використовують роз’єм PS_ON (зелений) і COM (чорний). Далі розглянемо покроково спільні кроки по запуску без ПК.
Насамперед необхідно розуміти, за якими кабелях яка напруга йде, щоб убезпечити себе. Схема розпіновки блоку живлення:
| Колір | Рівень напруги у Вольтах | Номер роз’єми | Номер роз’єми | Рівень напруги у Вольтах | Колір |
|---|---|---|---|---|---|
| помаранчевий | +3,3 | 1 | 13 | +3,3 | помаранчевий |
| помаранчевий | +3,3 | 2 | 14 | -12 | синій |
| чорний | заземлення | 3 | 15 | заземлення | чорний |
| червоний | +5 | 4 | 16 | Power on | зелений |
| чорний | заземлення | 5 | 17 | заземлення | чорний |
| червоний | +5 | 6 | 18 | заземлення | чорний |
| чорний | заземлення | 7 | 19 | заземлення | чорний |
| сірий | Power good | 8 | 20 | -5 | білий |
| фіолетовий | +5 VSB | 9 | 21 | +5 | червоний |
| жовтий | +12 | 10 | 22 | +5 | червоний |
| жовтий | +12 | 11 | 23 | +5 | червоний |
| помаранчевий | +3,3 | 12 | 24 | заземлення | чорний |
Інструкція:
- для початку необхідно виконати відключення БЖ від мережі й інших компонентів ПК;
- потім відкручуємо болти кріплення і акуратно витягуємо джерело живлення системного блоку;
Зверніть увагу, що блоки оснащені 20 pin і 20+4 pin роз’ємами не слід вмикати без навантаження. В іншому випадку він може вийде з ладу.
- для забезпечення навантаження будемо використовувати кулер. Головне, щоб БП не працював без навантаження;

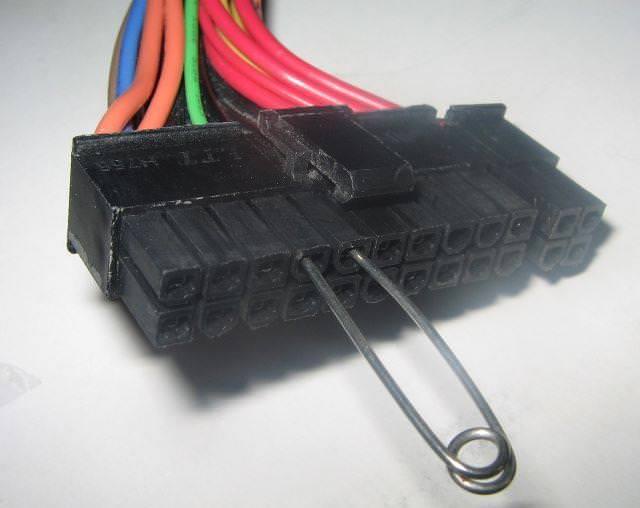

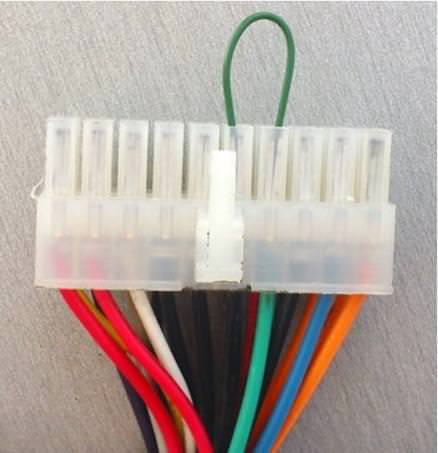

- далі потрібно виконати замикання PS_ON (зелений) і COM (чорний). Для запуску використовуємо скріпку або виготовляємо перемичку. Перемичку можна виготовити з звичайного шматочка дроти з зачищеними кінцями;
- замикаємо контакти, вставляємо скріпку або перемичку в роз’єми PS_ON і COM і запускаємо БЖ.
Щодо старого блока живлення стандарту AT — там все трохи по-іншому. Замикання зеленого і чорного контакту не включать блок живлення без материнської плати. У цьому випадку необхідно виготовити 2 перемички і використовувати для запуску відразу дві комбінації: блакитний – чорний і білий – коричневий.
Всі роз’єми материнської плати
УВАГА! При запуску БЖ стандарту AT варто бути уважним! Напруга на одному з замкнених контактів 220 Вольт!
