Об’єднання персональних комп’ютерів в мережу — одна з найважливіших технологій, створена для спільного доступу користувачів ПК до даних, програмами та обладнанням.
Найбільш ефективним способом створення локальної мережі є використання кабелю Ethernet.
Як створити локальну мережу між двома комп’ютерами
Локальні мережі та мережеве обладнання
Локальна мережа (LAN, ЛОМ) призначена для роботи в одній будівлі або приміщенні (офісі).
Питання, що допомагають планувати LAN:
- наявність на місці мережевої інфраструктури;
- скільки всього є ПК
і мережевих пристроїв;
- дозволяють приміщення прокладати мережеві кабелі;
- використовувані програми і які їхні вимоги до мережі;
- плануються підключення нових користувачів і установка.
Вибір мережевого обладнання:
- для побудови ЛОМ використовується кабель Ethernet не нижче 5-ї категорії;
- найшвидший бездротовий стандарт мереж W-i-Fi — 802.11 n.
Інше мережеве обладнання повинно бути сумісне з вибором кабелю або бездротового з’єднання.

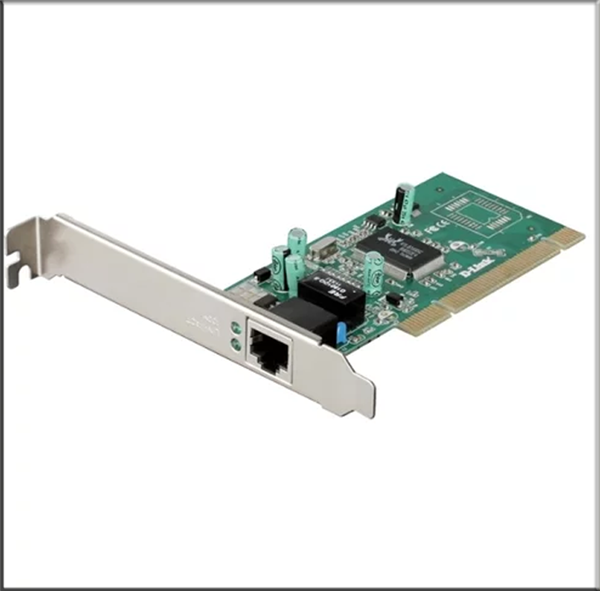

Мережева плата ПК – має мережевий роз’єм RJ-45 або антену Wi-Fi і настроюється для роботи з мережевого протоколу TCP/IP.
При створенні локальної мережі, використовуване устаткування повинно бути сумісне з мережевою картою комп’ютера

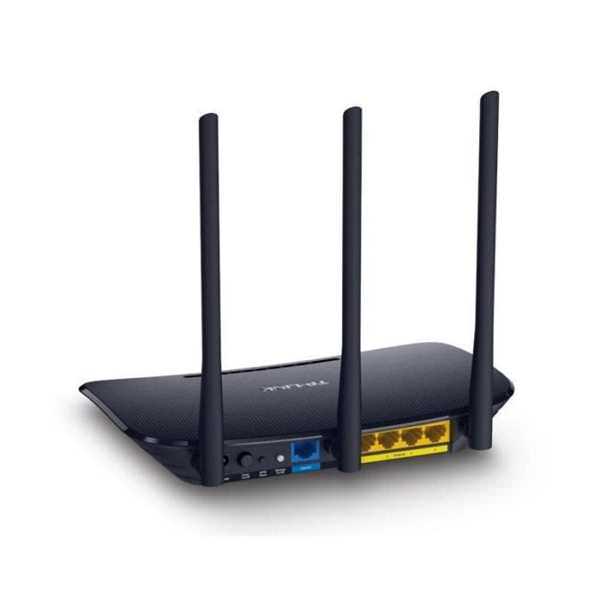

Роутер (маршрутизатор) — має декілька мережевих роз’ємів RJ-45 і WI-Fi антени, відстежує адреси мережевих пристроїв, працюючи по протоколу TCP/IP.
Роутер повинен бути сумісний з обладнанням використовуваним для підключення локальної мережі між комп’ютерами
Варіанти побудови домашньої локальної мережі
Способи побудови домашньої мережі:
- Якщо необхідно створити мережу з двох ПК, їх можна підключити безпосередньо кабелем Ethernet. Для такої мережі з’єднання з Інтернетом необхідно наявність на одному з ПК 2-х мережевих карт — першою для підключення іншого ПК, і другий для підключення до Інтернету від провайдера.
Варіант підключення мережі з двох ПК безпосередньо кабелем Ethernet
- Більш гнучким варіантом домашньої мережі є підключення декількох ПК до роутера. У цьому випадку кількість підключаються ПК обмежена кількістю портів роутера. Кабель Інтернет під’єднується до цього ж пристрою.
Схема підключення домашньої мережі через роутер
Створення домашньої мережі між двома ПК
При підключенні локальної мережі через Ethernet (LAN) кабель першим питанням є – прямий (патч-корд, straight) або перехресний (crossover, крос) кабель слід використовувати.
Відповідь на це питання залежить, які пристрою за типом він поєднує:
- влаштування одного типу – два ПК або мережевих комутатора;
При з’єднанні двох комп’ютерів одного типу потрібен певний Ethernet-кабель
- пристрої різного типу – ПК і роутер або концентратор Ethernet.
З’єднання пристроїв різного типу потребує використання певного виду кабелю
«Перекреснутые» провідники в крос-кабелі служать для передачі сигналів з одного кінця кабелю і прийому їх на іншому кінці, і навпаки, що робить його підходящим для обміну інформацією на пристроях одного типу.
«Перекреснутые» провідники в крос-кабелі роблять його відповідним для підключення та обміну інформацією на пристроях одного типу
Сьогодні багато мережеві пристрої мають функцію Auto-MDI(X), яка налаштовує передачу в кабелях різного типу.
Довідка! Якщо принаймні одне з підключаються кабелем пристроїв має вбудований Auto-MDI(X), у цьому підключенні можна застосовувати будь-який тип кабелю Ethernet.
При наявності на пристрої функції Auto-MDI(X) можна застосовувати будь-який тип кабелю
Як підключити два ПК кабелем Ethernet
Крок 1. З’єднати два ПК (ноутбука) перехресним кабелем, вставивши його в роз’єм RJ-45 мережевих плат ПК.
Перехресний кабель підключається в рознімання RJ-45 мережевих плат комп’ютерів
Крок 2. Натиснути комбінації клавіш «Win+R» («Win» розміщена праворуч від «Ctrl»).
Натискаємо одночасно клавіші Win+R»
Крок 3. Надрукувати у вікні «ncpa.cpl» і натиснути «OK».
Друкуємо у вікні «ncpa.cpl», натискаємо «OK»
Крок 4. Клацнути на піктограмі з’єднання Ethernet правою кнопкою миші і вибрати лівої «Властивості».
Клацаємо на піктограмі з’єднання Ethernet правою кнопкою миші, вибираємо лівою «Властивості»
Крок 5. У вікні властивостей підключення до ЛОМ клацнути на TCP/IPv4 та натиснути «Властивості».
Клацаємо на TCP/IPv4, натискаємо «Властивості»
Крок 6. Встановити IP-адресу 192.168.0.1 і маску підмережі 225.225.225.0 для першого ПК і натиснути «OK».
Ставимо галочку на пункт «Використовувати…», встановлюємо IP-адресу і маску підмережі, як на фото, натискаємо «OK»
Крок 7. Повторити Кроки 2-6» для другого ПК, встановивши IP-адреса 192.168.0.2 і маску підмережі 225.225.225.0.
Схема і дані для підключення двох ПК в домашній мережі
Приміщення комп’ютерів в загальну мережу
Крок 1. Затисніть клавіш «Win+R», надрукуйте «sysdm.cpl» і натиснути «OK».
Друкуємо в поле «Відкрити» команду «sysdm.cpl», натискаємо «OK»
Крок 2. Клацнути по вкладці «Ім’я комп’ютера» і натиснути «Змінити».
Клацаємо по вкладку «Ім’я комп’ютера», натискаємо «Змінити»
Крок 3. Надрукувати у рядку «робочої групи» ім’я групи і натиснути «OK».
Примітка! Необхідно, щоб ім’я робочої групи було набрано англійськими символами.
Друкуємо в рядку «робочої групи» ім’я групи, натискаємо «OK»
Крок 4. Перезавантажити ПК.
У меню «Пуск» натискаємо по опції «Перезавантаження»
Крок 5. ПовторитиКроки 1-4″ на іншому ПК, вказавши ім’я робочої групи.
Відкриття загального доступу до папок
Крок 1. Клацнути правою кнопкою миші внизу робочого столу праворуч на мережі і вибрати лівої «Параметри мережі…».
Клацаємо правою кнопкою миші по значку мережі на панелі завдань, вибираємо лівою «Параметри мережі…»
Крок 2. Клацнути на пункті «Стан» і вибрати «Центр управління…».
Клацаємо на пункті «Стан», вибираємо «Центр управління…»
Крок 3. Розкривати послідовно всі мережеві профілі і в кожному з них виставити точки навпроти «Увімкнути» і «Дозволити».
Розкриваємо всі мережеві профілі, скрізь виставляємо точки навпроти опції «Включити» і «Дозволити»
Крок 4. Перегорнути список вниз і в останньому пункті «…з парольного захистом» вибрати «Вимкнути». Натиснути «Зберегти зміни».
Відзначаємо опцію «Вимкнути спільний доступ, захищений паролем», натискаємо «Зберегти зміни»
Крок 5. Повторити Кроки 1-4» на іншому ПК.
Налаштування доступу до папок
Крок 1. Клацнути правою кнопкою миші на папці, відкритої для доступу в мережі, і клацнути лівою кнопкою «Властивості».
Клацаємо правою кнопкою миші на папці, відкритої для доступу в мережі, клацніть лівою кнопкою миші відкриваємо «Властивості»
Крок 2. Клацнути по вкладці «Доступ» і вибрати «Загальний доступ».
Клацаємо по закладці «Доступ», вибираємо «Загальний доступ»
Крок 3. Відкрити список, що випадає, вибрати «Всі» і натиснути «Додати».
Відкриваємо випадаючий список, вибираємо «Всі», натискаємо «Додати»
Крок 4. Вибрати в списку, що випадає) для «Всі бажаний Рівень…»: «Читання», «Редагування», «Вилучення». Натиснути кнопку «Поділитися».
Вибираємо в списку для групи «Всі» бажаний Рівень…», натискаємо «Поділитися»
Крок 5. Натиснути «Готово».
Натискаємо «Готово»
Крок 6. Якщо потрібно проробити “Кроки 1-5″ на іншому ПК.
Передача даних по мережі з допомогою мережного диска
Крок 1. Відкрити папку «Комп’ютер», двічі клацнувши по його ярлику.
Відкриваємо папку «Комп’ютер», двічі клацнувши по його ярлику
Крок 2. Клацнувши по напису «Підключити мережний диск» верху вікна папки.
Натискаємо по напису «Підключити мережний диск» у верхній частині вікна папки
Крок 3. Вибрати букву диска, який підключається і вказати шлях у рядку «Папка», що включає ім’я ПК і ім’я папки у форматі (\), показаному в «Приклад». Натиснути «Готово».
Вибираємо букву диска, який підключається, вказуємо шлях у рядку «Папка», натискаємо «Готово»
Примітка! Зазначене у прикладі ім’я ПК («сервер») дивіться в «Крок 3» «Приміщення комп’ютерів в загальну мережу», а «спільний ресурс» — це ім’я відкритого доступу до папки. Замість ПК імені можна використати IP-адресу.
Мережевим диском можна використовувати для передачі файлів, як звичайним диском, відкриваючи його в папці «Комп’ютер».
Мережний диск з’явиться в папці «Комп’ютер»
Крок 4. Повторити Кроки 1-3» на інших ПК, якщо потрібно відкрити доступ до їх папок.
Створення мережі з допомогою роутера
Для створення ЛВС за допомогою роутера (маршрутизатора, комутатора) потрібно підключити декілька ПК до роутера прямим кабелем Ethernet.
Підключаємо кілька ПК до роутера прямим кабелем Ethernet
Крок 1. Підключити кабелі від ПК до роз’ємів роутера, підписаним як Ethernet або LAN.
Підключаємо кабелі від ПК до роз’ємів роутера, підписаним як Ethernet або LAN
Примітка! Кабель, що йде від провайдера Інтернет, підключається на роутері до роз’єму WAN або Internet.
Крок 2. Подати на роутер харчування.
Включаємо роутер, натиснувши на спеціальну кнопку для включення при наявності
Крок 3. Виконати «Кроки 2-6» розділу «Як підключити два комп’ютера кабелем Ethernet», виставивши замість IP-адреси галочки на автоматичне отримання адрес.
Ставимо галочки на автоматичне отримання адрес
Довідка! За замовчуванням роутери налаштовані на автоматичне роздачу IP-адрес (DHCP) і не вимагають додаткових налаштувань. Інтернет також повинен підключатися одразу, оскільки провайдери зазвичай використовують підключення по DHCP.
Крок 4. Для передачі файлів між ПК виконати налаштування, наведені в розділах вище, починаючи від «Приміщення комп’ютерів в загальну мережу» і до поточного розділу.
На цьому налаштування локальної мережі для передачі файлів за допомогою роутера завершена.
Зміна пароля локальної мережі
Щоб гарантувати підключення в локальну мережу зовнішніх пристроїв, а також захистити дані в папці, на ПК з загальної папки можна встановити додатковий пароль.
Крок 1. Натиснути «Win+R», надрукувати «control» і натиснути «OK».
Друкуємо «control», натискаємо «OK»
Крок 2. Вибрати вгорі «Великі значки» і клацнути по посиланню «Облікові записи користувачів».
Вибираємо вгорі «Великі значки», клацаємо по посиланню «Облікові записи користувачів»
Крок 3. Клацнути «Управління записом…».
Натискаємо на посилання «Управління записом…»
Крок 4. Клацнути «Створення запису…».
Клікаємо по опції «Створення облікового запису»
Крок 5. Ввести Ім’я…» запису, вибрати звичайний доступ і натиснути кнопку «Створити…» внизу вікна.
Вводимо «Нове ім’я..» записи, вибираємо «Звичайний доступ», натискаємо кнопку «Створити…»
Крок 6. Клацнути по тільки що створеної запису.
Натискаємо по іконці тільки що створеної запису
Крок 7. Клацнути «Створення пароля».
Натискаємо на посилання «Створення пароля»
Крок 8. Ввести пароль, підтвердження і підказку. Натиснути кнопку «Створити пароль».
Вводимо пароль, підтверджуємо його, вводимо підказку, натискаємо кнопку «Створити пароль»
Примітка! При створенні нового облікового запису можна продовжувати користуватися основний записом користувача.
Підключення Android пристрою до локальної Wi-Fi мережі
Крок 1. Зайти на пристрої з ОС Android у Google Play Store і завантажити ЗА ES File Explorer File Manager.
Знаходимо додаток ES File Explorer File Manager в Google Play Store, натискаємо «Install»
Крок 2. Запустити і перейти на вкладку LAN-підключення. Вибрати «Створити».
Переходимо на вкладку LAN-підключення, вибираємо «Створити»
Крок 3. Вказати шлях до папки, замість імені ПК ввівши його IP-адресу, а також набрати ім’я користувача та пароль облікового запису цього ПК. Натиснути «OK».
Вводимо дані комп’ютера, до якого підключаємося, натискаємо «ОК»
Відкриються папки, відкриті для доступу до локальної мережі з цього ПК.
Папки, відкриті для доступу до локальної мережі з ПК, до якого підключилися
Тепер можна відкривати файли, використовувані на ПК, на пристрої з ОС Android.
