Як підключити IP камеру до компютера – докладна інструкція

Підключення IP-камери до персонального комп’ютера – нескладна процедура, що включає в себе базове розуміння мережевої взаємодії та проходження декільком простим правилам.

Як підключити IP камеру до комп’ютера

Відомості про підключення камер IP

IP-камери являють собою мережеві пристрої, які не потребують неодмінного підключення до Інтернет для передачі відеоданих. IP-камери можуть бути налаштовані в локальній мережі наступним чином:

  1. IP-камера підключена мережевим (Ethernet LAN) кабелем безпосередньо до роз’єму RJ-45 настільного або портативного ПК.
  2. IP-камера або камери, приєднані до роутера, підключеного до ПК, який не має вихід в Інтернет.

Довідка! Тільки якщо є бажання переглядати IP-камери через всесвітню мережу, необхідно підключити їх до Інтернету.

Існує два способи подачі електроживлення на відеокамеру:

  • через Power Over Ethernet (PoE) – технологію передачі харчування і даних по одному кабелю Ethernet. Для цього потрібна підтримка режиму PoE як самої IP-відеокамерою, так і годує її мережевим пристроєм;

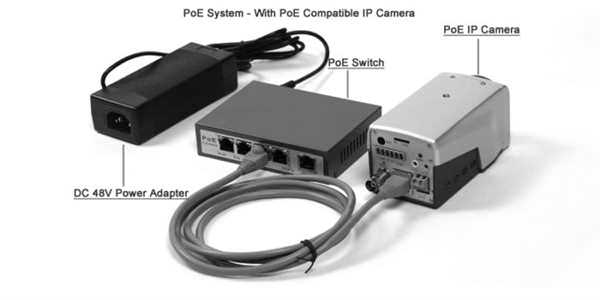

    Для підключення IP-камери через технологію Power Over Ethernet (PoE), вона повинна підтримувати режим PoE, як і всі інші пристрої

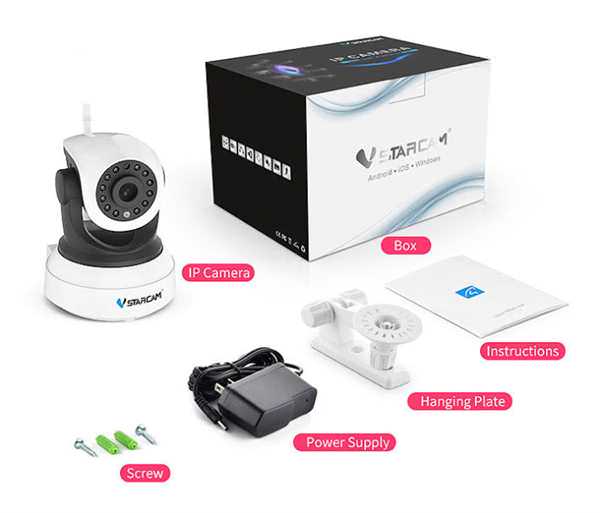

  • через поставляється разом з IP-камерою адаптер живлення, найчастіше 12В постійного струму.

    Підключення через адаптер живлення, що поставляється разом з IP-камерою

Підключення камер IP

Кожна IP-відеокамера має свій унікальний мережевий (IP) адреса, що представляє собою чотири числа, записані через точку. Ця адреса потрібно з’ясувати перед підключенням.

IP-адреса може зазначатися, що додається до камери документації, бути приведений на сайті її виробника або бути вказано на самій відеокамері. Щоб з’ясувати IP камери, можна також скористатися йде з нею або скачаним на сайті її виробника.

Знаходження IP відеокамера Hikvision з допомогою Hikvision SADP Tool (приклад):

  1. Перед визначенням IP потрібно поєднати камеру з ПК Ethernet-кабелю, подавши на неї живлення.

    З’єднуємо камеру з ПК Ethernet-кабель для визначення її IP-адреси

  2. Для скачування необхідно зайти на сайт: http://hikvision.ru/download і запустити завантаження «SADP клацанням миші.

    Переходимо по посиланню і запускаємо скачування, клацнувши по посиланню «SADP»

  3. Залежно від використовуваного браузера, можливо, буде потрібно вказати папку, куди поміщається завантажуваний файл, або дати згоду на завантаження до її початку. Необхідно почекати, поки інсталяційний файл «SADPTool» не завантажиться повністю, і запустити його клацанням миші. Після запуску Майстра установки» натиснути: «Next» – «Next» – «Install» – «Next» – «Next» – «Finish».

    У вікні «Майстра установки» натискаємо «Next», слідуємо інструкції «Майстра установки»

  4. Запуститься вікно програми, у якому через деякий час з’являться підключені до ПК камери IP Hikvision. Процедуру можна прискорити натисканням кнопки «Refresh». На фото жовтим кольором позначений адресу IP виявленої камери.

    У вкладці «Online Devices» у стовпці «IPv4 Address» позначений адресу IP виявленої камери

Визначення IP командним рядком

IP-адреса пристрою також можна з’ясувати за допомогою командного рядка Windows, запустивши її з правами адміністратора.

Для цього потрібно:

  1. Знайти в меню «Пуск» програму «Командний рядок» (CMD), клацнути по ній правим кліком миші і вибрати в контекстному меню «Запуск від імені адміністратора». Якщо вхід в Windows був виконаний з правами Адміністратора, потрібно просто запустити програму натисканням лівого кліка мишки.

    У меню «Пуск» вводимо в поле пошуку «CMD», клацаємо правою кнопкою мишки по додатком «Командний рядок», натискаємо на пункт «Запуск від імені адміністратора»

  2. У вікні, необхідно набрати за допомогою клавіатури «arp –a» і натиснути «Enter». З’явиться перелік IP-адрес різних пристроїв, підключених до ПК.

    Вводимо команду «arp –a», натискаємо «Enter»

Якщо ви хочете дізнатися, як викликати командний рядок в Windows 8, ви можете прочитати нову статтю на нашому порталі.

Якщо цей список досить великий, і незрозуміло який адреса належить камері, необхідно записати цей список, вимкнути камеру, і знову виконати команду «arp –a», з’ясувавши зниклий при цьому IP – це і є адреса відеокамери.

Також для вирішення цієї задачі можна використовувати спеціальні програмні сканери для сканування IP і їх портів. Алгоритм пошуку IP аналогічний роботі з командним рядком.

Підключення камери до ПК

Іноді камера IP і ПК налаштовані на різні підмережі і просто так зайти в камеру за її IP не вийде. Щоб це стало можливим, потрібно налаштувати IP ПК і відеокамери на одну і ту ж підмережа.

З’ясувати ІР-адресу локальної мережі можна через програму CMD. Для цього слід:

  1. Натиснути поєднання «Win+R» («Win» розміщена праворуч від «Ctrl» на клавіатурі).
  2. В консолі «Виконати» набрати «CMD», натиснувши «OK».

    Набираємо CMD», натискаємо «OK»

  3. В командному вікні набрати «ipconfig» і натиснути «Enter». В деталях поточного з’єднання «Шлюз за замовчуванням» («Default Gateway», «Основний шлюз») покаже IP мережі. У наведеному прикладі її адресу: «192.168.0.1». Якщо IP камери: 192.0.0.64, для його узгодження з мережею ПК потрібно змінити на: 192.168.0.64.

    Набираємо «ipconfig» і натискаємо «Enter», в полі «Default Gateway» («Основний шлюз») знаходиться IP мережі

На замітку! Змінити адресу відеокамери можна і через йде з нею або викачане на сайті її виробника.

Зміна IP відеокамера Hikvision через ПО SADP Tool (приклад). Після виявлення відеокамери, в правій колонці вказати необхідний IP камери і «Gateway», ввести пароль 12345 і натиснути кнопку «Save». Перезавантажити відеокамеру відключенням живлення.

В полях «IP Adress» і «IPv4 Gateway» вказуємо необхідні IP, вводимо пароль 12345 , натискаємо кнопку «Save»

Важливо! Після узгодження IP відеокамери з мережею ПК під’єднається до камери можливо за адресою: http://192.168.0.64 через браузер Інтернет. Логін (ім’я) і пароль для входу в конкретну модель відеокамери можна дізнатися в Інтернет.

IP-камера не підключається через браузер

Важливо враховувати, що для камер IP рекомендується використовувати Internet Explorer (IE) від версії 7.0, т. к. можливий запит камери на запуск ActiveX.

  1. Запустити IE, клацнувши на шестірні, вибравши «Властивості браузера».

    Клацаємо по шестірні, вибираємо «Властивості браузера»

  2. Перейти на закладку «Безпека» і «Рівень безпеки…» натиснути «Інший».

    Переходимо на закладку «Безпека» і «Рівень безпеки…» натискаємо «Інший»

  3. Прокрутіть список до «Елементи керування ActiveX…» і виставити «Включити» для чотирьох нижченаведених значень, натиснувши «ОК».

    Прокручуємо списку до «Елементи керування ActiveX…», виставляємо «Включити» для чотирьох нижченаведених значень, натискаємо «ОК»

  4. У процесі підключення до камери внизу з’явиться повідомлення «Ця веб-сторінка намагається запустити: «Web archive module». Натиснути «Виконати». Інтерфейс відеокамери повинен стати доступним.

    Натискаємо «Виконати»

    Інтерфейс відеокамери

Підключення до камери зміною IP локальної мережі

Ще один варіант заходу в інтерфейс відеокамери полягає в перекладі IP самої локальної мережі в підмережа відеокамери.

Наприклад, IP відеокамери: 192.168.0.24, а мережі: 192.168.99.22.

Для перекладу IP мережі в підмережа відеокамери потрібно:

  1. Натиснути правим кліком миші на значку підключення до мережі і вибрати «Центр управління мережами і загальним доступом».

    Натискаємо правою кнопкою миші на значку підключення до мережі і вибираємо «Центр управління мережами і загальним доступом»

  2. Натиснути «Ethernet».

    Натискаємо «Ethernet»

  3. У «Стан: Ethernet» натиснути «Властивості».

    Натискаємо на кнопку «Властивості»

  4. У «Ethernet: Властивості» вибрати TCP/IPv4 (в Win XP TCP/IP) і натиснути «Властивості».

    Вибираємо TCP/IPv4 (в Win XP TCP/IP), натискаємо «Властивості»

  5. В «Властивості: IP версії 4…» клацнути «Використовувати наступний IP-адреса» і вписати IP мережі: 192.168.0.22, маску: 255.255.255.0, шлюз (IP камери): 192.168.0.24, натиснувши «ОК».

    Клацаємо за пунктом «Використовувати наступний IP-адреса»

Після приведення IP мережі в підмережа відеокамери можна під’єднатися до неї: http://192.168.0.24.

Зміна IP камери через Web

Зміна IP камери часто проводиться за допомогою вкладки «Network» («Мережа»). Якщо, наприклад, у роутера IP: 192.168.1.1, що камері потрібно прописати IP: 192.168.1.11.

Для цього в web-інтерфейсі вибрати:

  1. Закладку «Administration» – «Configuration» – «Network».

    Відкриваємо закладку «Administration», далі розділ «Configuration», потім «Network»

  2. Потім «IP address mode», зазначивши точкою «Fixed IP».

    В розділі «IP Address Mode», відзначаємо точкою пункт «Fixed IP»

  3. Далі вписати IP камери, «Маску» («Mask») підмережі, «шлюз» («Getaway») (IP роутера), «DNS IP» (як у шлюзу) і «Номер порту» («Port number»). Якщо виходити на IP-камери за допомогою Інтернет не планується, можна просто виставити крапку в «Dynamic IP (DCHP)» (отримувати IP від ПК автоматично), не вводячи IP камери, але вказавши порт. Натиснути «Save» («Зберегти»).

    Заповнюємо дані в полях зазначених на скріншоті, натискаємо кнопку «Save»

Довідка! Завдання «Fixed» (фіксованого) IP і «Port number» (номера порту, якщо це можливо) потрібен для передачі відеоданих з декількох камер через Інтернет.

Наприклад, IP першої підключається відеокамери може бути: 192.168.1.11 і її порт: 8081 (зазвичай камера задіює WEB-порт 80).

Тепер можна перевести мережу на постійний IP. В «Властивості: IP версії 4…» замість «Використовувати наступний IP-адреса» треба поставити крапку на «Отримувати IP-адресу автоматично» і натиснути «ОК».

Далі потрібно вимкнути камеру від ПК, приєднатися до неї тепер можна через роутер за: http://192.168.1.11.

Підключення по Wi-Fi

Якщо IP-камера підтримує Wi-Fi, його налаштування зазвичай проводиться через вкладку «Wireless».

Для цього необхідно перейти:

  1. В закладку «Administration» – «Configuration» – «Wireless».

    Переходимо в закладку «Administration», потім розділ «Configuration», далі «Wireless»

  2. Вписати «SSID» і «Preshared Key» в режимі захисту «WPA-PSK» (приклад), а так само інші можливі настройки Wi-Fi, зазначені в роутері. Натиснути «Save» і перезавантажити відеокамеру.

    У полі «SSID» вводимо дані, ставимо галочку на режим WPA-PSK», вводимо дані в полі «Preshared Key», натискаємо «Save»

Довідка! «SSID» – це назва Wi-Fi мережі, записане в роутері, до якої буде підключатися відеокамера. При наборі «SSID» можна використовувати латинські літери, цифри, дефіс і знак нижнього підкреслення. «Preshared Key» – це пароль Wi-Fi мережі в режимі захисту «WPA-PSK».

Підключення декількох камер

Крок 1. При приєднанні камер до роутера, необхідно налаштувати їх вищенаведеним способом, вказуючи їм свої IP і порт, зберігаючи підмережа.

Наприклад, після камери: 192.168.1.11, наступної можна вказати IP: 192.168.1.12 і порт: 8282.

Заповнюємо дані в полях зазначених на скріншоті, натискаємо кнопку «Save»

Крок 2. Після виконання підключення на роутері необхідно «прокинути» порти. Це потрібно, щоб при запиті камери із зовнішньої мережі, роутер «розумів», яку саме камеру необхідно показати.

Припустимо, роутер (маршрутизатор) має IP: 193.24.171.247.

При пробросе (переадресування) портів в роутері, запит на камеру: 192.168.10.13 з портом: 8032 буде мати URL: http://193.24.171.247:8032.

Зазвичай кидок портів проводиться в роутері через вкладку «Port Forwarding», «Routing» або «WAN» в «Virtual Server» («Віртуальний сервер»). Приміром, в роутер Asus необхідно:

  1. Перейти на «Додаткові налаштування» – «Wan» – «Віртуальний сервер».

    Переходимо на «Додаткові налаштування», потім «Wan», далі «Віртуальний сервер»

  2. Перед пробросом портів потрібно поставити галочку на «Включити віртуальний сервер?» – «Так».

    Ставимо галочку в пункті «Включити віртуальний сервер?», «Так»

  3. В «Список серверів» натиснути «Додати» і вписати інформацію про першій камері, як показано на фото (виділено зеленим).

    У розділі «Список віртуальних серверів» натискаємо «Додати», вписуємо інформацію про першій камері

  4. Далі натиснути «Додати» і вписати параметри наступній камери (IP і порт), виконавши ту ж операцію з усіма необхідними камерами. Після натиснути «Застосувати».

    Натискаємо «Додати», вводимо дані другої камери, натискаємо «Застосувати»

Тепер можна переглядати камери з локальної мережі, вказуючи адресу роутера і порт камер.

Налаштування перегляду камер через Інтернет

Якщо зовнішній IP-адресу користувача статичний, то, щоб потрапити на 1-ю камеру, потрібно просто ввести: http://статический_ip:8181.

Якщо ж зовнішній IP «білий» динамічний, можна задіяти сервіс DynDNS, який привласнює білим IP доменні імена 3-го рівня (з «сірими» IP DDNS не працює).

Для цього:

  1. В роутері на вкладці «WAN – DDNS» необхідно вказати «Enable the DDNS Client» – «Yes», а «Server» – http://www.asus.com (приклад).

    На вкладці «WAN – DDNS» в полі «Enable the DDNS Client» ставимо галочку на «Yes», в пункті «Server» вибираємо asus

  2. В полі Host Name» («Ім’я хоста») потрібно вказати будь-ім’я домену.

    В полі Host Name» («Ім’я хоста») вказуємо будь-яке необхідне ім’я домену

  3. Після введення конфігураційних параметрів натиснути «Apply» («Застосувати»).

    Натискаємо «Apply» («Застосувати»)

Тепер, щоб потрапити на Камеру 1 через Інтернет, потрібно ввести в Інтернет-браузері: http://workeveryday.asuscomm.com:8181.

Для роутерів інших марок є можливість задіяти різні безкоштовні сервіси DDNS.

Можна також подивитися відеоінструкцію з підключення IP-камер.

Відео — Як налаштувати IP камеру відеоспостереження, заміна IP адреси

Підключення до хмари

Хмарне відеоспостереження надає можливість простого підключення відеокамер до Інтернет без необхідності купувати спеціальне обладнання для накопичення відеоданих.

Варіанти підключення до хмари:

  1. Безпосередньо через статичний IP провайдера (зазвичай платно).
  2. Безпосередньо через IP-камеру з вбудованим хмарним сервісом.
  3. Через програму-сервер, встановлену і запущену на ПК.

Хмара Ivideon з Ivideon Server забезпечує підключення IP-камери з будь-якого зовнішнього IP-адреси провайдера.

Для роботи з хмарою потрібно:

  1. Перейти за адресою: https://ru.ivideon.com і натиснути кнопку «Реєстрація» (справа вгорі).

    Переходимо за вказаною адресою, натискаємо кнопку «Реєстрація»

  2. Ввести необхідні дані і зареєструватися в системі.

    Вводимо необхідні дані, натискаємо «Зареєструватися»

  3. Далі необхідно перейти за адресою: https://ru.ivideon.com/programma-videonabljudenija/ та завантажити програму Ivideon Server.

    Переходимо по вказаному посиланню, натискаємо кнопку «Завантажити Ivideon Server»

  4. Після завантаження запустити інсталяційний файл клацанням миші і натиснути «Так» – «Далі» – «Далі» – «Встановити» – «Готово».

    Ставимо галочки на пункти, натискаємо «Готово»

  5. У запустившемся програмному вікні вибрати «Загальні» – «Майстер налаштування».

    Відкриваємо вкладку «Загальні», клацаємо за пунктом «Майстер налаштування»

  6. Вибрати пункт «Нова конфігурація», натиснути «Далі».

    Ставимо галочку на пункт «Нова конфігурація», натискаємо «Далі»

  7. Ввести поштовий ящик, який є логіном на сайті Ivideon, натиснути «Далі».

    Вводимо поштову скриньку, який є логіном на сайті Ivideon, натискаємо «Далі»

  8. Програма спробує знайти відеокамеру, якщо потрібна камера не була виявлена, клацнути кнопку «Додати IP камеру».

    Клацаємо «Додати IP камеру»

  9. Ввести ім’я камери, її виробника, модель, IP-адресу камери і її логін (ім’я) і пароль. Натиснути «ОК».

    Заповнюємо всі необхідні поля, натискаємо «ОК»

  10. Далі зайти в особистий кабінет: https://ru.ivideon.com вибрати тільки що підключену відеокамеру і натиснути на ній вкладку «Виберіть тариф».

    Вибираємо тільки що підключену відеокамеру, натискаємо на неї на вкладку «Виберіть тариф»

  11. Натиснути «Підключити».

    Натискаємо «Підключити»

  12. При цьому на Ivideon Server натиснути «Запустити».

    Натискаємо «Запустити»

Тепер можна переглядати підключену камеру на сайті Ivideon, через програму Ivideon Client, або через програми для мобільних пристроїв.

Як підключити IP-камеру і відеореєстратор безпосередньо між собою?

Якщо необхідна запис HD-відео, віднімає ресурси ПК (особливо з декількох відеокамер), може знадобитися відеореєстратор.

Довідка! До відеореєстратора підключаються IP-камери для запису на вбудований жорсткий диск відео в якості HD, 2K HD, Ultra HD (4K). Він забезпечує безвідмовну роботу відеосистеми в цілодобовому режимі.

У відеореєстратора є тільки один мережевий роз’єм, тому для підключення декількох IP-камер потрібен роутер.

Для підключення до відеореєстратора декількох IP-камер потрібен роутер

Для підключення камер необхідно:

  1. Зайти в меню реєстратора «Мережа», вибрати «Мережева карта», вказати IP реєстратора і шлюз, що збігаються з підмережею відеокамер, і натиснути «Так» для застосування налаштувань.

    Заходимо в меню реєстратора «Мережа», вибираємо «Мережева карта», вказуємо IP реєстратора і шлюз, що збігаються з підмережею відеокамер, натискаємо «Так»

  2. Далі вибрати в меню реєстратора «IP Channel Config Wizard» (або подібне) і справа натиснути «Add » (Додати). Вибрати «Device type» («Тип пристрою») – IPC, IP Channel (Канал) – 1, «Device Address» (IP відеокамери), «Port» (Порт відеокамери), «Protocol» (Протокол сумісності пристроїв) – «ONVIF». Натиснути «ОК».

    Налаштовуємо параметри в меню реєстратора, натискаємо «ОК»

  3. З’явиться зображення 1-го каналу відеореєстратора. Виконати цю операцію з іншими IP-камерами, вказуючи інший канал і IP-адресу камери.

    Зображення 1-го каналу відеореєстратора

Все, з відеореєстратором можна працювати.
