Підключення блоку живлення
Підключення лише передньої панелі до материнської плати недостатньо для її роботи. Потрібно ще приєднати провід блоку живлення, щоб на неї надходив електричний струм.
Всього роз’ємів живлення на платі два:
- Для живлення процесора. Він може бути четырехпиновый або восьмипиновый. Перші зазвичай встановлюються на простенькі, дешеві материнські плати, а другі – на більш дорогі, на яких можливий розгін процесора.
- Для живлення всіх інших пристроїв. Він буває двадцяти-піновим або двадцяти чотирьох-піновим. Втім, двадцяти-піновий роз’єми зараз вже майже не знайти, оскільки на сучасних материнських платах їх не встановлюють.

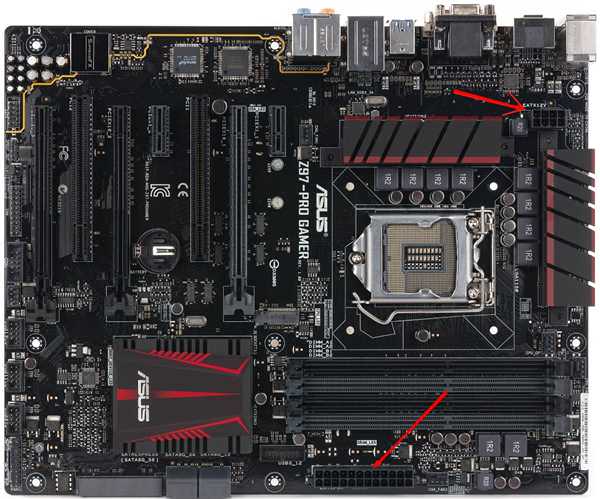

Роз’єми для живлення на платі вказані стрілками
На блоці живлення є штекери, відповідні цим роз’ємів. Ось так виглядає штекер для живлення процесора:

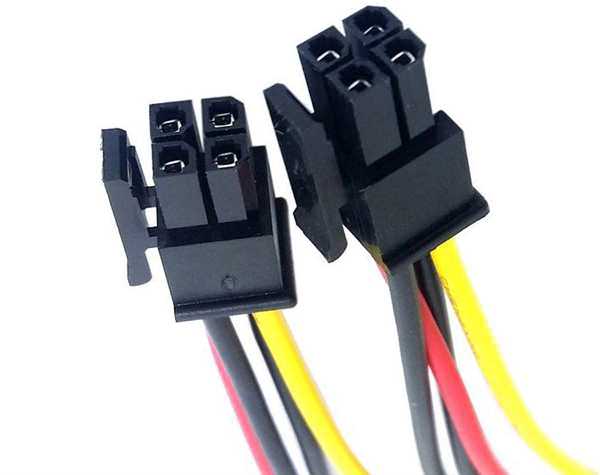

Штекер для живлення процесора
А ось так для живлення материнської плати:

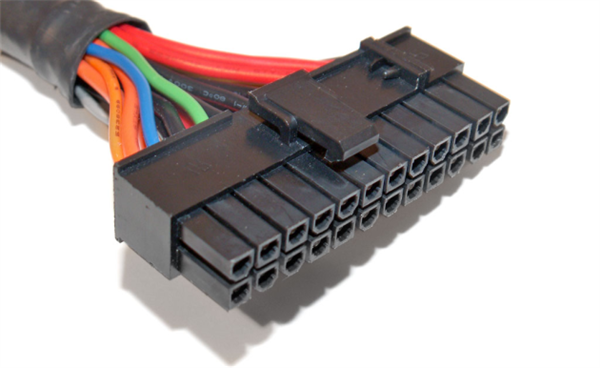

Штекер для живлення материнської плати
Для підключення їх просто потрібно увіткнути у відповідні роз’єми. Помилитися неможливо. По-перше, на штекерах і роз’ємах є спеціальні засувки, які потрібно поєднати для підключення. А, по-друге, кожен з елементів штекера має свою форму, яка ідентична формі відповідного елемента роз’єму. Тому якщо ви спробуєте вставити штекер невірно, це просто не вийде.
Примітка! Якщо на вашому блоці живлення четырехпиновый роз’єм, а на платі – восьмипиновый, не варто поспішати купувати новий блок. Більшість плат з роз’ємом вісім пін успішно працюють і від четырехпинового.
Як під’єднати блок живлення, можна подивитися на відео.
