Мікшерний пульт: пристрій і принцип роботи, види, як вибрати

Пристрій мікшерного пульта

Мікшерні пульти різних моделей відрізняються своїм пристроєм. Але одночасно існують обов’язкові для кожного елементи. До них відносяться секції входів і виходів.

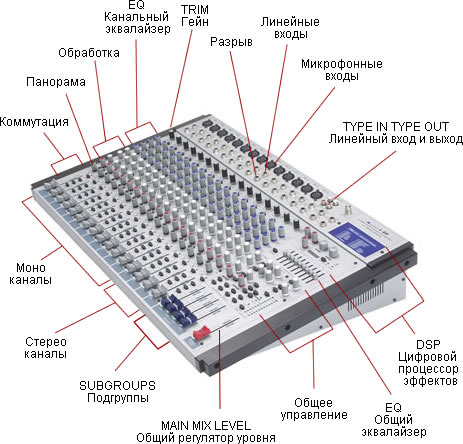

Загальний вигляд пульта показаний на фото нижче.

Секція входів представлена певним числом каналів (практично завжди їх кількість пропорційно 2). Це число визначає максимально можливу кількість прийнятих джерел звукових сигналів, які потім регулюють, посилюють.

Приймальні канали можуть бути як стерео, так і моно. Останнім зазвичай відповідає по 2 гнізда.

Будь канал складається з таких блоків:

  • підсилювача вхідного сигналу, який дозволяє визначити оптимальний його рівень, і має регулятор чутливості;
  • джерела живлення «фантомного» типу (присутній на більшості моделей), призначеного для підключення мікрофонів з конденсаторами і деяких інших видів пристроїв;
  • еквалайзера, виконує коригування частоти вхідного сигналу;
  • маршрутизатора – блоку, розподіляє надходять звукові сигнали на Aux-шини (додаткові);
  • регулятора панорамування, призначеного для визначення місця сигналу, що поступає серед стереозвуков;
  • фейдера гучності, що дозволяє визначити рівень вхідного звукового сигналу у зведеному балансі всіх клітинок.
Дивіться також:  14 Кращих Материнських Плат – Рейтинг 2020 року

Еквалайзери різних моделей мають різну кількість регулювальних смуг. У професійних їх кількість доходить до шести.

На додаткових Aux-шинах сигнал може оброблятися процесором ефектів (вбудованим або зовнішнім). Також з їх допомогою звук можна направити на окрему лінію. Число шин знаходиться в діапазоні від 2-х до 12-в. Для будь-якої з них доступні 2 робочих режиму: Pre і Post. З їх допомогою можна виставляти баланс між співвідношенням рівня вступника звукового сигналу і розташуванням фейдера гучності.

На деяких моделях може бути присутнім гніздо Insert, яке розташовується після попереднього підсилювача. Воно являє одночасно систему «вхід-вихід» цього каналу.

Виходи консолі можуть складатися з наступних елементів:

  • універсальних шин (підгруп);
  • осередків, які виконують додаткові функції;
  • регуляторів рівня виходу (загального) та Aux-шин.

Лінійні виходи на мікшері можуть бути у будь-якого вхідного каналу. Вони потрібні, щоб направляти сигнал на записуючий пристрій. Лінійні виходи бувають керованими або некерованими — це визначається призначенням пульта.
