Ethernet – що це таке, підключення мережної технології Езернет, стандарти і максимальна довжина, формат кадру, порт і інтерфейс Изернет

Слово Ethernet походить від двох слів «ether» або ефір і «net» — мережа. Тобто в перекладі вийде ефірна мережа.

Треба розуміти, що Ethernet і Інтернет – це зовсім різні речі. Так, Ethernet – це технологія, за допомогою якої інформація передається між комп’ютерами, пов’язаними в локальну мережу. У теж час Інтернет – це глобальна система взаємодіючих один з одним комп’ютерних мереж у всьому світі. По суті, це всесвітнє інформаційне середовище, яке створено на базі протоколу IP.

Ethernet технологія використовується в промисловості, офісах, стільникового зв’язку, скрізь, де реалізований обмін даними між машинами. Технологія є свого роду замінниками радіомовлення.

Використовуються спеціально розроблені стандарти для трансляції. Їх називають протоколами. Це Fast і Gigabit Ethernet, і самий максимальний 10G Ethernet. Останній тільки розвивається. При передачі інформації по технології 10 гігабітного інтернету буде використовуватися оптоволокно, на відміну від звичайного гігабітного, де використовується мідний провід.

Трохи історії

Ця технологія з’явилася в 1973 році. Але сам стандарт був затверджений і розроблений тільки в 1980. А в 1981 році був випущений перший трансивер або приймач. У 1983 з’явився стандарт IEEE 802,3 технології Ethernet.

Мережевий адаптер з’явився трохи пізніше, у 1982. У 1985 році був запущений Ethernet II, а вже через п’ять років з’явилася всім знайома технологія 10 BaseT – вита пара. І останнім витком історії технології є 1995 рік, коли було введено Fast Ethernet або сучасний 100 BaseT.

Як це працює

Працює технологія Gigabit Ethernet на відміну від своїх попередників використовуючи чотирьох-парний кабель. Цей провід є самим надійним і захищеним від різного роду колізій.

Дивіться також:  Як переформатувати pdf в word - популярні способи і відео

Передача даних кодується не двома рівнями, а чотирма (00, 01, 10, 11). Виходить, що в один кадр входить відразу два біти.

Налаштовуємо wi-fi роутера

Кадром називається пакет з восьми заголовків, які містять в собі адреси одержувача та відправника, завдання для адаптерів для синхронної приймально-передачі інформації, полів контрольних сум і самої інформації. Зараз повсюдно використовується кадр формату 802,3 технології Изернет. Він і визначає всі ці вісім заголовків.

Передача інформації відбувається наступним чином – інформація в комп’ютері формується в кадр, кодується і через мережевий адаптер надходить до адаптера іншого пристрою, де той розшифровує її і посилає на екран у вигляді необхідних йому даних.

На малюнку показаний дворівневий сигнал, який використовувався раніше і чотирирівневий – більш сучасний.

Така схема називається амплітудно-імпульсним кодуванням. Вона створена для того, щоб знизити частоту напруги до 125 Мегагерц. А адаптер вже вибирає сам із загального каналу свій переданий сигнал для отримання сигналу від іншого комп’ютера.

Ethernet – колізії

Езернет колізії – це помилки, які можуть відбуватися під час передачі даних між персональними пристроями. Це слово походить від англійського collision – зіткнення.

Найчастіше такі помилки виникають тому, що одна станція починає відправляти інформацію раніше іншого. Тобто, поки інший комп’ютер відправляє дані та інформація знаходиться у середині шляху, другий пристрій починає свою передачу. В результаті пакети інформації стикаються не досягнувши мети, пристрої прослухавши протоколи і виявивши такі помилки, переривають передачу. Такі колізії часто відбувалися, коли підключення відбувалося по коаксіальному кабелю Ethernet або по витій парі, що складається з двох пар.

Дивіться також:  Робота в Ексель з формулами та таблицями для початківців - детальна інформація

Зараз при повному дуплексному режимі таке трапляється рідко.

Як відбувається підключення

Раніше зв’язок між комп’ютерами відбувалося з допомогою коаксіальних кабелів, спеціальних перехідників і трансіверов, якщо доводилося поєднувати товсті і тонкі кабелю. У разі ушкодження хоча б одного кабелю, вся мережа переставала працювати.

Що за програми CISCO LEAP — EAP — Peap Module і навіщо вони використовуються на комп’ютері

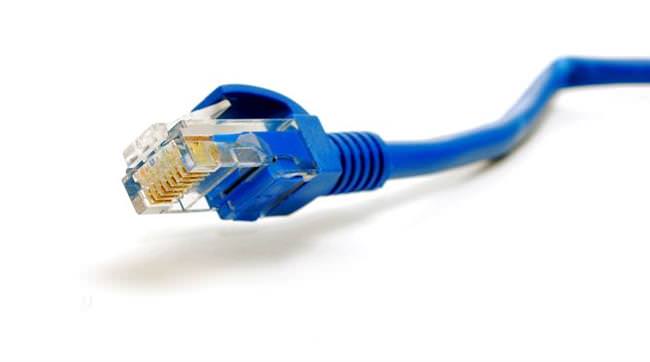

Для передачі сигналів на даний момент використовується кабель вита пара і конектор RJ45, які підключаються до комп’ютерів та інших периферійних пристроїв, або роутера. Зараз все більше набуває поширення оптоволоконний кабель. Тут швидкість зрозуміло в рази більше. Перевага оптоволокна в його надійності і захисту від всякого роду колізій.

При підключенні до мережі на кожному комп’ютері встановлюється Ethernet контролер або, як його ще називають, мережева карта, яка виконує свого роду шифрування і дешифрування отриманої та вихідної інформації. А портом Ethernet називається інтерфейс входу на мережевій карті, який зазвичай називають lan порт.

Різновиди Ethernet

Існує кілька різновидів мережевої технології Ethernet, кожен з яких залежить від швидкості і передавальної середовища. Ранні різновиди були наступними:

  • Xerox Ethernet зі швидкістю 3 мегабіти в секунду.
  • 1base5 зі швидкістю 1 Мб/с, але використовував виту пару.

Десяти мегабітний Езернет мав такі модифікації:

  • 10base5 зі швидкістю 10 мегабіт з використанням товстого коаксіального кабелю.
  • 10base2. Використовувався тонкий кабель, але потрібні були термінатори або перехідники на кожному кінці.
  • 10baseT – використовувалася вита пара, але максимальна довжина проводу могла становити лише 100 метрів від маршрутизатора.
Дивіться також:  Як змінити заставку на екрані компютера - докладна інструкція

Швидкий (Fast) підрозділяється на:

  • 100 baseT – швидкість 100 Мб/с, використання витої пари. Довжина – 100 метрів від маршрутизатора.
  • 100base fx – швидкість 100 Мб/с. Довжина від 400 метрів до 2 кілометрів в повному дуплексі.

Гігабітний:

  • 1000 base lx – використання оптичного волокна для передачі даних. Для одномодового – довжина дорівнює 5 кілометрів, а для багатомодового – 550 метрів.
  • 1000 base sx – також використовується оптичне волокно, а довжина передачі даних становить лише 550 метрів.
  • 1000base T – для передачі інформації використовується вита пара стандарту 5е.

Що робити, якщо телефон не підключається до Wi-Fi

10 гігабітний:

  • 10gbase t — застосовується вита пара категорії 6е.
  • 10gbase lx4 – використовується оптоволокно. Одномодовое – 10 кілометрів. Багатомодове – 300 метрів.
  • 10 gbase cx4 – потрібен кабель з міді cx4 і коннектори InfiniBand.

MAC-адресу

Мак адресу або адресу персонального пристрою, який надається йому при виготовленні, є ідентифікатором, який дає визначення тієї або іншої комп’ютерної одиниці в мережі.

Він дозволяє ідентифікувати хост і поставляти йому ті або інші дані, інформацію. Завдяки цьому можна уникнути тих чи інших колізій, які можуть виникнути при передачі інформації. Таким чином дані завжди строго надійдуть того комп’ютера, з яким вони призначалися.

Знайти його можна відкривши властивості вашого мережевого адаптера. Він складається з шістнадцятирічного набору цифр і букв. Він присвоюється не тільки ПК, але і принтерів, маршрутизаторам, роутера і інших пристроїв, які працюють в локальній або глобальній мережі.
