VGA роз’єм

В 1987 році компанія Canon надала світу новий роз’єм VGA (Video Graphics Array), який був встановлений на однойменну відеокарту. Можливостей технології було більш ніж достатньо, адже первісне дозвіл 640х480. Максимально можлива роздільна здатність без втрати якості зображення, яке здатний видати Video Graphics Array, становить 1280х1024. Незважаючи на те, що давно з’явилися більш ефективні інтерфейси, які витісняють VGA з ринку, безліч телевізорів і відеопристроїв раніше комплектуються даними роз’ємом. Причиною витіснення стала поява нових моніторів, які вимагають більшого дозволу.

Роз’єм має 15-ти пиновую розпаювання і маркуються синім кольором (за рідкісними винятками), що дозволяє легко відрізнити його від DVI (білий). Максимальна довжина кабелю для підключення обмежується 3 м.

Внаслідок розвитку технологій з’явився новий стандарт Super Video Graphics Array або SVGA, який використовує таке ж 15-ти пиновое підключення, що і Video Graphics Array але значно перевершує його технічно. Основною відмінністю від VGA SVGA є кількість відображуваних кольорів, їх у новій версії інтерфейсу стало 16 млн, при 256 кольорів у старого.

Всі роз’єми материнської плати

Основні види

У роз’ємів VGA існує три основних різновиди DDC1, DDC2, E-DDC:

  1. DDC1 – дозволяє монітору в односторонньому порядку передавати дані з інформацією про своїх характеристиках на комп’ютер. Після чого відеокарта визначає дану інформацію на кабелі і виявляє підключений до неї монітор DDC
  2. DDC2 – специфікація цього виду дозволяє вже обмінюватися інформацією в двосторонньому порядку. Спершу монітор передає свої дані на комп’ютер, після чого комп’ютер підлаштовує потрібні параметри під підключений монітор.
  3. E-DDC – являє собою найефективнішу специфікацію. Інформація про даних підключеного монітора зберігалася в пам’яті пристрою.

Терморегулятори VGA

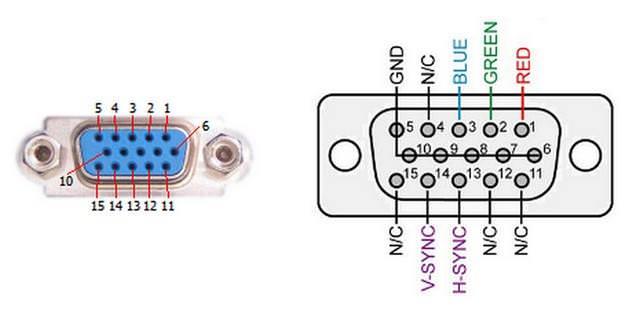

Всі 15 контактів розташовані в 3 ряди по 5 контактів. Перші три контакту відповідають за передачу аналогового відеосигналу трьох різних кольорів (1,2,3). Кожен з них має свою землю — 6,7,8 відповідно. 13 і 14 контакти відповідають за горизонтальну і вертикальну синхронізацію. Крім передачі відеосигналу інтерфейс має двостороннім зв’язком з монітором.

Терморегулятори інтерфейсу:

  1. RED— Червоний відео (75 Ом, 0.7 В).
  2. GREEN— Зелений відео (75 Ом, 0.7 В).
  3. BLUE— Синій відео (75 Ом, 0.7 В).
  4. RES — Не використовується.
  5. GND — Земля.
  6. RGND — Земля червоного.
  7. GGND — Земля зеленого.
  8. BGND — Земля синього.
  9. +5V — Додаткові +5 В від відео карти.
  10. SGND — Синхронізація землі.
  11. ID0 — ID монітора Біт 0 (опціонально).
  12. SDA — I2C двонаправлена лінія даних.
  13. HSYNC or CSYNC — Горизонтальна синхронізація (або композитна синхронізація).
  14. VSYNC — Вертикальна синхронізація.
  15. SCL — Тактова частота 15 SCL I2C в DDC2, Monitor ID3 в DDC1.

Дивіться також:  Шлюз встановлений за замовчуванням недоступний Windows 10, що робити - детальна інформація

Якщо мова йде про миниразъеме mini VGA (зменшеному аналогу з тими ж параметрами), терморегулятори буде наступною:

  1. Червоний видеопровод.
  2. Зелений видеопровод.
  3. Синій видеопровод.
  4. Провід горизонтальної синхронізації.
  5. Провід вертикальної синхронізації.
  6. Червоний загальний провід.
  7. Синій загальний провід.
  8. Зелений загальний провід.
  9. Загальний провід синхронізації

Подовжувачі

Існують ситуації, коли комп’ютер підключається монітор або телевізор знаходяться в різних кімнатах і для їх підключення буде потрібно кабель нестандартної довжини. Його можна купити в будь-якому комп’ютерному магазині, але з’являються дві проблеми:

  • занадто велика ціна кабелю — від 20 доларів за 15 метрів;
  • жорсткість стандартного кабелю, що стає великою проблемою для красивою і правильною укладання плінтуса. Якщо ж при монтажі кабелю потрібно пройти через стіну, то заводський кабель явно не допоможе т. к. доведеться свердлити отвір діаметром в 40-мм.

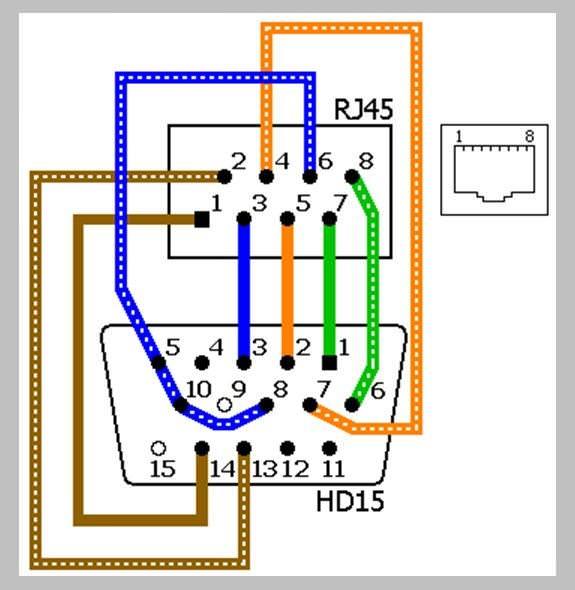

У подібних випадках ідеальним рішенням буде зробити подовжувач самостійно. У цьому прийде на допомогу звичайна вита пара 5 або 6 категорії.

Усуваємо проблеми з контролером універсальної послідовної шини USB

У питанні ціни вона значно виграє в заводського подовжувача Video Graphics Array, ціна її становить близько 15 рублів за метр, а діаметр 8 мм

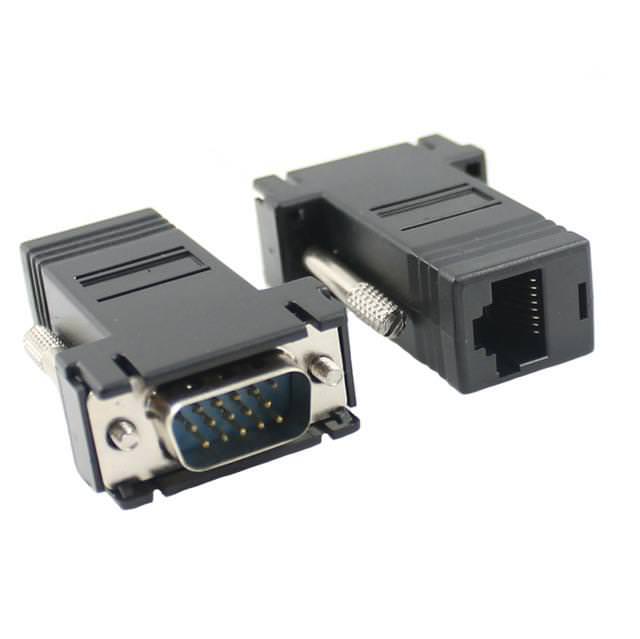

Використовуючи всього 8 контактів витої пари можна з легкістю спаяти подовжувач, але можна поступити ще простіше купивши в магазині перехідник VGA, RJ-45.

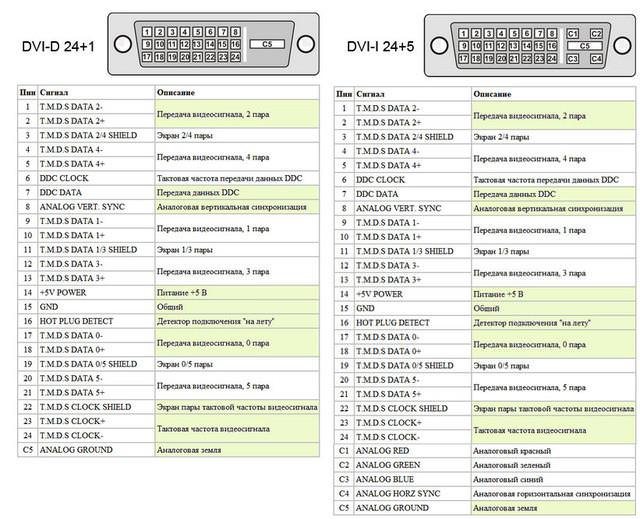

DVI-D — перехідник VGA своїми руками

Знайти такий перехідник неможливо. Виною всьому те, що технології використовують різні порти і типи даних. Якщо уважно подивитися на її DVI-D то стане помітно, що на ньому відсутні контакти для передачі аналогового сигналу, який вимагається для VGA.

У такому випадку може допомогти конвертер DVI-D, VGA, який перетворює цифровий сигнал виходить від Digital Visual Interface, в аналоговий. Це єдиний варіант підключення.

Варто зауважити, що якщо виламати 4 «зайвих контакту» з-за яких звичайний перехідник не вставляється в роз’єм, то все-одно нічого працювати не буде, оскільки саме вони відповідають за передачу аналогового сигналу.
